Gerätesymbole
HINWEIS: Der (durch die
Symbole CF oder
BF angegebene)
Grad des Schut-
zes gegen elektri-
schen Schlag
wird nur erreicht,
wenn die von
GEMS IT emp-
fohlenen Patien-
tenanschlußteile
verwendet wer-
den.
2-12

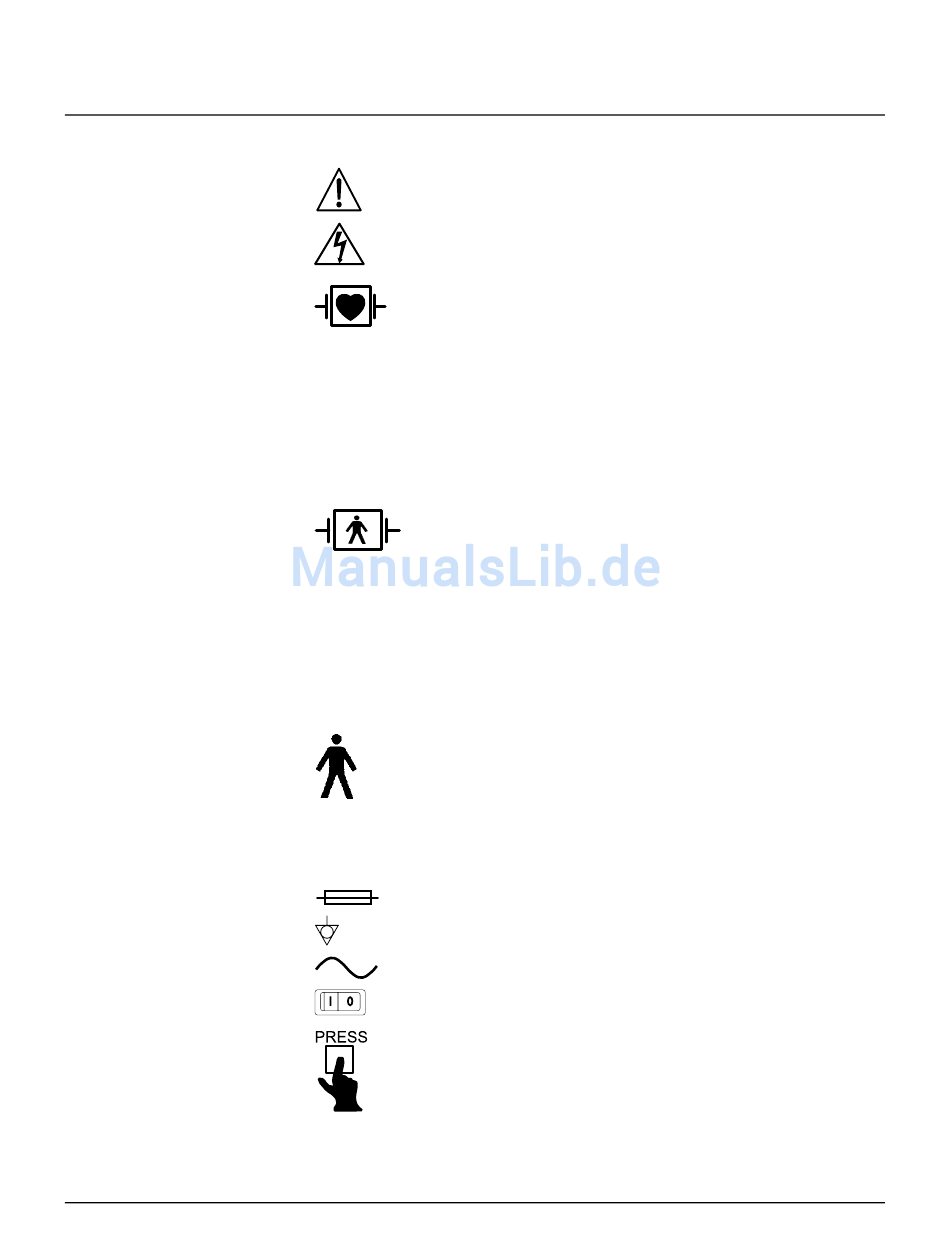

SICHERHEIT: Klassifizierungen
HINWEIS: Es sind u.U. nicht alle Symbole auf Ihrem Monitor vorhanden.
ACHTUNG: Begleitdokumentation beachten
VORSICHT: Um die Gefahr eines elektrischen Schlages zu ver-
ringern, darf die Abdeckung nicht entfernt werden. Überlassen
Sie Reparaturen dem hierzu qualifizierten Servicepersonal.
ANWENDUNGSTEIL DES TYPS CF: Isoliertes (schweben-
des) Anwendungsteil, ausgelegt für beabsichtigte externe und
interne Anwendung am Patienten, einschließlich intrakar-
dialer Anwendung. Die Defibrillationselektroden an diesem
Symbol weisen darauf hin, daß das Anwendungsteil defibrilla-
tionsfest ist.
Definition in der Norm für medizinische elektrische Geräte:
Anwendungsteil vom Typ F (floating/schwebend), das die in
den Medizingerätenormen IEC 60601-1/UL 2601-1/CSA 601.1
spezifizierten Anforderungen erfüllt und einen höheren Grad
des Schutzes gegen elektrischen Schlag bietet als ein Anwen-
dungsteil vom Typ BF.
ANWENDUNGSTEIL VOM TYP BF: Isolierter (schwebender)
Patientenanschluß, ausgelegt für beabsichtigte externe und
interne Anwendung am Patienten, aber nicht für intrakar-
diale Anwendung. Die Defibrillationselektroden an diesem
Symbol weisen darauf hin, daß das Anwendungsteil defibrilla-
tionsfest ist.
Definition in der Norm für medizinische elektrische Geräte:
Anwendungsteil vom Typ F (floating / schwebend), das die in
den Medizingerätenormen IEC 60601-1/UL 2601-1/CSA 601.1
spezifizierten Anforderungen erfüllt und einen höheren Grad
des Schutzes gegen elektrischen Schlag bietet als ein Anwen-
dungsteil vom Typ B.
ANWENDUNGSTEIL VOM TYP B: Nicht-isolierter Patientenan-
schluß, ausgelegt für beabsichtigte externe und interne Anwendung
am Patienten, aber nicht für intrakardiale Anwendung.
Definition in der Norm für medizinische elektrische Geräte:
Anwendungsteil, das die in den Medizingerätenormen IEC
60601-1/UL 2601-1/CSA 601.1 spezifizierten Anforderungen
erfüllt und einen Schutz gegen elektrischen Schlag bietet, ins-
besondere in Bezug auf die zulässigen Ableitströme.
Sicherung
Potentialausgleich
Wechselstrom (AC)
Netzschalter: | = EIN; O – AUS
Kennzeichnet die Stelle, die zum Öffnen der Tür des DDW ge-
drückt werden muß.
