SPO2: Signal- und Datengültigkeit
Es ist außerordentlich wichtig, zu prüfen, daß der Sensor ordnungsgemäß
am Patienten angebracht wurde und die Daten verläßlich sind. Für diese
Prüfung sind drei Hinweise des Monitors sehr hilfreich: Die Signalstärke-
Anzeige, die Qualität der SpO2-Kurve und die Stabilität der SPO2-Werte.
Diese drei Hinweise müssen gemeinsam beachtet werden, wenn die Signal-
und Datensicherheit sichergestellt werden soll.
Die Signalstärke-Anzeige erscheint innerhalb des SPO2-Meßwertfensters.
Je nach Signalstärke sehen Sie 0, 1 , 2 oder 3 Sterne. 3 Sterne kennzeich-
nen die höchste Signalstärke. Richtige Umgebungsbedingungen und Sen-
sorbefestigung sind Voraussetzungen für ein starkes Signal.
Unter normalen Bedingungen entspricht die SPO2-Kurve der arteriellen
Druckkurve, ohne jedoch zu dieser proportional zu sein. Eine typisches Ple-
thysmogramm ist ein gleichmäßiger Kurvenzug; sind Störspitzen sichtbar,
ist der Sensor nicht richtig plaziert. Die nachfolgende Abbildung zeigt eine
SPO2-Kurve in guter Qualität.

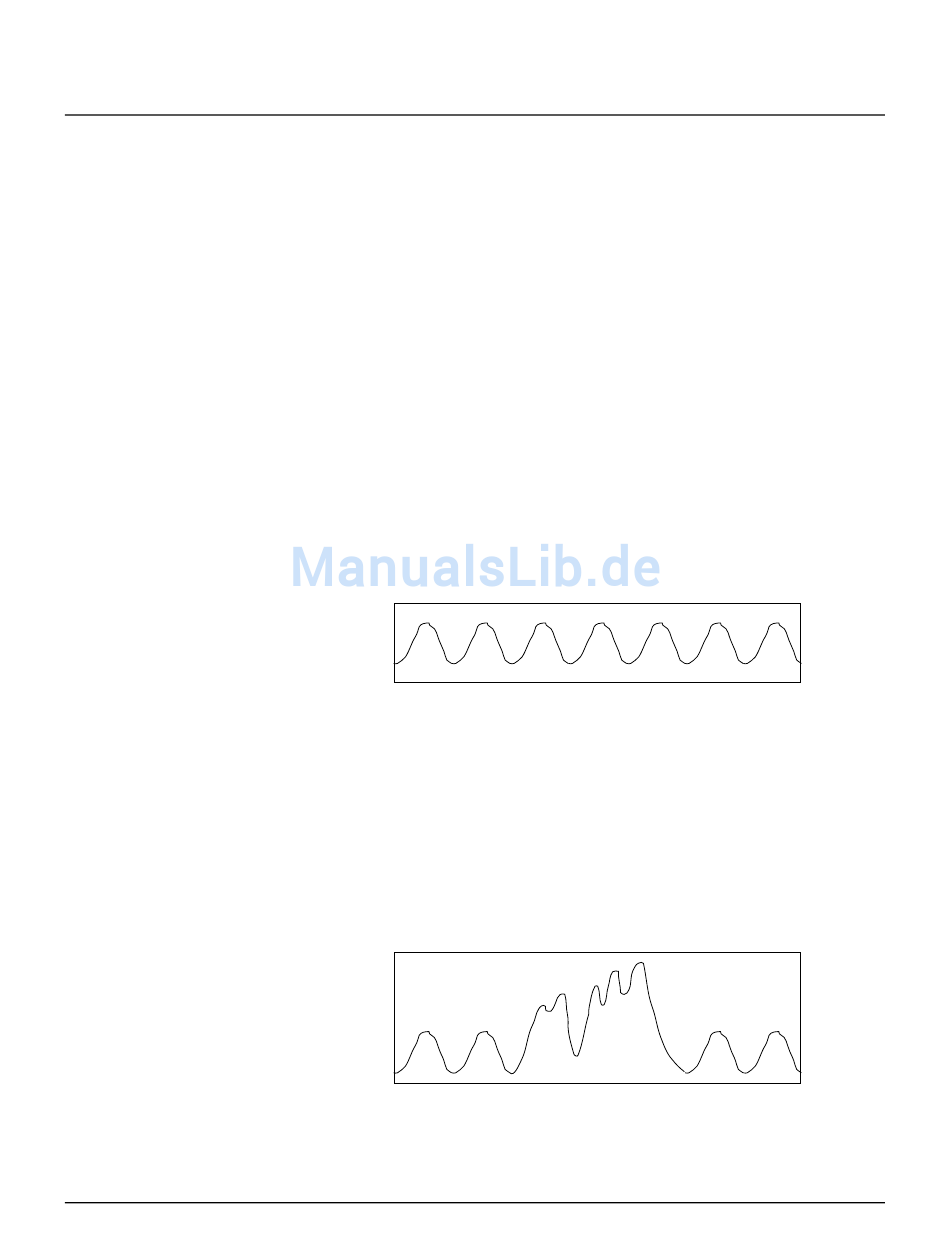

SPO2-Kurve in guter Qualität
Falls die Kurve Störungen (Artefakte) aufgrund schlechter Sensorplazie-
rung aufweist, liegt der Photodetektor möglicherweise nicht plan auf der
Haut auf. Prüfen Sie, daß der Sensor fest sitzt und das Gewebe nicht zu
dick ist. Die Pulsfrequenz wird aus der SPO2-Kurve abgeleitet, die durch
Husten oder andere hämodynamische Störungen unterbrochen sein kann.
Bewegungen an der Sensorposition lassen sich durch Störspitzen in der
normalen Kurve erkennen (siehe nachfolgende Abbildung). Es hat sich
erwiesen, daß der Patient mithelfen kann, Bewegungsartefakte zu vermei-
den, wenn er die SPO2-Kurve selbst sehen kann.
