10.3.3 A tömítőgyűrű és kopógyűrű beszerelése
Eljárás
1. Kenje meg szappanos vízzel (46 poz.) a tömítőgyűrűt.
2. Helyezze be a tömítőgyűrűt a szivattyúházba.
3. Üsse be a tömítőgyűrűt a szivattyúházba egy tüskével vagy
egy fatuskóval.

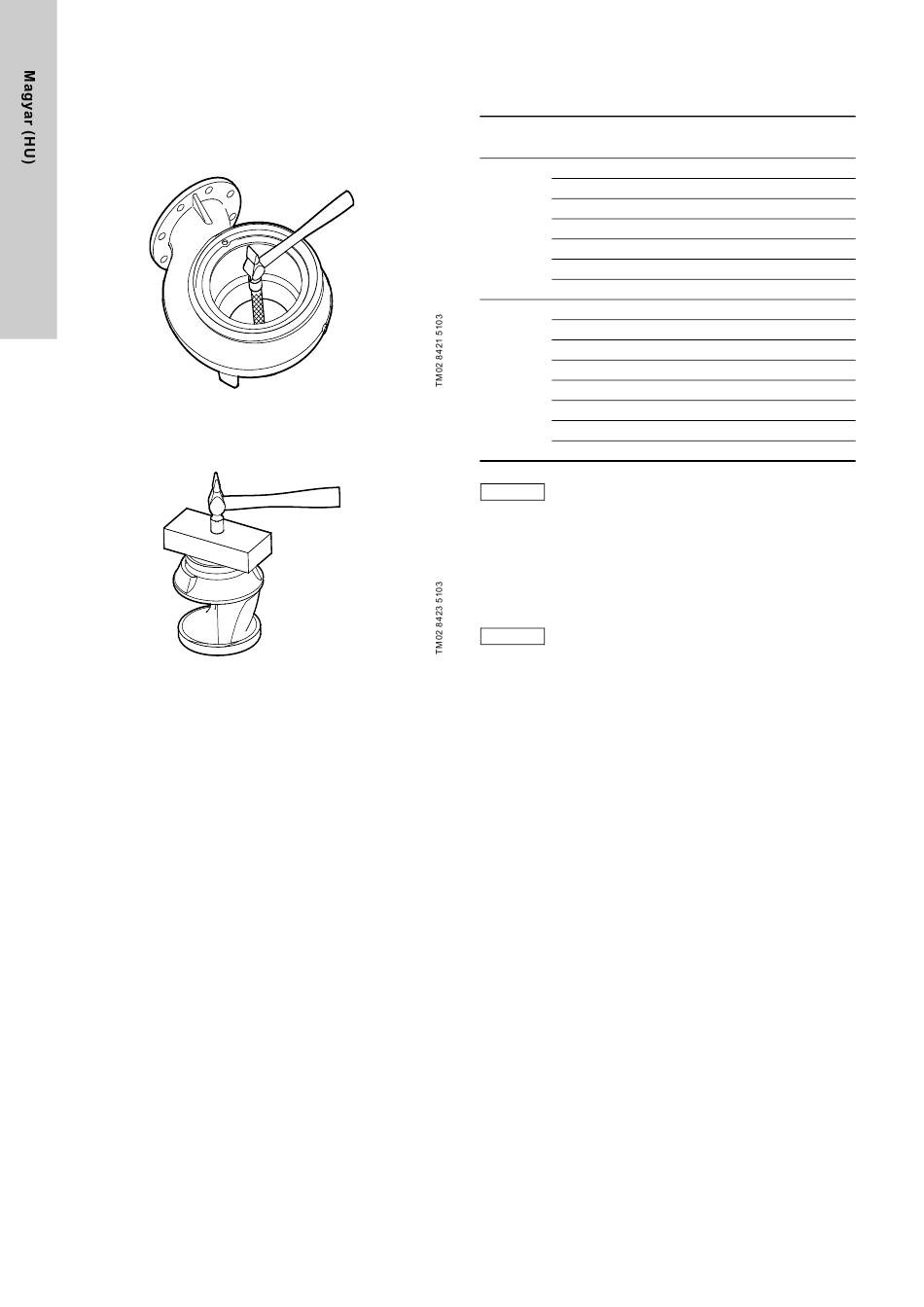

20. ábra A tömítőgyűrű beszerelése
4. Helyezze a kopógyűrűt (49c poz.) a járókerékre.
5. Üsse be a helyére a kopógyűrűt egy fatuskóval.
21. ábra A kopógyűrű beszerelése
10.3.4 A járókerék és a szivattyúház összeszerelése
Eljárás
1. Helyezze fel a rugót (157 poz.) és a rögzítőéket (9a poz.).
Tartsa a helyén a rögzítőéket, amíg felszereli a járókereket.
2. Szerelje fel a járókereket (49 poz.).
3. Helyezze fel az alátétet (66 poz.) és a csavart (188a poz.).
4. Húzza meg a csavart (188a poz.) 75 Nm nyomatékkal.
A járókereket tartsa meg a szíjas kulccsal.
5. Jelölje meg a csapszeg helyét a szivattyúházon.
6. Jelölje meg a csapszegfurat helyét az olajkamrán.
7. Helyezze fel és kenje meg olajjal az O-gyűrűt (37 poz.).
8. Helyezze be a szivattyúszerelvényt a szivattyúházba
(50 poz.).
9. Tegye fel a bilincset (92 poz.).
10. Húzza meg a csavart (92a poz.) 12 Nm nyomatékkal.
11. Ellenőrizze hogy a járókerék súrlódás nélkül,
szabadon forog-e.
252
10.4 Olajmennyiségek
A táblázatban az SL1 és SLV szivattyúk olajkamráiban lévő
olajmennyiségek láthatók. Olajtípus: Shell Ondina 919.
Teljesítmény
[kW]
2,2
3,0
4,0
2-pólusú 6,0
7,5
9,2
11,0
1,1
1,3
1,5
2,2
4-pólusú
3,0
4,0
5,5
7,5
A fáradt olajat a helyi hulladékkezelési
Megjegyz.
rendelkezéseknek megfelelően kell elhelyezni.
10.5 Javítókészletek
Az SL1, SLV szervizkészleteire vonatkozóan lásd
a www.grundfos.hu -ot vagy a Szervizkészlet katalógust.
10.6 Szennyezett szivattyúk
Ha a szivattyút egészségre ártalmas vagy mérgező
folyadék szállítására használták, a szivattyú
Megjegyz.
szennyezettnek minősül.
Amennyiben Grundfos szervizt kérnek fel a szivattyú javítására,
a szivattyú beszállítása előtt Grundfost tájékoztatni kell
a szállított közegről. Máskülönben Grundfos nem fogadhatja be
a szivattyút szervizelésre.
A szivattyú visszaküldésének várható költségét a vásárlónak kell
megfizetnie.
Azonban bármilyen szervizigénylésnél (nem számít ki igényli
a szervizt) meg kell adni a szállított folyadék részletes adatait, ha
a szivattyút egészségre ártalmas vagy mérgező folyadékok
szállítására használták.
A szivattyú beszállítása előtt azt a lehető legjobb módon meg kell
tisztítani.
A szervizutasításokat és a szervizvideót megtalálhatja
a www.grundfos.hu oldalon.
