• Ổ bi
Kiểm tra trục xem có tiếng ồn hay vận hành có nặng nề không
(quay trục bằng tay). Thay thế ổ bi bị hỏng.
Thông thường phải kiểm tra tổng thể máy bơm trong trường
hợp ổ bi hỏng hoặc động cơ hoạt động kém. Công việc này
phải được Grundfos hoặc một xưởng bảo dưỡng được
Grundfos ủy quyền thực hiện.
Cảnh báo
Ổ bi hỏng có thể làm giảm an toàn Ex.
• Vòng đệm hình chữ O và các bộ phận tương tự
Trong khi bảo hành/thay thế, phải đảm bảo rằng đường rãnh
cho vòng đệm hình chữ O và bề mặt phốt được làm sạch
trước khi lắp bộ phận mới. Tra mỡ vào các vòng đệm chữ O
và các rãnh trước khi lắp ráp.
Ghi chú Không tái sử dụng các bộ phận bằng cao su.
Cảnh báo
Máy bơm chống cháy nổ phải do xưởng bảo trì có
chứng nhận Ex ủy quyền kiểm tra mỗi năm một lần.
10.2 Tháo máy bơm
Xem các video về bảo dưỡng trên
Ghi chú
www.grundfos.com.
10.2.1 Thay dầu
Sau 3000 giờ hoạt động hoặc mỗi năm một lần, thay dầu trong
ngăn chứa dầu như mô tả dưới đây.
Nếu thay phốt bơm, thì cần phải thay dầu.
Cảnh báo
Trong khi nới lỏng các chốt của ngăn chứa dầu, lưu ý
rằng áp suất có thể đã tích tụ trong ngăn dầu. Không
tháo các chốt cho đến khi áp suất đã được xả hoàn
toàn.
Tháo dầu
1. Đặt máy bơm trên bề mặt phẳng với chốt dầu hướng xuống
phía dưới.
2. Để một bình phù hợp (khoảng 1 lít) chẳng hạn bình nhựa
trong suốt phía dưới chốt dầu.
Nhớt đã sử dụng phải được thải bỏ theo đúng quy
Ghi chú
định của chính quyền sở tại.
3. Tháo chốt dầu phía dưới.
4. Tháo chốt dầu phía trên.
Nếu bơm đã hoạt động trong một thời gian dài, thì nếu xả dầu
ngay sau khi máy bơm dừng và nếu dầu có màu trắng xám
như sữa nghĩa là dầu có chứa nước. Nếu dầu chứa hơn 20 %
nước, nó cho thấy vòng bịt trục bị hỏng và phải thay thế. Nếu
vòng bịt trục không được thay, động cơ sẽ bị hỏng.
Nếu số lượng dầu nhỏ hơn số lượng ghi trong phần
10.4 Lượng dầu, vòng bịt trục đã bị hỏng.
5. Làm sạch bề mặt các miếng đệm của chốt dầu.
612
Nạp dầu
1. Xoay máy bơm để cho lỗ nạp dầu ở vị trí đối diện nhau,
hướng lên phía trên.
Nạp dầu/xả khí

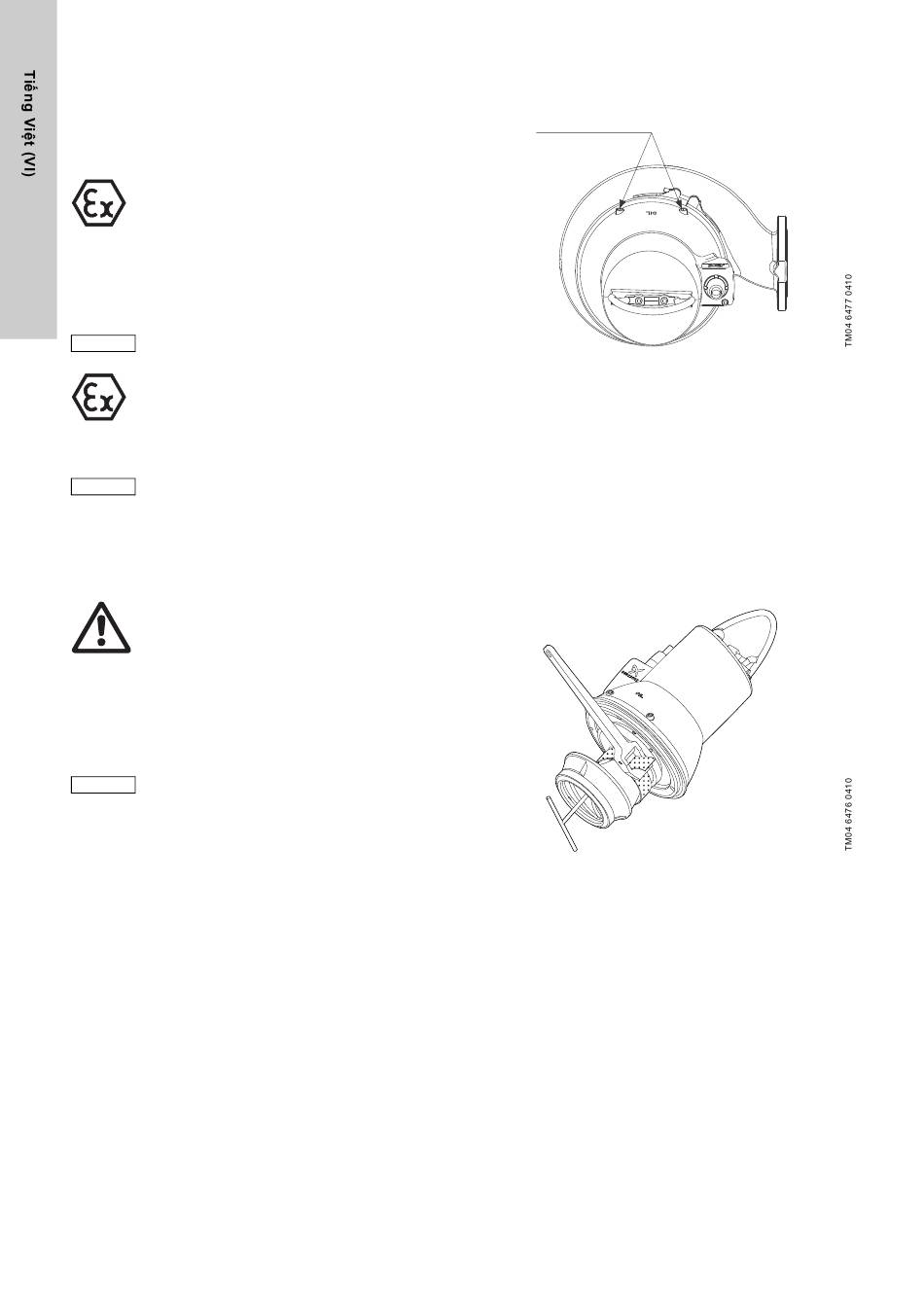

Hình 16 Lỗ nạp dầu
2. Đổ dầu vào ngăn chứa.
Để biết lượng dầu, xem phần
3. Lắp chốt dầu với miếng đệm mới.
10.2.2 Tháo vỏ máy bơm và cánh quạt
Để biết con số vị trí, xem các trang
Quy trình thực hiện
1. Tháo lỏng đai kẹp (vị trí 92).
2. Dùng ngón tay tháo chốt ra (vị trí 92a).
3. Tháo vỏ máy bơm (vị trí 50) bằng cách lách hai tua-vít vào
giữa ống ngoài và vỏ máy bơm.
4. Tháo chốt (vị trí 188a). Giữ cánh quạt bằng một cờ lê đai.
Hình 17 Tháo cánh quạt
5. Tháo lỏng cánh quạt (vị trí 49) bằng đánh nhẹ vào cạnh. Kéo
nó ra.
6. Tháo chốt khoá (vị trí 9a) và lò xo của cánh quạt (vị trí 157).
10.4 Lượng dầu.
648 và 649.
