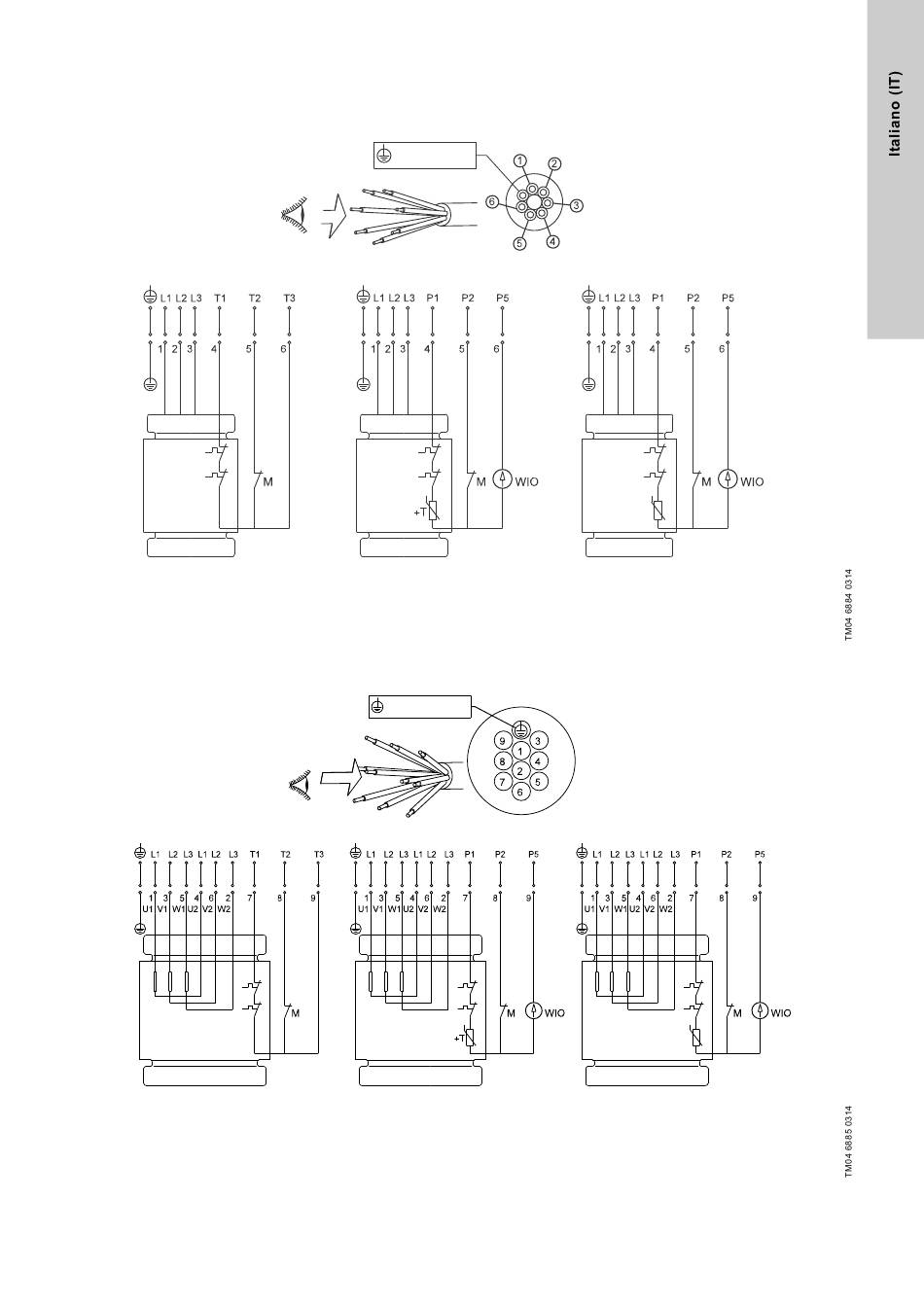

8.1 Schemi di cablaggio
Le pompe vengono fornite con un cavo a 7 conduttori o con un cavo a 10 conduttori. Vedi fig.
7 conduttori o le fig. 7, 8 e 9 per gli schemi di cablaggio del cavo a 10 conduttori. Per ulteriori informazioni, vedere le istruzioni di installa-
zione e funzionamento del quadro di controllo selezionato.
Versione standard
Interruttore termico e
interruttore di umidità*
* Le pompe da 4 kW e oltre commercializzate in Australia/Nuova Zelanda sono dotate di un termistore PTC.
Fig. 6 Schema di cablaggio, cavo a 7 conduttori, DOL
Versione standard
Interruttore termico e
interruttore di umidità*
* Le pompe da 4 kW e oltre commercializzate in Australia/Nuova Zelanda sono dotate di un termistore PTC.
Fig. 7 Schema di cablaggio, cavo a 10 conduttori, stella/triangolo (Y/D)
Giallo/verde
Versione con sensore
Interruttore termico, resistore Pt1000,
interruttore di umidità e sensore acqua in
olio
Giallo/verde
Versione con sensore
Interruttore termico, resistore Pt1000,
interruttore di umidità e sensore acqua
in olio
6 per gli schemi di cablaggio del cavo a
Versione con sensore
Interruttore termico, termistore PTC*,
interruttore di umidità e sensore acqua in
olio
Versione con sensore
Interruttore termico, termistore PTC*,
interruttore di umidità e sensore acqua
in olio
