8.1 Ühendusskeemid
Pumbad tarnitakse 7- või 10-soonelise kaabliga. 7-soonelise kaabli ühendamiseks vaadake joon.
vaadake ühendusskeeme joonistel 7,
Standardversioon
Termolülitid ja niiskuslüliti*
* 4 kW ja suuremates pumpades, mida müüakse Austraalias/Uus-Meremaal, on paigaldatud PTC termistor.

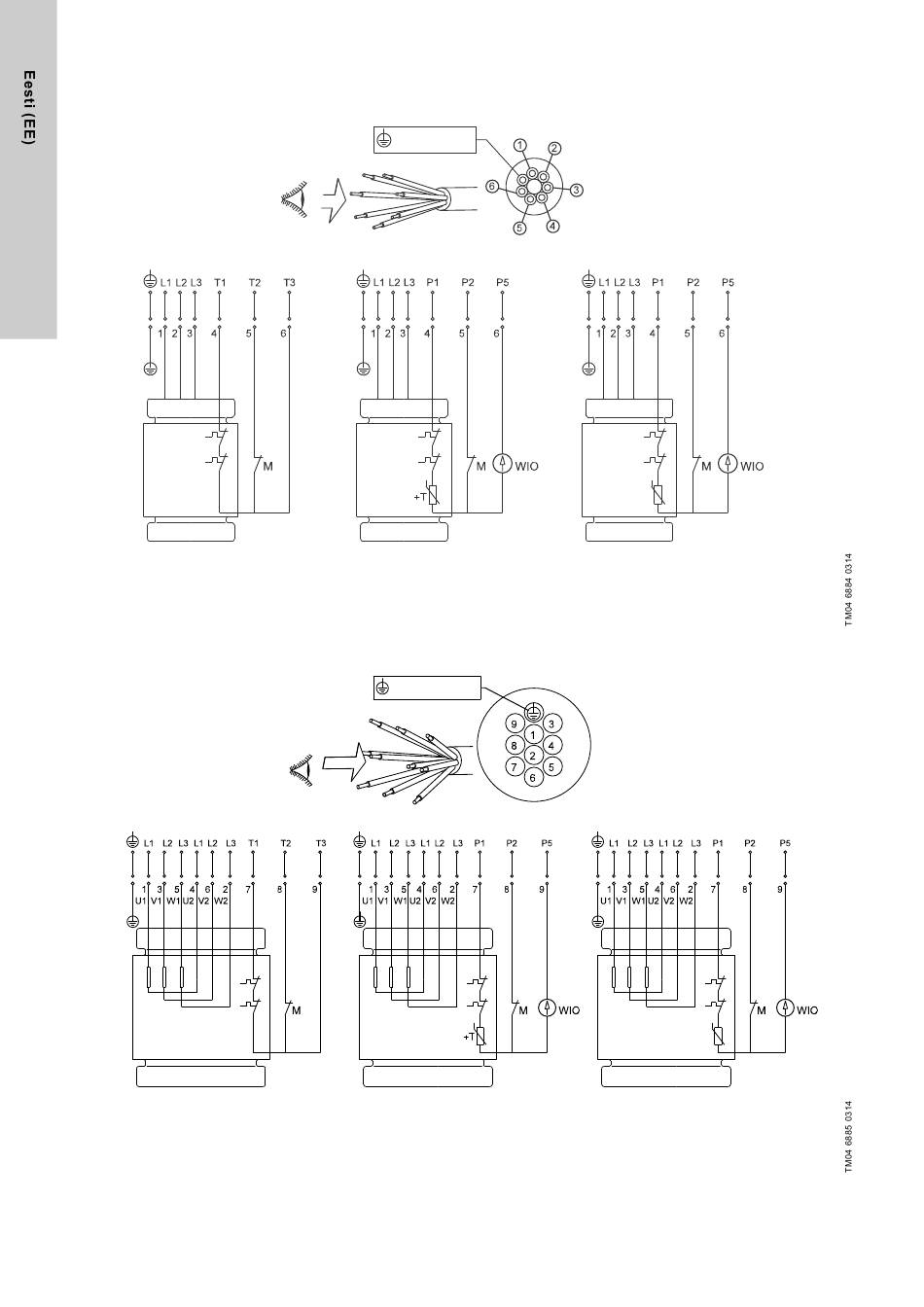

Joonis 6 Elektriskeem, 7 sooneline kaabel, DOL
Standardversioon
Termolülitid ja niiskuslüliti*
* 4 kW ja suuremates pumpades, mida müüakse Austraalias/Uus-Meremaal, on paigaldatud PTC termistor.
Joonis 7 Elektriskeem, 10 sooneline kaabel, täht/delta (Y/D)
118
8 ja 9. Lisateavet vt. valitud juhtkilbi või pumbakontrolleri paigaldus- ja kasutusjuhendist.
Kollane/
roheline
Anduri versioon
Termorelee, PT1000,
niiskusrelee ja vesi-õlis andur
Kollane/
roheline
Anduri versioon
Termorelee, PT1000,
niiskusrelee ja vesi-õlis andur
6 või 10-soonelise kaabli ühendamiseks
Anduri versioon
Termorelee, PTC termistor*,
niiskusrelee ja vesi-õlis andur
Anduri versioon
Termorelee, PTC termistor*,
niiskusrelee ja vesi-õlis andur
