8.2 水泵控制器
SL1和SLV泵可以被连接到下面的格兰泵控制器，用于液位控制：
LC控制器用于单泵安装；LCD控制器用于双泵安装。
• LC 107和LCD 107带液位计
• LC 108和LCD 108带浮子开关
• LC 110和LCD 110带电极
• 格兰富DC和DCD。
关于控制器的进一步信息，请参见所选控制器的安装和操作指导手
册或登录www.grundfos.com 查阅。
8.3 热敏开关、Pt1000和PTC热敏电阻
所有SL1和SL1型泵的定子线圈中均有融合一体的热敏保护。
无传感器的泵
无传感器的泵配有一个热敏开关或PTC热敏电阻。 通过水泵控制器
的安全回路，该热敏开关可以在温度过高时 （约 150 °C） 通过切
断电路实现停机。 降温冷却后热敏开关重新接通电路。 对于带PTC
热敏电阻的泵，将热敏电阻连接到PTC继电器或I/O模块，以在
150 °C下断开电路。
热敏开关的最大工作电流在500 VAC和cos φ 0.6条件下为0.5 A。
该开关必须能够切断电源回流中的一个线圈。
带WIO传感器的泵
取决于安装现场的情况，有WIO传感器的泵配有一个热敏开关和一
个Pt1000传感器或一个位于线圈绕组中的PTC热敏电阻。
通过水泵控制器的安全回路，该热敏开关或热敏电阻可以在温度过
高时 （约 150 °C） 通过切断电路实现停机。 降温冷却后热敏开关
或热敏电阻重新接通电路。
该Pt1000和热敏电阻的最大工作电流在24 VDC条件下为1 mA。
非防爆泵
降温冷却后重新接通电路时，热敏保护可以通过控制器自动启动水
泵。 在澳大利亚/新西兰出售的4千瓦及以上的泵都配有一个PTC热
敏电阻。
防爆泵
警告
决不可用防爆泵的热敏保护自动启动水泵。 这样做的
目的是要确保在潜在爆炸性环境中对过热的保护。 在
配置传感器的泵型中，这一点是通过在IO 113中除去
端子R1和R2之间的短路来实现的。 参见IO 113安装与
操作指导中的电气数据。
警告
单独电机保护断路器/控制器不可以在潜在爆炸性环境
中安装。
566
8.4 WIO传感器 （油中含水传感器）
WIO传感器测量机油中的含水量并将测量值转换为一个模拟电流信
号。 传感器的两根导线用于电源供电和向IO 113传递信号。 传感器
可测量从0到20 %的含水量。 它也会在含水量超出正常范围时发出
信号 （警告） ，或在油腔进气时发出信号 （报警） 。 为机械保护目
的，传感器安装在一个不锈钢管内。

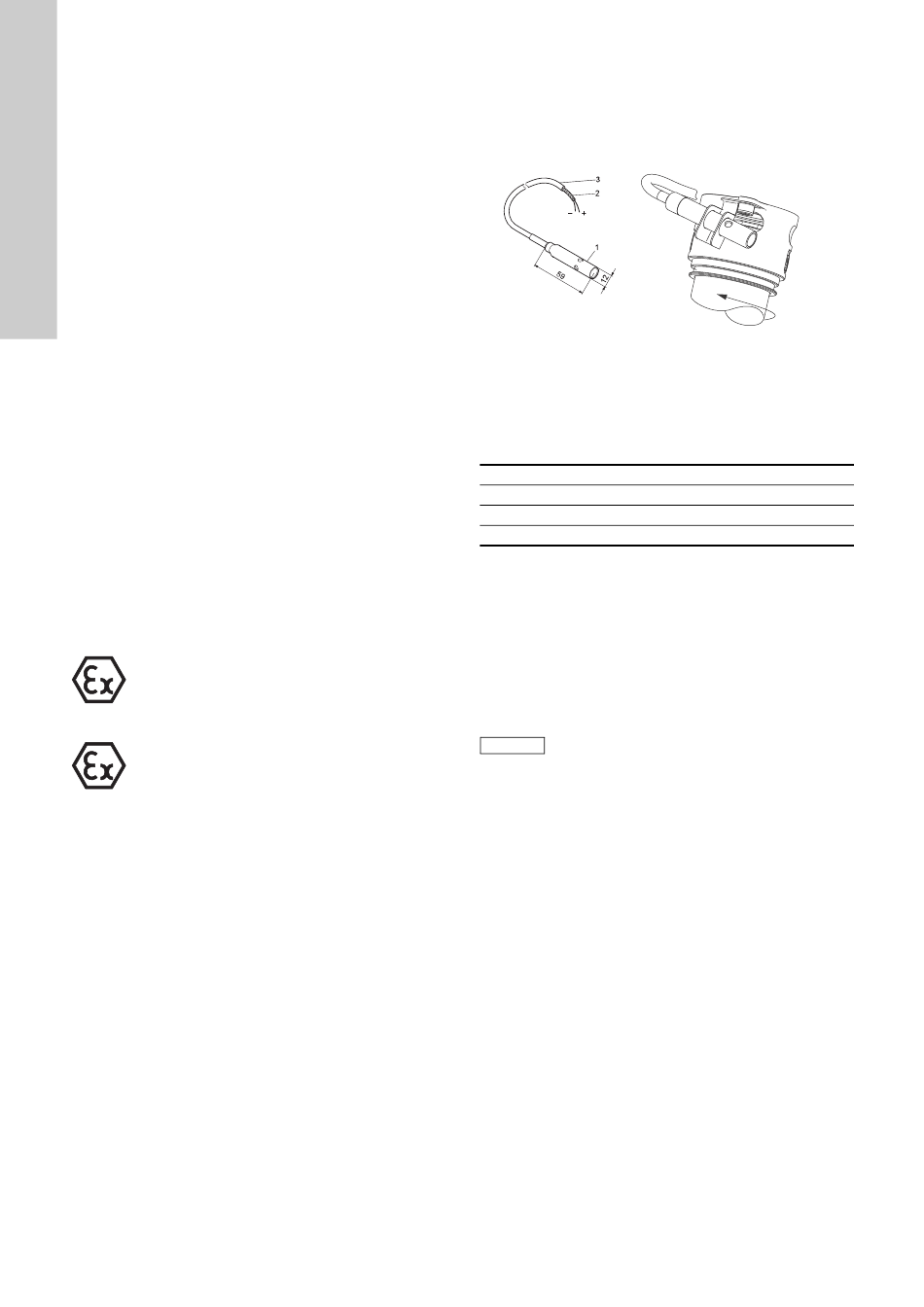

图 10 WIO传感器
8.4.1 装配WIO传感器
将传感器安装在轴封的一个开口旁。 见图10。 必须将传感器按照电
机的转动方向倾斜，以确保机油可以进入到传感器内。 确保传感器
浸没在油中。
8.4.2 技术数据
输入电压: 12-24 VDC
输出电流: 3.4 - 22 mA
输入功率： 0.6 W
环境温度: 0-70 °C
亦可在www.grundfos.com内查阅IO 113的安装与操作指导。
8.5 湿度开关
所有的泵都标准配备有湿度开关，湿度开关通过电源电缆连接，见
8. 电气连接
章节 ，并连接到一个单独的断路器。
湿度开关位于电机的底部。 如果电机受到潮湿，该开关会切断电路
并向IO 113发送一个信号。
湿度开关是不可逆的，使用后必须更换。
湿度开关连接到监控电缆上，必须将它连接到另一个水泵控制器的
8. 电气连接
安全回路上。 见章节
水泵控制器的电机保护断路器必须包含一个可以在泵
小心
的保护回路打开时自动断开电源的回路。
。
