• Kushinjetat me sfera
Kontrolloni boshtin për zhurmë ose funksionim të rëndë
(rrotullojeni boshtin me dorë). Zëvendësoni kushinjetat që
kanë defekt.
Nëse ka kushinjeta me defekt ose funksionim të keq motori
nevojitet një kontroll i përgjithshëm i pompës. Kjo punë duhetë
bërë nga Grundfos ose një ofiçinë servisi e autorizuar nga
Grundfos.
Paralajmërim
Kushinjetat me defekt mund të reduktojnë sigurinë
Ex.
• Unazat O dhe pjesët e ngjashme
Gjatë servisit/zëvendësimit, sigurohuni që kanalet për unazat
O si dhe faqet e guarnicionit të jenë pastruar përpara se të
vendosen pjesët e reja. Vajisni unazat O dhe pjesët e futura
përpara montimit.
Shënim Mos i përdorni sërish pjesët prej gome.
Paralajmërim
Pompat me mbrojtje ndaj shpërthimit duhen
kontrolluar nga një ofiçinë e autorizuar Ex një herë
në vit.
10.2 Çmontimi i pompave
Shih www.grundfos.com për video të servisit.
Shënim
10.2.1 Ndërrimi i vajit
Pas 3000 orë pune ose një herë në vit, ndërroni vajin në ndarjen
e vajit siç përshkruhet më poshtë.
Nëse guarnicioni i boshtit është zëvendësuar, vaji duhet të
ndërrohet.
Paralajmërim
Kur lironi vidhat e enës së vajit, bëni kujdes pasi
mund të rritet presioni në enë. Mos i hiqni vidhat
derisa presioni të jenë çliruar plotësisht.
Heqja e vajit
1. Vendoseni pompën një një sipërfaqe të sheshtë me njërën
vidhë vaji me drejtim poshtë.
2. Vendosni një enë të përshtatshme (rreth 1 l), për shembull
prej materiali plastik transparent, nën vidhën e vajit.
Vaji i përdorur duhet hedhur në pajtim me rregullat
Shënim
vendore.
3. Hiqni vidhën e poshtme të vajit.
4. Hiqni vidhën e sipërme të vajit.
Nëse pompa ka funksionuar për një periudhë të gjatë kohe,
nëse vaji kullohet pak pasi pompa të ketë ndaluar dhe nëse
vaji është gri në të bardhrë si qumësht, do të thotë se ai
përmban ujë. Nëse vaji përmban më shumë se 20% ujë, është
një tregues se guarnicioni i boshtit ka defekt dhe duhet
ndërruar. Nëse guarnicioni i boshtit nuk është zëvendësuar,
do të dëmtohet motori.
Nëse sasia e vajit është më e vogël se sasia që është
përcaktuar në pjesën 10.4 Sasitë e
ka defekt.
5. Pastroni faqet e rëndeleve për vidhat e vajit.
vajit, guarnicioni i boshtit
Mbusheni me vaj
1. Rrotullojeni pompën në mënyrë që vrimat e mbushjes së vajit
të vendosen në anën të kundërta me njëra-tjetrën, me drejtim
lart.
Mbushja me vaj/ajrimi

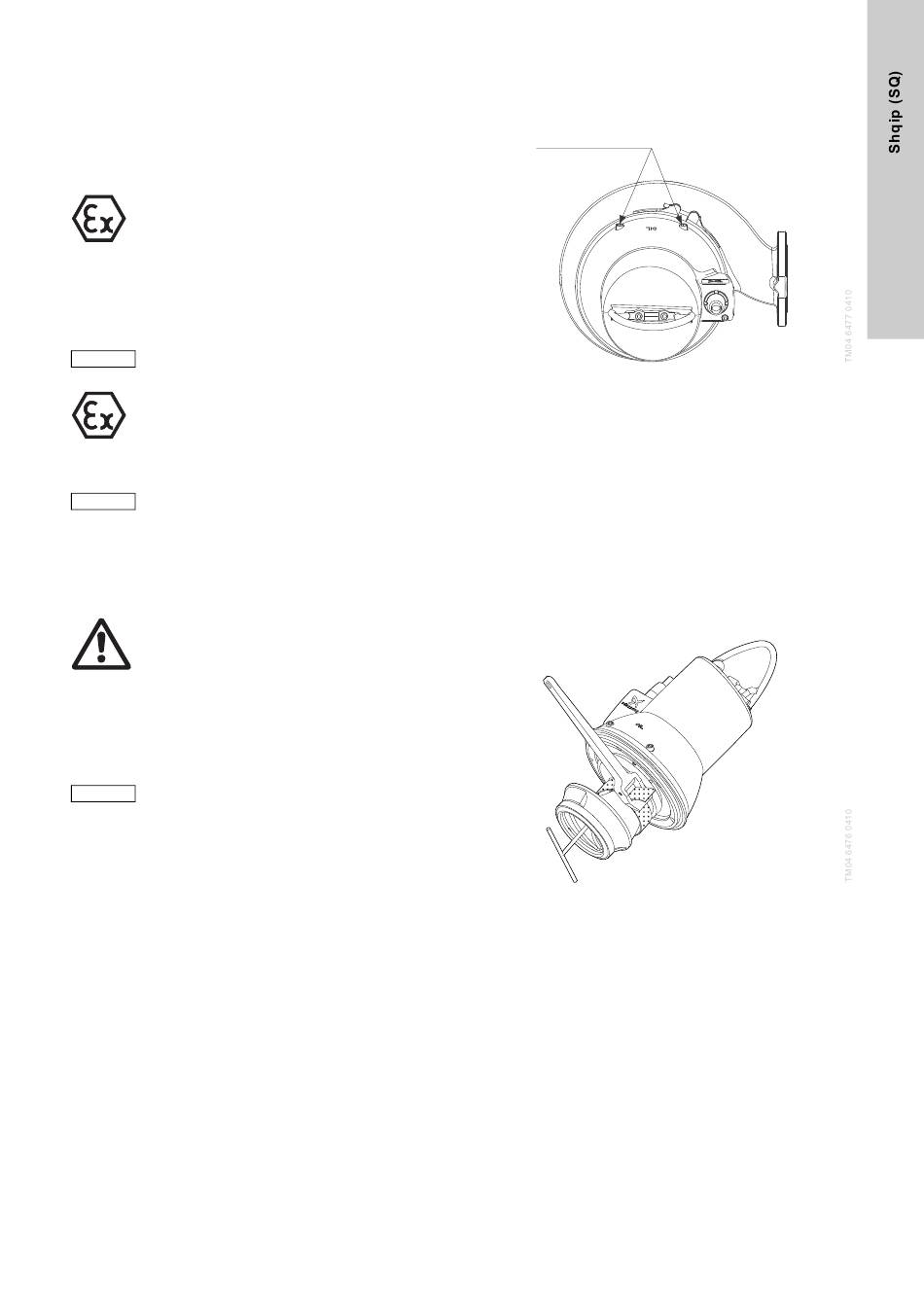

Fig. 16 Vrimat për mbushjen me vaj
2. Hidhni vaj në serbator.
Për cilësinë e vajit, shih pjesën
3. Vendosni vidhat e vajit me rëndele të reja.
10.2.2 Heqja e kafazit të pompës dhe shtytësit
Për numrat e pozicionit, shih pjesët
Procedura
1. Lironi morsetën (poz. 92).
2. Hiqni vidhat (poz. 92a) duke përdorur gishtat.
3. Hiqni kafazin e pompës (poz. 50) duke vendosur dy kaçavida
ndërmjet këmishës së ftohjes dhe kafazit të pompës.
4. Hiqni vidhat (poz. 188a). Mbajeni shtytësin me një çikrik me
rripa.
Fig. 17 Hiqeni shtytësin
5. Lirojeni shtytësin (poz. 49) me një të goditur të lehtë në cep.
Tërhiqeni.
6. Hiqeni çelësin (poz. 9a) dhe unazën e shtytësit (poz. 157).
10.4 Sasitë e vajit.
570 dhe 571.
