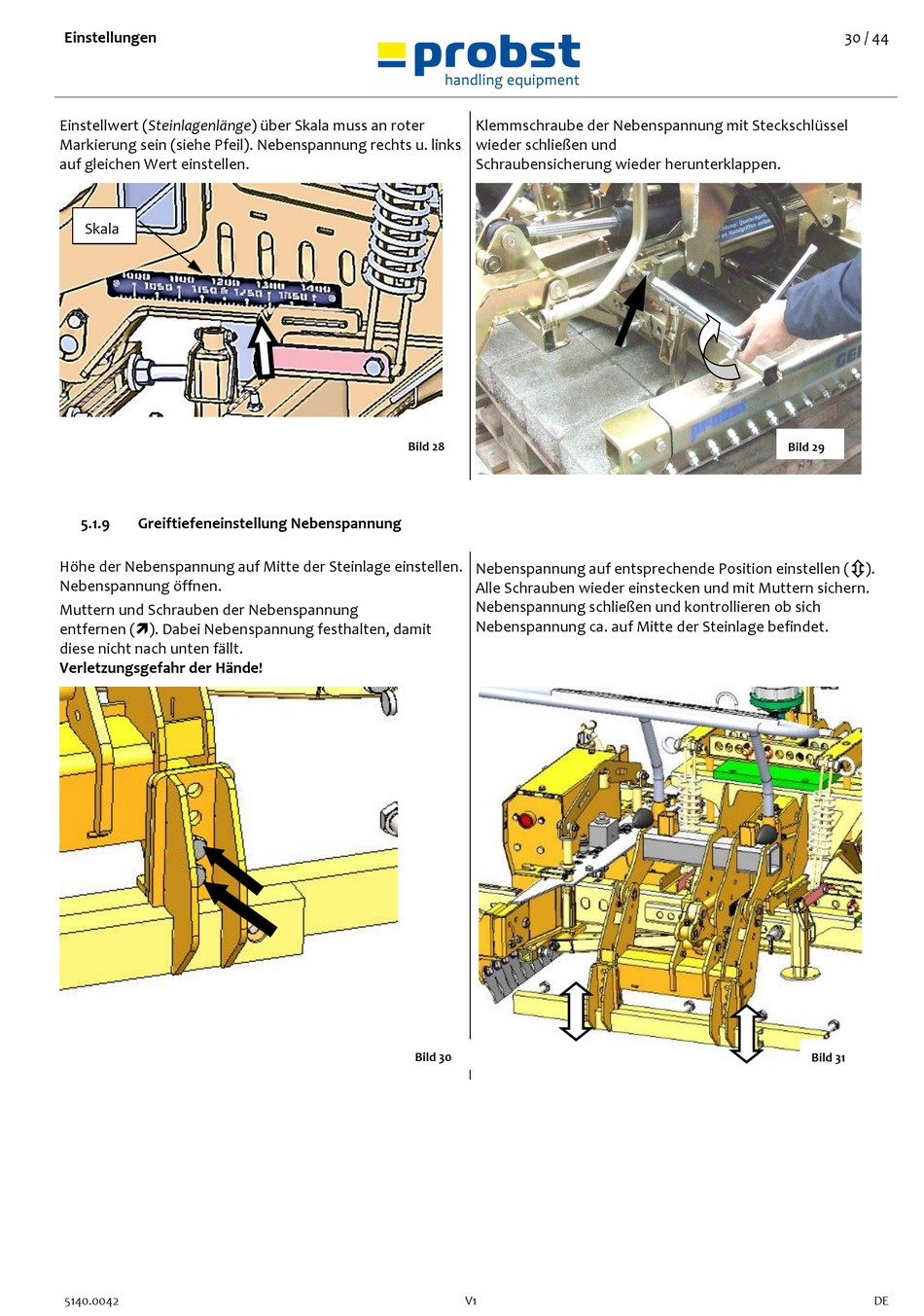

Greiftiefeneinstellung Nebenspannung - probst HVZ-GENIUS-II Betriebsanleitung

Einstellungen
Einstellwert (Steinlagenlänge) über Skala muss an roter
Markierung sein (siehe Pfeil). Nebenspannung rechts u. links
auf gleichen Wert einstellen.
Skala
5.1.9

Greiftiefeneinstellung Nebenspannung

Höhe der Nebenspannung auf Mitte der Steinlage einstellen.
Nebenspannung öffnen.
Muttern und Schrauben der Nebenspannung
entfernen (). Dabei Nebenspannung festhalten, damit
diese nicht nach unten fällt.
Verletzungsgefahr der Hände!
5140.0042
Klemmschraube der Nebenspannung mit Steckschlüssel
wieder schließen und
Schraubensicherung wieder herunterklappen.
Bild 28
Nebenspannung auf entsprechende Position einstellen (
Alle Schrauben wieder einstecken und mit Muttern sichern.
Nebenspannung schließen und kontrollieren ob sich
Nebenspannung ca. auf Mitte der Steinlage befindet.
Bild 30
