- Seite 1 Betriebsanleitung Operating Instructions Instructions d'emploi SG-100-PGL2 53100284 DE/GB/FR...

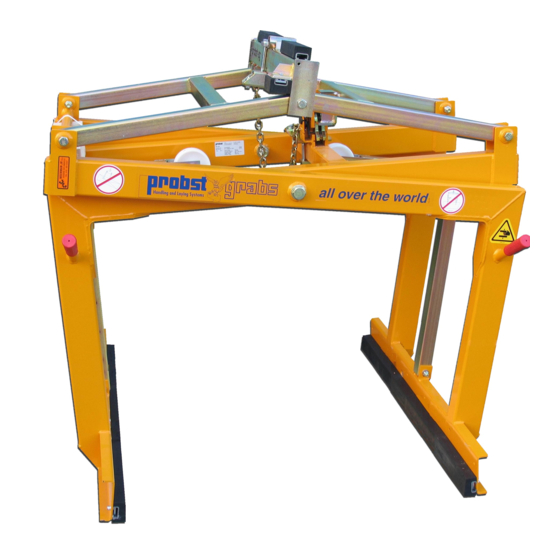

- Seite 5 Betriebsanleitung Original Betriebsanleitung Mechanischer Scherengreifer SG SG-100-PGL2 53100284...
- Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 7: Inhaltsverzeichnis
Störungsbeseitigung ............................ 25 Reparaturen ..............................25 Prüfungspflicht ............................. 26 Hinweis zum Typenschild ..........................27 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 27 Entsorgung / Recycling von Geräten und Maschinen ..................27 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100284... -
Seite 8: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 12.01.2023................(Eric Wilhelm, Geschäftsführer) 53100284... -
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 10: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 29040210 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 50 mm 29040204 80 mm 29040213 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 50 mm 29040211 80 mm 29040216 30 mm Greifgüter niemals außermittig aufnehmen (stets im 29040215 50 mm... -
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr.: Größe: 29040227 30 mm Das manuelle Führen des Gerätes ist nur an den roten Handgriffen 29040226 50 mm erlaubt. 29040225 80 mm Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den 29040665 30 mm Sicherheitsvorschriften gelesen und verstanden haben. -
Seite 12: Funktions- Und Sichtprüfung
Sicherheit Funktions- und Sichtprüfung 2.8.1 Mechanik • Das Gerät muss vor jedem Arbeitseinsatz auf Funktion und Zustand geprüft werden. • Wartung, Schmierung und Störungsbeseitigung dürfen nur bei stillgelegtem Gerät erfolgen! • Bei Mängeln, die die Sicherheit betreffen, darf das Gerät erst nach einer kompletten Mängelbeseitigung wieder eingesetzt werden. -
Seite 13: Trägergeräte / Hebezeuge
Sicherheit 2.9.2 Trägergeräte / Hebezeuge • Das eingesetzte Trägergerät / Hebezeug (z.B. Bagger) muss sich in betriebssicherem Zustand befinden. • Nur beauftragte und qualifizierte Personen dürfen das Trägergerät / Hebezeug bedienen. • Der Bediener des Trägergerätes / Hebezeuges muss die gesetzlich vorgeschriebenen Qualifikationen erfüllen. -
Seite 14: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Dieses Gerät ist ausschließlich geeignet zum Greifen und Transportieren von vertikal, scheibenweise umreiften Baustoffpaketen, wie z.B. Pflastersteine, Bordsteine und dergleichen, in Verbindung mit einem Trägergerät (z.B. Bagger). Wird das Gerät im Hochbau, in Verbindung mit einem Hochbaukran eingesetzt, muss ein Sicherheitsschutznetz unter dem Greifgut befestigt werden! (siehe Kapitel „Bedienung“). - Seite 15 Allgemeines Es dürfen nur Steinelemente mit parallelen und ebenen Greifflächen gegriffen werden! Ansonsten besteht Abrutschgefahr! NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw.
-
Seite 16: Übersicht Und Aufbau
Allgemeines Übersicht und Aufbau Begrenzungskette für Minimal-Öffnungsbereich Gummigreifbacken Aufschlagdämpfer 6. Höhenverstellbare Auflage Befestigung für Trägergerät Wechselautomatik mit Schaltverzögerung 4. Handgriff Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100284 11 / 27... -
Seite 17: Zubehör
ET-D/B Einstecktasche mit Handdrehvorrichtung 2.500 (5,512) 43100373 EH-3000, Einhängeöse zum Betrieb am Lasthaken 3.000 (6,614) 40110086 Sicherheitsschutznetz SSN für die Anwendung der SG Zange am Hochbaukran SG-80-PGL2, SG-80-MAXI-PGL2, SG-100-PGL2 2.000 (4,409) 45200061 SSN- 1,45/ 1,45/ 0,65 1.800 (3,968) 55000012 53100284... -
Seite 18: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 19: Einstecktaschen (Optional)
Installation 4.1.4 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss. -
Seite 20: Einstellungen
Einstellungen Einstellungen Einstellung der Eintauchtiefe Höhenverstellbare Auflage (1) mit einer Hand festhalten und anschließend Federriegel (2) um 180° umlegen. Höhenverstellbare Auflage (1) (beide horizontal parallel) entsprechend der Greifguthöhe anpassen und Federriegel (2) wieder in Ursprungsposition bringen und in Verstelllöcher einrasten. Es ist darauf zu achten, dass die Unterkante der Greifbacken mit der Unterkante des Greifgutes bündig ist. -
Seite 21: Bedienung
Bedienung Bedienung Bedienung für Geräte mit Wechselautomatik • Das Gerät wird mit dem Hebezeug/Trägergerät (z.B. Bagger) verbunden. • Anhand der zu transportierenden Greifgüter wird an dem Gerät der Greifbereich eingestellt. • Mit dem Hebegerät/Trägergerät wird das Gerät über dem Greifgut positioniert und abgesenkt. •... - Seite 22 Bedienung Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut abgesetzt •...
-
Seite 23: Verwendung Des Sicherheitsschutznetzes Ssn
Die Benutzung des Gerätes (SG) im Hochbau ohne Sicherheitsschutznetz ist verboten! Lebensgefahr! Sicherheitsschutznetz lässt sich an den Handgriffen, welche zur Führung des Gerätes dienen, einhängen (siehe ). SG mit Schutznetz SICHERHEITSSCHUTZNETZE Typ: Verwendung für: Bestell-Nr.: SSN-1,2/1,4/0,9 SG-40-UK 45200010 SSN-1,5/1,3/1,0 SG-60(-PGL2), SG-80-PGL2, SG-80-MAXI-PGL2, 45200061 SG-100-PGL2 53100284 18 / 27... -
Seite 24: Installation Netzhalterung (Optional)
Bedienung Installation Netzhalterung (optional) Sollte die Befestigung des Netzes an den Handgriffen nicht möglich oder nicht erwünscht sein, kann das Gerät mit zusätzlicher Netzhalterung ausgestattet werden. Typ: Bestell-Nr.: 4 Stück Netzhalterung für SG-60, SG-80, SG-100 43100965 1.) Alle 4 Netzhaltungen jeweils seitlich am Gerät einhaken. 2.) Netzhalterungen relativ weit außen am Gerät (SG) (siehe Abb. - Seite 25 Bedienung 3.) Befestigungsschrauben von Hand anziehen. 4.) Befestigungsschrauben mit entsprechendem Gabelschlüssel festziehen. Abb. 4 Abb. 5 5.) Kontermutter mit entsprechendem Gabelschlüssel 6.) Netzhalterung ist nun einsatzbereit→ Abb. 7 festziehen. Abb. 7 Abb. 6 53100284 20 / 27...
-
Seite 26: Begrenzungskette Und Wechselautomatik
Bedienung Begrenzungskette und Wechselautomatik 6.4.1 Begrenzungskette Die Begrenzungskette (2) befindet sich zwischen der oberen Traverse des Gerätes und der Wechselautomatik (1) und sorgt dafür, dass sich die Gummigreifbacken (ohne gegriffenes Greifgut) nicht komplett schließen können (Minimal-Öffnungsbereich). • Bei extrem schneller Fahrt des Trägergerätes, (z.B. Baggers) mit am Ausleger hängendem, geöffnetem Scherengreifer SG über unebenes Gelände kann es durch die ruckartigen Bewegungen zum unbeabsichtigten Entriegeln der Wechselautomatik (1) kommen. - Seite 27 Bedienung Abb. D Abb. C 53100284 22 / 27...
-
Seite 28: Wechselautomatik
Bedienung 6.4.2 Wechselautomatik Die Wechselautomatik mit Schaltverzögerung (1) verhindert ein Auslösen der Wechselautomatik und somit ein unbeabsichtigtes Schließen des Gerätes (SG) ohne gegriffenes Greifgut. Ursache für unbeabsichtigtes Schließen wären Hüpfbewegungen des Gerätes (SG), verursacht durch zu schnelles Fahren mit dem Trägergerät (z.B. Bagger) über unebenes Gelände. Zu schnelles Fahren über unebenes Gelände mit dem Gerät (mit und ohne Greifgut/Last) ist verboten! Wechselautomatik mit Schaltverzögerung... -
Seite 29: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 30: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend auf die zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 31: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 32: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 33: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 95 A53100204 SG-60 (-PGL2) A53100415+415-001 SG-60 (-PGL2) A53100200+380 SG-80 (-PGL2) A53100387+416 SG-80-MAXI (-PGL2) A53100284 SG-100-PGL2 29040217 29040714 29040056 29040217 Erstellt/Created: Zuletzt geändert/Last changed: Blatt / Sheet: 1 / 1 27.03.2018 / Simon, Swen 21.11.2022 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
