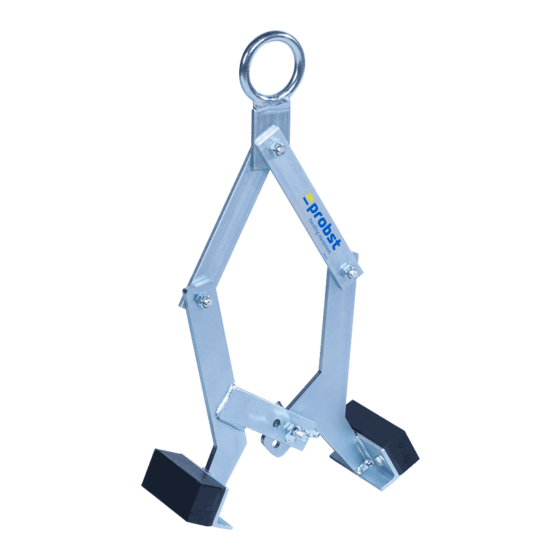

probst KKV-200 Betriebsanleitung
Kabelkanal-versetzzange
Verwandte Anleitungen für probst KKV-200
Inhaltszusammenfassung für probst KKV-200
- Seite 1 Betriebsanleitung Operating Instructions Kabelkanal-Versetzzange KKV-200 Cable Channel Clamp KKV-200 KKV-200 DE / GB 5310.0423...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
- Seite 5 Betriebsanleitung Original Betriebsanleitung Kabelkanal-Versetzzange KKV-200 KKV-200 5310.0423...
-
Seite 6: Inhaltsverzeichnis
Gerätebedienung ............................14 Darstellung der Wechselautomatik ......................15 Wartung und Pflege .............................. 16 Wartung ................................ 16 7.1.1 Mechanik ............................... 16 Störungsbeseitigung ............................. 17 Reparaturen ..............................17 Prüfungspflicht .............................. 17 Hinweis zum Typenschild ..........................18 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 18 5310.0423... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 24.01.2019................(M. Probst, Geschäftsführer) 5310.0423... -
Seite 8: Allgemeines
Lasten für das Heben geeignet sind In Zweifelsfällen setzen Sie sich vor der Inbetriebnahme mit dem Hersteller in Verbindung. Das Gerät KKV-200 darf zum Greifen, Transportieren und Versetzen von Kabelkanälen der Klasse II-IF, III-IF, IIIa-IF und IV-IF verwendet werden mit den jeweils entsprechenden Zusatz-Adaptersätzen (optional erhältlich)! - Seite 9 Allgemeines 5 / 18 KKV-A- 400/425 Stahlpratzen 400 – 425 4310.0757 KKV-A- 410/435 Stahlpratzen 410 – 435 4310.0653 KKV-A- 440/465 Stahlpratzen 440 – 465 4310.0749 KKV-A- 470/495 Stahlpratzen 470 – 495 4310.0625 KKV-A- 490/515 Stahlpratzen 490 – 515 4310.1033 KKV-A-520 – 545 Stahlpratzen 520 –...
-
Seite 10: Übersicht Und Aufbau
Allgemeines 6 / 18 Übersicht und Aufbau Einhängeöse Handgriff Wechselautomatik Auflagen- Einstellung Handgriff Höhenverstellbare Aufladge Technische Daten Greifbereich Tragfähigkeit (WWL) Eigengewicht Backenlänge L KKV-200 185 - 215 mm 500 kg 50 kg 400 mm 5310.0423... -
Seite 11: Sicherheit
Sicherheit 7 / 18 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 12: Sicherheitskennzeichnung
Sicherheit 8 / 18 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø... -
Seite 13: Persönliche Sicherheitsmaßnahmen
Sicherheit 9 / 18 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 14: Sicherheit Im Betrieb
Sicherheit 10 / 18 Sicherheit im Betrieb 3.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 15: Installation
11 / 18 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 16: Einstecktaschen (Optional)
Installation 12 / 18 4.1.4 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 17: Einstellungen
Einstellungen 13 / 18 Einstellungen Vorsicht bei der Einstellung des Greifbereiches. Verletzungsgefahr der Hände! Schutzhandschuhe verwenden! Einstellung der verstellbaren Auflage Die mechanische Auflage dient zur korrekten Positionierung der Greifbacken am Greifgut, d.h. eine falsche Einstellung kann zum Abrutschen der Teile führen Unfallgefahr!!! Stellen Sie die Auflage auf beiden Seiten so ein, dass der unterste Angriffspunkt der Greifbacken 15-20 mm über der... -
Seite 18: Bedienung
Hebezeug verbunden werden. Das Hebezeug muss auf die geforderte Tragfähigkeit der KKV-200 abgestimmt sein. • Die KKV-200 arbeitet durch Anpresskraft von innen nach außen, daher muss sicher gestellt sein, dass die zu greifenden Beton- Kabelkanäle die notwendige Endfestigkeit haben und rissfrei sind. Bei Haarrissen im Beton könnte es sonst vorkommen, dass bei Erschütterungen der vollkommene Riss erfolgt und das Produkt herabfällt. -
Seite 19: Darstellung Der Wechselautomatik
Bedienung 15 / 18 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt •Gerät wird durch das Trägergerät angehoben... -
Seite 20: Wartung Und Pflege
Wartung und Pflege 16 / 18 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 21: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 22: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 23: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 46 21600016 21600016 20540021 20540021 43101584 siehe separate Liste see separate list 20540021 20540021 © all rights reserved conform to ISO 16016 Datum Name Benennung Kabelkanal-Versetzzange KKV-200 Erst. 7.11.2018 R.Seidel Grundgerät ohne Greifbacken Gepr. 7.11.2018 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E53100423 Zust. Urspr.
- Seite 50 A53100423 KKV-200 29040056 29040638 Beidseitig / Both sides 29040028 Beidseitig / Both sides P 13.08.2019_DE/GB_V1 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
