Greifwangen-Verbreiterung - probst HVZ-GENIUS-II Betriebsanleitung

Einstellungen
5.1.7

Greifwangen-Verbreiterung

Greifwangen-Verbreiterung der Hauptspannung
(Planumseite) je nach Steinlagenbreite entfernen, oder
anbauen.
Stellschraube „B" entfernen, um Verbreiterung zu
entfernen. Stellschraube „A" muss gelöst werden.
Mit Stellschraube „C" kann die Vorspannung der äußeren
Stahllamelle auf die Steinlage optimiert werden. Dazu
Schraube „A" u. „B" lösen. Vorspannung einstellen u.
Schrauben wieder anziehen.
(C)
5140.0042
Greifwangen-Verbreiterung der Hauptspannung
(Maschineseite) je nach Steinlagenbreite entfernen, oder
anbauen. Dazu Schraube „D" entfernen.
Stellschraube „E" für Schrägstellung/Vorspannung der
äußeren Stahllamelle auf die Steinlage.
Dazu Schrauben „F" etwas lösen. Schraube „E" einstellen u.
Schrauben „F" wieder anziehen.
(A)
(B)

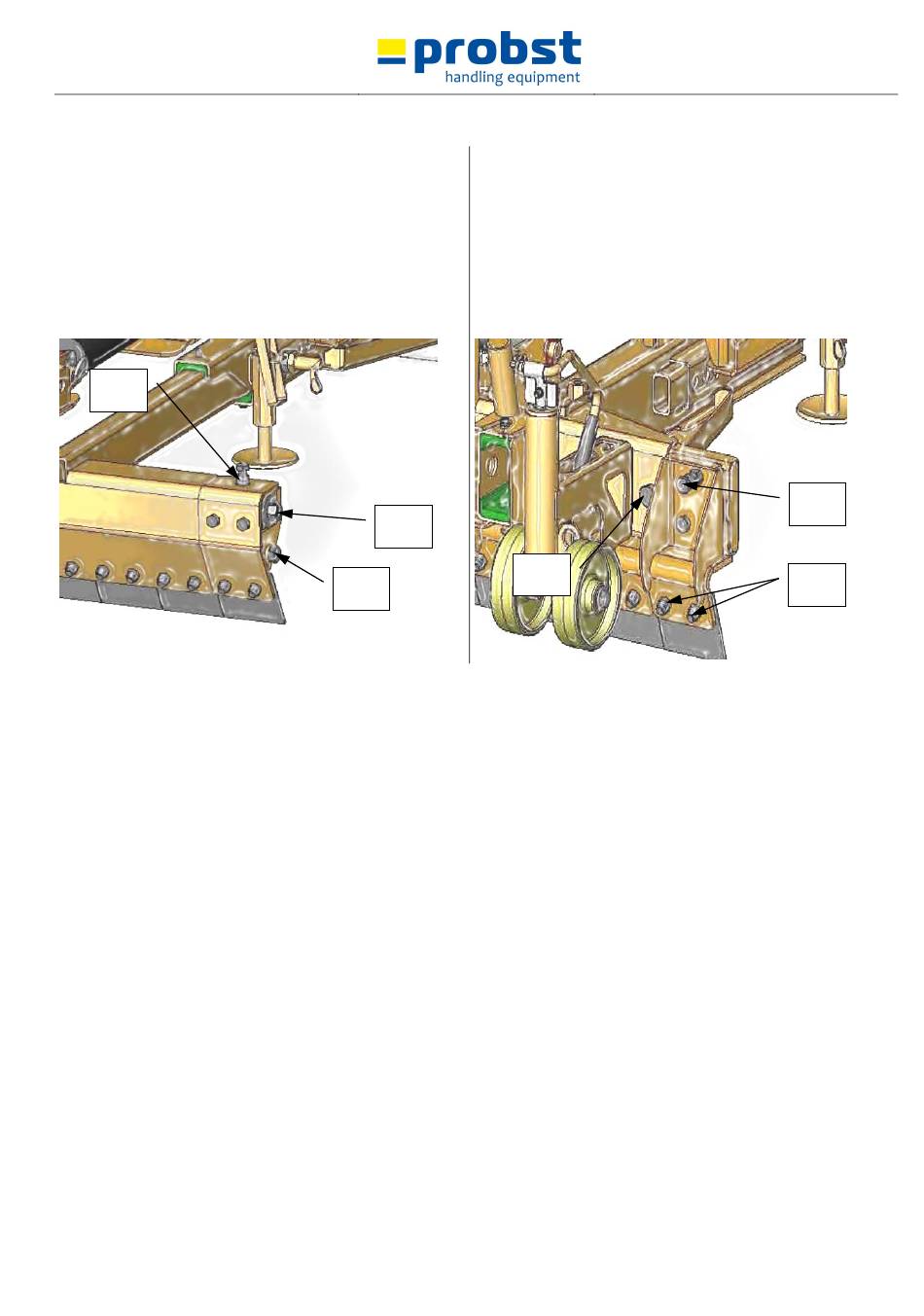

Bild 22
V1
(D)
28 / 44
(E)
(F) (F)
Bild 23
