- Seite 1 Betriebsanleitung Bedrijfshandleiding Trittstufenversetzzange TSZ Tang voor het leggen van trappen TSZ TSZ-UNI DE /NL 5310.0338...
- Seite 5 Betriebsanleitung Original Betriebsanleitung Trittstufenversetzzange TSZ TSZ-UNI 5310.0338...
-
Seite 6: Inhaltsverzeichnis
Wartung und Pflege ............................. 23 Wartung ................................ 23 7.1.1 Mechanik ............................... 23 7.1.2 Zusätzlich bei Stahlgreifpratzen (WB-SQ) ....................24 Störungsbeseitigung ............................ 25 Reparaturen ..............................25 Prüfungspflicht ............................. 25 Hinweis zum Typenschild ..........................26 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 26 5310.0338... -
Seite 7: Eg-Konformitätserklärung
Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 21.11.2018................(M. Probst, Geschäftsführer) 5310.0338... -
Seite 8: Sicherheit
Sicherheit 4 / 26 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. -
Seite 9: Erklärung Der Piktogramme
Sicherheit 5 / 26 2.3.1 Erklärung der Piktogramme Wechselautomat geschlossen Wechselautomat offen Beschädigte Zubehörteile nicht verwenden, gegebenenfalls ersetzen! Gliedmaßen nicht unter die angehobene Last halten! Erlaubte Anschlagmittel: Haken und Lasthebeband. Verletzungsgefahr! Lastsicherungskette (Zurrkette) darf nicht als Anschlagkette verwendet werden! Wenn die Last in die Lastsicherungskette fällt, muss die Kette fachgerecht geprüft und bei Bedarf ersetzt werden. -
Seite 10: Sicherheitskennzeichnung
Sicherheit 6 / 26 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø... -
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit 7 / 26 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 12: Sicherheit Im Betrieb
Sicherheit 8 / 26 Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. -
Seite 13: Allgemeines
Allgemeines 9 / 26 Allgemeines Bestimmungsgemäßer Einsatz Das Gerät TSZ-UNI ist ausschließlich geeignet zum Greifen, Transportieren und Ablegen von Greifgütern wie Trittstufen, Bordsteine, Randwinkel und L-Steine. Mit dem optionalen Zubehör „Stahlgreifpratzen WB-SQ“ lassen sich auch roh behauene Steinquader greifen. Das Gerät wird mit einem entsprechenden Hebezeug/Trägergerät (z.B. Bagger) eingesetzt. •... - Seite 14 Allgemeines 10 / 26 NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Die Tragfähigkeit und Nennweiten/Greifbereiche des Gerätes dürfen nicht überschritten werden. Alle nicht bestimmungsgemäßen Transporte mit dem Gerät sind strengstens untersagt: •...
-

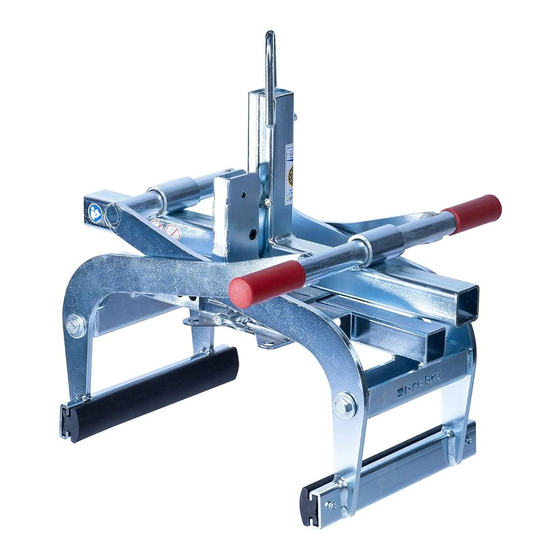

Seite 15: Übersicht Und Aufbau
Allgemeines 11 / 26 Übersicht und Aufbau Einhängeöse für Kranhaken Handgriff zur Führung des Gerätes Verstellung Greifbereich 4. Federriegel zur Greifbereichsverstellung Gummigreifbacke (auswechselbar) 6. Montageplatte für HVA Wechselautomat zum vollautomatischen Umschalten von "Greifen" auf "Lösen" Zubehör HVA-FTZ/TSZ TSZ-UNI-WB-SQ TSZ-UNI-ET Verlegen im Stapelbetrieb Greifen von roh behauenen Steinen Einstecktasche Technische Daten... -
Seite 16: Installation
12 / 26 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 17: Einstecktaschen (Optional)
Installation 13 / 26 4.1.4 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. - Seite 18 Installation 14 / 26 5310.0338...
-
Seite 19: Einstellungen
Einstellungen 15 / 26 Einstellungen Einstellung des Greifbereichs 5310.0338... - Seite 20 Einstellungen 16 / 26 5310.0338...
-
Seite 21: Zubehör - Hva Für Stapelbetrieb
Einstellungen 17 / 26 Zubehör – HVA für Stapelbetrieb 5310.0338... -
Seite 22: Bedienung
Bedienung 18 / 26 Bedienung Greifen, Versetzen und Ablegen von Lasten 5310.0338... - Seite 23 Bedienung 19 / 26 5310.0338...
-
Seite 24: Darstellung Der Wechselautomatik
Bedienung 20 / 26 Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: •Gerät ist durch das Trägergerät •Gerät wird durch das Trägergerät •Gerät wird auf das Greifgut abgesetzt angehoben... -
Seite 25: Bedienung: Stahlgreifpratzen Wb-Sq
Bedienung 21 / 26 Bedienung: Stahlgreifpratzen WB-SQ 5310.0338... - Seite 26 Bedienung 22 / 26 5310.0338...
-
Seite 27: Wartung Und Pflege
Wartung und Pflege 23 / 26 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 28: Zusätzlich Bei Stahlgreifpratzen (Wb-Sq)
Wartung und Pflege 24 / 26 Gummigreifbacken Regelmäßige Kontrolle auf Schmutz (z.B. kleine Steinpartikel) im oberen Bereich (siehe Punkte Bildausschnitt „X“ in Abb. 2) der Gummigreifbacken (6) → siehe Abb. 1 / Abb. 2. Problem: Schmutz kann die Gummigreifbacken (6) beim Greifvorgang in diesem Bereich beschädigen (indem sich Steinpartikel in den Gummi drücken). -
Seite 29: Störungsbeseitigung
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“... -
Seite 30: Hinweis Zum Typenschild
Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)! -
Seite 31: Wartungsnachweis
Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 60 W min. 50 Bkl 350 W max. 600 Tragfähigkeit / Working Load Limit WLL: kg / 1320 Eigengewicht / Dead Weight: kg / Product Name: Concrete Step Handles TSZ-UNI © all rights reserved conform to ISO 16016 Datum Name Benennung Trittstufenversetzzange Erst.
- Seite 63 A53100338/364 TSZ-UNI/MAXI 29040629 Auf beiden Seiten / on both sides 29040056 P 16.10.2017_V3 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
