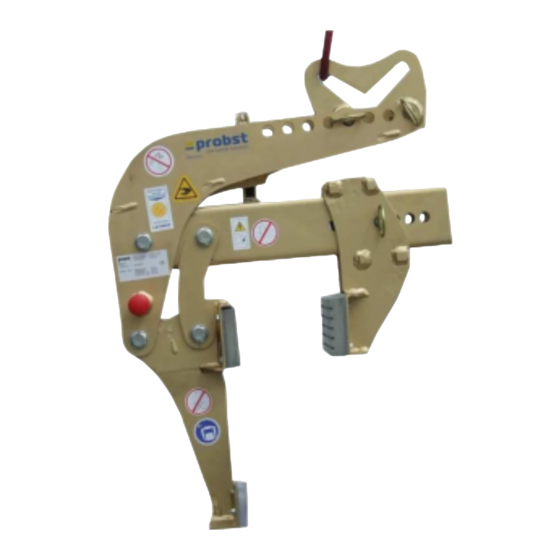

probst WEZ-2 Betriebsanleitung
Winkelelementzange
Vorschau ausblenden
Andere Handbücher für WEZ-2:
- Betriebsanleitung (118 Seiten) ,
- Betriebsanleitung (71 Seiten) ,
- Betriebsanleitung (103 Seiten)
Verwandte Anleitungen für probst WEZ-2
Inhaltszusammenfassung für probst WEZ-2
- Seite 1 Betriebsanleitung Original Betriebsanleitung Winkelelementzange WEZ WEZ-2 53100347...
- Seite 2 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.
-
Seite 3: Inhaltsverzeichnis
Störungsbeseitigung ............................ 23 Reparaturen ..............................23 Prüfungspflicht ............................. 24 Hinweis zum Typenschild ..........................25 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................ 25 Entsorgung / Recycling von Geräten und Maschinen ..................25 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100347... -
Seite 4: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 13.09.2022................(Eric Wilhelm, Geschäftsführer) 53100347... -
Seite 5: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 6: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... - Seite 7 Sicherheit GEBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe Positionierung der Einhängeöse (in der Aufhängelasche) für den 29040631 50 mm Lasthub. Positionierung der Einhängeöse (in der Aufhängelasche) für den 29040632 50 mm Leerhub (ohne Last). Positionierung der Einhängeöse (in der Aufhängelasche) für den 29041063 50 mm Lasthub.
-
Seite 8: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 9: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 10: Allgemeines
Allgemeines Bestimmungsgemäßer Einsatz Das Gerät Winkelelementzange (WEZ-2) kann an jedes beliebiges Trägergerät wie Ladekran, Bagger, Stapler etc. (mittels Schlupf, Kette oder direkt mit einem kompakten Kranhaken bis Gr. 5) angehängt werden und ist ausschließlich geeignet zum Greifen und anschließenden Versetzen von gängigen/ marktüblichen asymmetrischen und symmetrischen Greifgütern wie L-Steinen, T-Elementen oder dergleichen mit parallelen,... - Seite 11 Allgemeines ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen! (➔ Kapitel „Sicherheit im Betrieb“ und „Begriffsdefinitionen“) NICHT ERLAUBTE TÄTIGKEITEN: Eigenmächtige Umbauten am Gerät oder der Einsatz von eventuell selbstgebauten Zusatzvorrichtungen gefährden Leib und Leben und sind deshalb grundsätzlich verboten!! Tragfähigkeiten (WLL) des Gerätes dürfen nicht überschritten und Nennweiten/Greifbereiche dürfen nicht überschritten bzw.
-
Seite 12: Übersicht Und Aufbau
Allgemeines Übersicht und Aufbau Einhängeöse für Kranhaken Aufhängung für Einhängeöse (mit Schwerpunktausgleich und Einhängeposition für Leer- u. Lasthub) Tragarm mit Verstelllöchern für Schwerpunktausgleich Wechselautomatik Handgriff Abstützprofil Greifbacken Auflageplatte Greifbacken (verschiebbar) Querholm mit Verstelllöchern für Greifbereichseinstellung Abb.1 Technische Daten Typ: Tragfähigkeit Eigengewicht Greifbereich... -
Seite 13: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln... -
Seite 14: Einstecktaschen (Optional)
Installation 4.1.3 Einstecktaschen (optional) Um eine Verbindung zwischen dem Gabelstapler und der Einstecktasche herzustellen, fährt man mit den Gabelstapler-Zinken in die Einstecktaschen hinein. Danach arretiert man diese entweder mittels der Arretierungsschrauben, welche durch eine vorzusehende Bohrung in den Zinken gesteckt wird, oder mittels einer Kette oder eines Seils, das durch die Öse an den Einstecktaschen und um den Gabelträger gelegt werden muss. -
Seite 15: Bedienung
Bedienung Bedienung Allgemein Vorsicht bei Einstellungsarbeiten! Verletzungsgefahr der Hände! Schutzhandschuhe verwenden. Die meisten Greifgüter / Elemente (L-Steine) mit außermittigem Schwerpunkt können mit dem Gerät (WEZ) senkrecht versetzt werden (Bild 1). Es gibt jedoch Elemente mit extrem außermittigen Schwerpunkten, die nicht über den Schwerpunktausgleich (am Tragarm mit Verstelllöchern) eingestellt werden können. In diesen Fall ist ein maximaler Schräglagenwinkel von bis zu 10°... - Seite 16 Bedienung Bild 3 Bild 4 Bild 5 Bild 6 53100347 15 / 25...
- Seite 17 Bedienung Bild 8 Bild 7 Das Drehen, Aufstellen von liegenden Greifgütern / Elementen oder das Umlegen (Kippen) ist verboten! (→ Bild 7 und Bild 8). Das Anheben von Greifgütern / Elementen in der Leerhubposition (→ Bild 9) ist verboten! Bild 9 53100347 16 / 25...
-
Seite 18: Einstellung Und Bedienung
Bedienung Einstellung und Bedienung • Zuerst die Dicke des vertikalen langen Schenkels des Greifgutes (L-Stein) messen. • Danach das geöffnete (arretierte) Gerät (WEZ) mit dem verschiebbaren Greifbacken (9) am Querholm mit Verstelllöcher (10) die kleinstmögliche Greifweite einstellen. • Hierzu Klappstecker (A) öffnen und dann Steckbolzen (B) entnehmen und nach erfolgter Greifbereichseinstellung wieder einstecken u. - Seite 19 Bedienung • Das Gerät (WEZ) hängt etwas schräg. Man fährt mit dem Abstützprofil gegen die Außenfläche des langen Schenkels des L-Steines und setzt das Gerät (WEZ 2) mittig ab. → Bild C • Beim Heben des ersten L-Steines müssen Sie testen, ob das Greifgut senkrecht hängt und dass die Auflageplatte (8) am Greifgut (L-Stein) aufliegt.
- Seite 20 Bedienung Beim Anhebevorgang des Gerätes mit Greifgut ist unbedingt zu beachten, dass sich der Tragarm (3) nicht über die Maximalstellung hinaus bewegt (siehe Bild F), da sonst die Spannkraft zu gering wird und das Greifgut herausfallen könnte. Unfallgefahr!!! Abhilfe kann geschafft werden, indem der Greifbereich durch Verschieben des verschiebbaren Greifbackens (9) nach innen vorgenommen wird.
- Seite 21 Bedienung Zum Transportieren des Gerätes ohne Greifgut erfolgt in der „Leerhub Position“ (siehe Bild I). Hierzu muss die Wechselautomatik (2) verriegelt sein (siehe Bild J 1). Dies wird erreicht, wenn das Greifgut abgesetzt ist und das leere Gerät (WEZ ohne Greifgut ) angehoben wird.
-
Seite 22: Darstellung Der Wechselautomatik
Bedienung Darstellung der Wechselautomatik Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut abgesetzt •... -
Seite 23: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 24: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht ab (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Greifbereich entsprechend auf die zu Es ist der falsche Greifbereich eingestellt (optional) transportierenden Güter einstellen Die Materialoberfläche ist verschmutzt... -
Seite 25: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 26: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... -
Seite 27: Wartungsnachweis
(durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:... - Seite 28 ca. 695 Die meisten Elemente mit aussermittigem Symmetrische Elemente, wie z.B. Schwerpunkt können mit der WEZ ÖW min. ca.28 T-Elemente dürfen mit der WEZ senkrecht versetzt werden, es gibt jedoch GW min. 50 versetzt werden, hängen aber bedingt Elemente mit extrem aussermittigen durch die Bauart nie senkrecht / Schwerpunkten, die nicht eingestellt ca.
- Seite 29 43100912 30320050 20540036 21600002 30320050 20540036 33503390 20100019 20400006 20530019 21600002 20530038 20550015 40110040 siehe separate Liste see separate list 33503274 20540036 43100911 36410154 33503274 20040005 32330060 29040632 20400006 29040631 20000096 30320050 36350002 43100911 20540024 36350002 43100914 20000008 20000008 Für Maße, ohne Toleranzangaben gelten folgende Normen Spanen + Biegen Schweißkonstruktionen Thermisches Schneiden...
- Seite 30 40110154 20530050 40110054 © all rights reserved conform to ISO 16016 Datum Name Benennung Einsatz für WA-L,komplett Erst. 24.8.2011 Perumal.Hurth Gepr. 24.9.2013 Joerg.Werner Artikelnummer/Zeichnungsnummer Blatt E40110040 Zust. Urspr. N236-1 Ers. f. Ers. d.
-
Seite 31: Typenschild
A53100347 WEZ-2 29041063 29041064 29040631 29040632 29040056 29040629 Typenschild Erstellt/Created: Zuletzt geändert/Last changed: Simon,Swen Blatt / Sheet: 1 / 1 04.11.2016 / Krasnikov, Igor 20.06.2022 / Simon, Swen Version: Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
