- Seite 1 FTZ-MAXI-25 Betriebsanleitung Instruktionsbok 53100344...
- Seite 5 FTZ-MAXI-25 Betriebsanleitung 53100344 Original Betriebsanleitung...
- Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach. Für Länder außerhalb der EU / EFTA erstellen wir Ihnen gerne ein Angebot für eine Betriebsanleitung in Landessprache, falls die Übersetzung nicht durch den Händler/Importeur organisiert werden kann.
-
Seite 7: Inhaltsverzeichnis
Störungsbeseitigung ........................17 Reparaturen ........................... 17 Prüfungspflicht ..........................18 Hinweis zum Typenschild ....................... 19 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ............19 Entsorgung / Recycling von Geräten und Maschinen ..............19 Änderungen gegenüber den Angaben und Abbildungen in der Betriebsanleitung sind vorbehalten. 53100344... -
Seite 8: Eg-Konformitätserklärung
DIN EN ISO 13857 Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen Dokumentationsbevollmächtigter: Name: Jean Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 24.07.2023................(Eric Wilhelm, Geschäftsführer) 53100344... -
Seite 9: Sicherheit
Sicherheit Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot. Wenn es nicht eingehalten wird, sind Tod und schwerste Verletzungen, oder Sachschäden die Folge. -
Seite 10: Sicherheitskennzeichnung
Sicherheit Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 29040210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 29040212 Ø 50 mm 29040211 Ø... -
Seite 11: Persönliche Sicherheitsmaßnahmen
Sicherheit Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •... -
Seite 12: Sicherheit Im Betrieb
Sicherheit Sicherheit im Betrieb 2.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt. •... -
Seite 13: Allgemeines
Allgemeines Allgemeines Bestimmungsgemäßer Einsatz Das Gerät FTZ-MAXI ist universell einsetzbar zum Greifen und Versetzen von sauberen und an den Greifflächen unverschmutzter marktüblicher Betonfertigteile; Trittstufen; Bordsteinen (auch Naturbordsteinen), sowie von Kassler Bord (Bus- und Bahn-Profilstein) und dergleichen. In Verbindung mit einem Hebezeug/Trägergerät wie z.B. Bagger oder Kräne. ACHTUNG: Das Arbeiten mit diesem Gerät darf nur in bodennahem Bereich erfolgen! (➔... - Seite 14 Allgemeines • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •...
-
Seite 15: Übersicht Und Aufbau

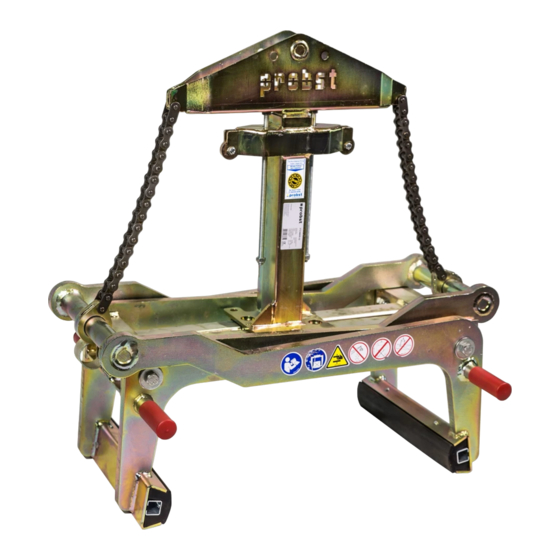

Allgemeines Übersicht und Aufbau Bolzen für Einhängeöse Wechselautomatik zur vollautomatischen Verstellung Oberteil von Greifen u. Öffnen Handgriff zur Führung Teleskoprohr der FTZ-MAXI Greifarm Gummigreifbacke Einstellung für Greifbereich Gummigreifbacke Handgriff zur Führung der FTZ-MAXI Technische Daten Die genauen technischen Daten (wie z.B. Tragfähigkeit, Eigengewicht, etc.) sind dem Typenschild zu entnehmen. 53100344 10 / 19... -
Seite 16: Installation
Installation Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei... -
Seite 17: Einstecktaschen (Optional)
Installation 4.1.3 Einstecktaschen (optional) Um eine sichere Verbindung zwischen dem Gabelstapler und der Einstecktasche (3) herzustellen, fährt man mit den Gabelstapler-Zinken (1) in die Einstecktasche (3) hinein. Danach arretiert man diese entweder mittels Arretierungsschrauben (2), welche durch eine vorzusehende Bohrung in die Stapler-Zinken (1) gesteckt wird, oder mittels einer Kette oder eines Seils (4), das durch die Ösen an den Einstecktasche (3) und um den Gabelträger () gelegt werden muss. -
Seite 18: Einstellungen
Einstellungen Einstellungen Einstellung des Greifbereichs Bevor ein Greifgut angehoben und versetzt werden kann, muss die entsprechende Greifbereich eingestellt werden. Da sonst nicht gewährleistet ist, dass die Spannkraft zum sicheren Greifen des Greifgutes ausreicht und das Greifgut könnte abrutschen! • Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen. Greifbereich immer zuerst auf der einen u. -
Seite 19: Einstellung Der Höhenverstellbare Auflage (Zubehör)
Bedienung Einstellung der Höhenverstellbare Auflage (Zubehör) Bei der Verwendung des Gerätes im Stapelbetrieb zum Abgreifen einzelner übereinander liegenden Steinplatten, ist es empfehlenswert das Zubehörteil „Höhenverstellbare Auflage“ HVA-FTZ/TSZ ein zusetzten (siehe Abbildung). Somit muss die Eintauchtiefe für Greifgüter mit gleichen Abmessungen nicht immer aufs Neue festgelegt werden. - Seite 20 Bedienung Das Gerät ist mit einer Wechselautomatik ausgerüstet, das heißt das ÖFFNEN und SCHLIESSEN der Greifarme erfolgt durch das Absetzen und Anheben des Gerätes. Bildliche Darstellungen der Schaltpositionen der Wechselautomatik: • Gerät ist durch das Trägergerät • Gerät wird auf das Greifgut •...
-
Seite 21: Wartung Und Pflege
Wartung und Pflege Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann. -
Seite 22: Störungsbeseitigung
Wartung und Pflege Störungsbeseitigung STÖRUNG URSACHE BEHEBUNG Die Klemmkraft ist nicht ausreichend, die Last rutscht (optional) Die Greifbacken sind abgenutzt Greifbacken erneuern (optional) Traglast ist größer als zulässig Traglast reduzieren Greifbereichs-Einstellung Es ist der falsche Greifbereich Greifbereich entsprechend auf die zu (optional) eingestellt transportierenden Güter einstellen... -
Seite 23: Prüfungspflicht
• Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.de • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung/ Expert inspection“... -
Seite 24: Hinweis Zum Typenschild
(z.B. Kran, Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original- Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original-Betriebsanleitung mit zuliefern)! Entsorgung / Recycling von Geräten und Maschinen... - Seite 25 (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden. per E-Mail an: service@probst-handling.de / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
- Seite 29 FTZ-MAXI-25 Instruktionsbok 53100344 Översättning af original instruktionsbok...
- Seite 30 Undanröjning av störningar ......................17 Reparationer..........................17 Kontrollplikt ............................ 18 Information om typskylten ......................19 Information om uthyrning/utlåning av PROBST-maskiner ............. 19 Bortskaffande/återvinning av utrustning och maskiner ..............19 Vi förbehåller oss rätten att ändra informationen och illustrationerna i bruksanvisningen. 53100344...
-
Seite 31: Konformitet Ce
Säkerhetsavstånd mot att nå farozoner med de övre och emellan extremiteterna. Safety distance against reaching hazard places with the upper extremities Auktoriserad person för CE-dokuments: Namn: Jean Holderied Adress: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Signatur, uppgifter om undertecknad: Erdmannhausen, 01.09.2023................(Eric Wilhelm, Verkställande Direktör) -
Seite 32: Säkerhet
Säkerhet Säkerhet Säkerhetsanvisningar Livsfara! Betecknar en fara. Om den inte undviks blir följden dödsfall eller mycket allvarliga personskador. Farlig situation! Betecknar en farlig situation. Om den inte undviks kan person- eller sakskador bli följden. Förbud! Betecknar ett förbud. Om det inte efterlevs blir följden dödsfall, mycket allvarliga personskador eller sakskador. -
Seite 33: Säkerhetsmärkning
Säkerhet Säkerhetsmärkning FÖRBUDSSYMBOLER Symbol Innebörd Beställningsnr Storlek 29040210 Ø 30 mm Gå aldrig under svävande last. Livsfara! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Inga konformade gripgods får gripas. 29040212 Ø 50 mm 29040211 Ø 80 mm 29040216 Ø... -
Seite 34: Personliga Säkerhetsåtgärder
Säkerhet Personliga säkerhetsåtgärder • Alla som använder maskinen måste ha läst och förstått bruksanvisningen och säkerhetsföreskrifterna. • Maskinen och alla överordnade maskiner som den är monterad i får endast användas av kvalificerade personer som har fått detta i uppdrag. • Endast maskiner med handtag får köras manuellt. -
Seite 35: Säkerhet Under Driften
Säkerhet Säkerhet under driften 2.9.1 Allmänt • Arbete med enheten får endast utföras i områden nära marken. • Det är förbjudet att svänga enheten över personer. • Det är förbjudet att stå under en hängande last. Fara för livet! • Manuell styrning är endast tillåten för redskap med handtag. -
Seite 36: Allmänt
Allmänt Allmänt Avsedd användning FTZ-MAXI kan användas universellt för att gripa och förflytta rena och okontaminerade greppytor på kommersiellt tillgängliga prefabricerade betongdelar, trappsteg, kantstenar (även naturliga kantstenar) samt Kassler kantstenar (profilerad sten för bussar och järnvägar) och liknande. I samband med en lyft-/bäranordning, t.ex. en grävmaskin eller en kran. OBS! Den här maskinen får endast användas på... - Seite 37 Allmänt • Maskinen får endast användas enligt vad som beskrivs i bruksanvisningen. Gällande säkerhetsföreskrifter och relevanta lagstadgade bestämmelser samt försäkran om överensstämmelse måste därvid beaktas. • All annan användning betraktas som ej avsedd och är förbjuden! • Gällande lagstadgade säkerhetsföreskrifter och olycksförebyggande föreskrifter på användningsplatsen måste följas.
-
Seite 38: Översikt Och Uppbyggnad
Allmänt Översikt och uppbyggnad Bult för upphängningsögla Automatisk omställning för helautomatisk justering av Topp grip och öppning Handtag för styrning Teleskopiskt rör av FTZ-MAXI Griparm Gummi gripkäft Gummi gripkäft Inställning för greppområdet Handtag för styrning av FTZ-MAXI Tekniska data De exakta tekniska uppgifterna (till exempel bärhållfasthet och egenvikt) framgår av typskylten. 53100344 10 / 19... -
Seite 39: Installation
Installation Installation Mekanisk fastsättning Använd endast original Probst-tillbehör; i tveksamma fall, kontakta tillverkaren. Lastkapaciteten hos bäraren/lyftanordningen får inte överskridas av belastningen från bäraren/lyftanordningen, de valfria tillbehören (rotationsmotor, insättningsfickor, kranarmbågar etc.) och den extra belastningen från greppgodset! Griparna måste alltid vara kardanledda så att de kan svänga fritt i alla lägen. -
Seite 40: Fickor (Valfritt)
Installation 4.1.3 Fickor (valfritt) För att skapa en säker förbindelse mellan gaffeltrucken och insättningsfickan (3) sätts gaffeltruckens tänder (1) in i insättningsfickan (3). De låses sedan antingen med hjälp av låsskruvar (2), som sätts in genom ett hål i gaffeltänderna (1), eller med hjälp av en kedja eller ett rep (4), som måste föras genom öglorna på... -
Seite 41: Betjäning
Betjäning Betjäning Inställning av greppområdet Innan ett föremål som ska greppas kan lyftas och flyttas måste motsvarande greppområde ställas in. I annat fall är det inte garanterat att klämkraften är tillräcklig för att hålla fast det föremål som ska greppas och det kan glida av! •... -
Seite 42: Inställning Av Höjdinställbart Fäste(Tillbehör)
Driftsanvisning Inställning av höjdinställbart fäste(tillbehör) När maskinen används i staplingsdrift för att gripa tag i enskilda stenplattor som ligger ovanpå varandra rekommenderar vi att använda tillbehörsdelen ”höjdinställbart fäste” HVA-FTZ/TSZ (se bild). Därmed behöver inte fastställningen av gripdjupet inte göras om för gripgods med samma mått. I staplingsdrift får man endast gripa tag i den översta stenplattan! •... - Seite 43 Driftsanvisning Maskinen är utrustad med en växlingsautomatik vilket innebär att ÖPPNING och STÄNGNING av griparmarna sker genom att maskinen sätts ner respektive lyfts upp. Bilder som illustrerar växlingsautomatikens omkopplingspositioner: • Maskinen är upplyft av • Maskinen sätts ner över • Maskinen lyfts upp av bärmaskinen bärmaskinen gripgodset •...
-
Seite 44: Underhåll Och Skötsel
Underhåll och skötsel Underhåll och skötsel Underhåll För att garantera felfri funktion, driftsäkerhet och livslängd hos maskinen ska de underhållsarbeten som anges i tabellen nedan utföras enligt angivna tidsintervall. Endast originalreservdelar får användas. I annat fall upphör garantin att gälla. Maskinen måste vara avstängd vid alla arbeten! Vid alla arbeten måste det säkerställas att maskinen inte kan stängas oavsiktligt. -
Seite 45: Undanröjning Av Störningar
Underhåll och skötsel Undanröjning av störningar STÖRNING ORSAK ÅTGÄRD Klämkraften är inte tillräcklig, lasten halkar ur (tillval) Gripkäftarna är slitna Byt gripkäftar (tillval) Bärlasten är större än tillåtet Minska bärlasten Inställning av gripområde Ställ in gripområdet enligt det gods Fel gripområde inställt (tillval) som ska transporteras Materialytan är smutsig eller materialet... -
Seite 46: Kontrollplikt
åtgärdas (→ DGUV-regel 100-500). • Motsvarande lagstadgade bestämmelser och försäkran om överensstämmelse måste beaktas! • Sakkunnigkontroll kan även utföras av tillverkaren Probst GmbH. Kontakta oss på: service@probst-handling.de • Vi rekommenderar att efter utförd kontroll och åtgärd av fel på maskinen ska kontrollplaketten ”Sakkunnigkontroll/Expert inspection”... -
Seite 47: Information Om Typskylten
Exempel: Information om uthyrning/utlåning av PROBST-maskiner Vid uthyrning/utlåning av PROBST-maskiner måste ovillkorligen den tillhörande originalbruksanvisningen medfölja (om ett annat språk talas i användningslandet ska dessutom en översättning till detta språk medfölja originalbruksanvisningen)! Bortskaffande/återvinning av utrustning och maskiner Produkten får endast tas ur drift och förberedas för bortskaffande/återvinning av kvalificerad personal. - Seite 48 (av en auktoriserad verkstad)! Efter varje genomfört underhållsintervall måste det här underhållsintyget (med underskrift och stämpel) ovillkorligen skickas till oss via e-post till service@probst-handling.de / per fax eller post Ägare: _ _ _ _ _ _ _ _ _ _ _ _ _...
