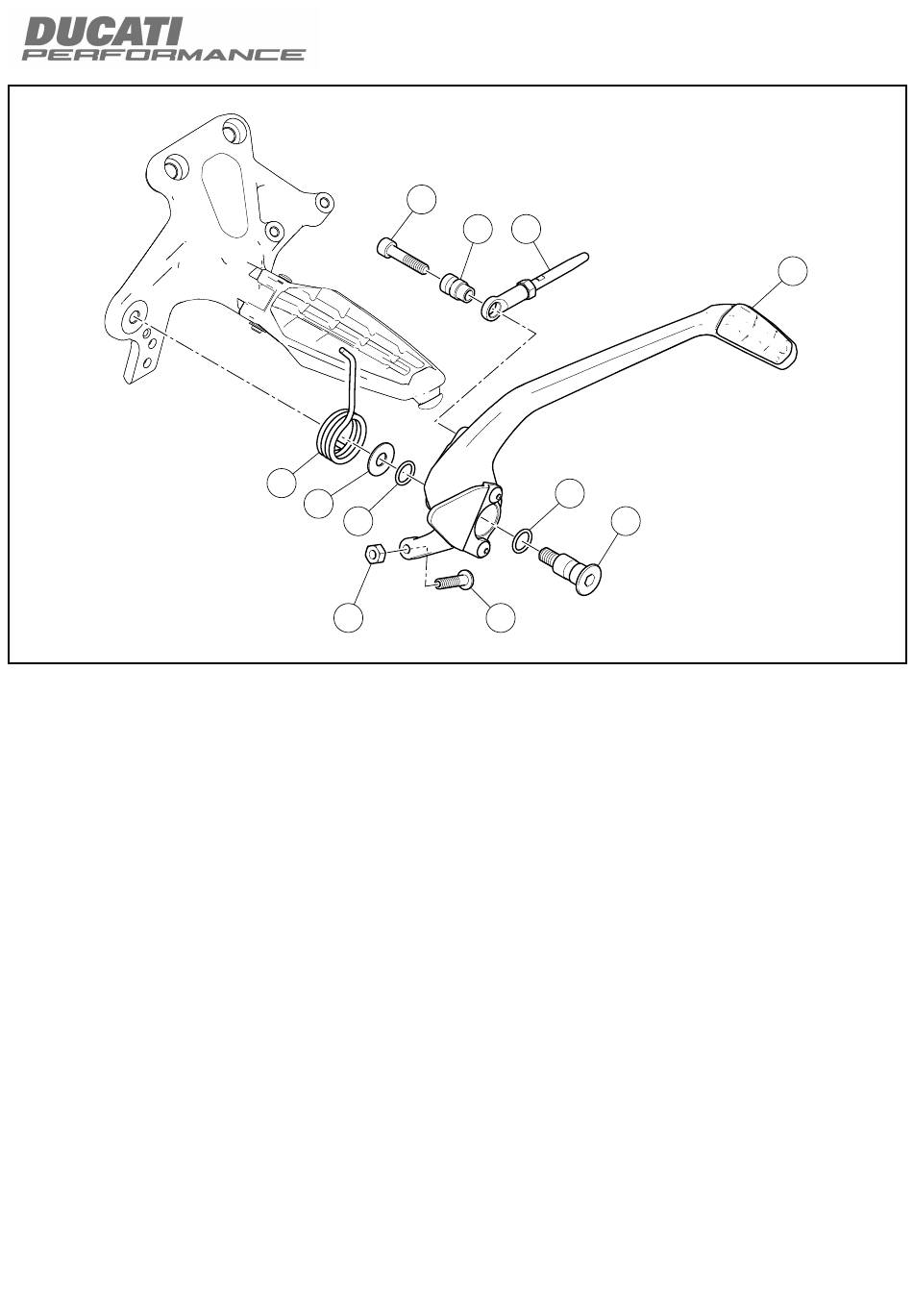

Scomposizione gruppo piastra portapedana destra
Svitare e rimuovere il perno (L3), i n.2 anelli OR (L2) e la rosetta
(L4).
Sfilare la molla (S) e rimuovere la leva freno posteriore (L1).
Svitare la vite (L5), rimuovere l'asta pompa freno (G2) e il
distanziale (L6).
Svitare il grano di registro (N1) mantenendo dal lato opposto il
dado (N2).
Recuperare la molla (S), la vite (L5), il distanziale (L6), l'asta pompa
freno (G2), la vite di registro (N1) e il dado (N2).
8
L5
S
L4
L2
N2
L6
G2
L2
L3
N1
RH footpeg holder plate unit disassembly
Loosen and remove pin (L3), no.2 O-rings (L2) and washer (L4).
Slide spring (S) out and remove rear brake lever (L1).
Loosen screw (L5), remove brake master cylinder rod (G2) and
spacer (L6).
Loosen adjuster dowel (N1) while holding nut (N2) on the opposite
side.
Collect spring (S), screw (L5), spacer (L6), brake master cylinder
rod (G2), adjuster screw (N1) and nut (N2).
L1
ISTR 803 / 00
