D
E1
J
E2

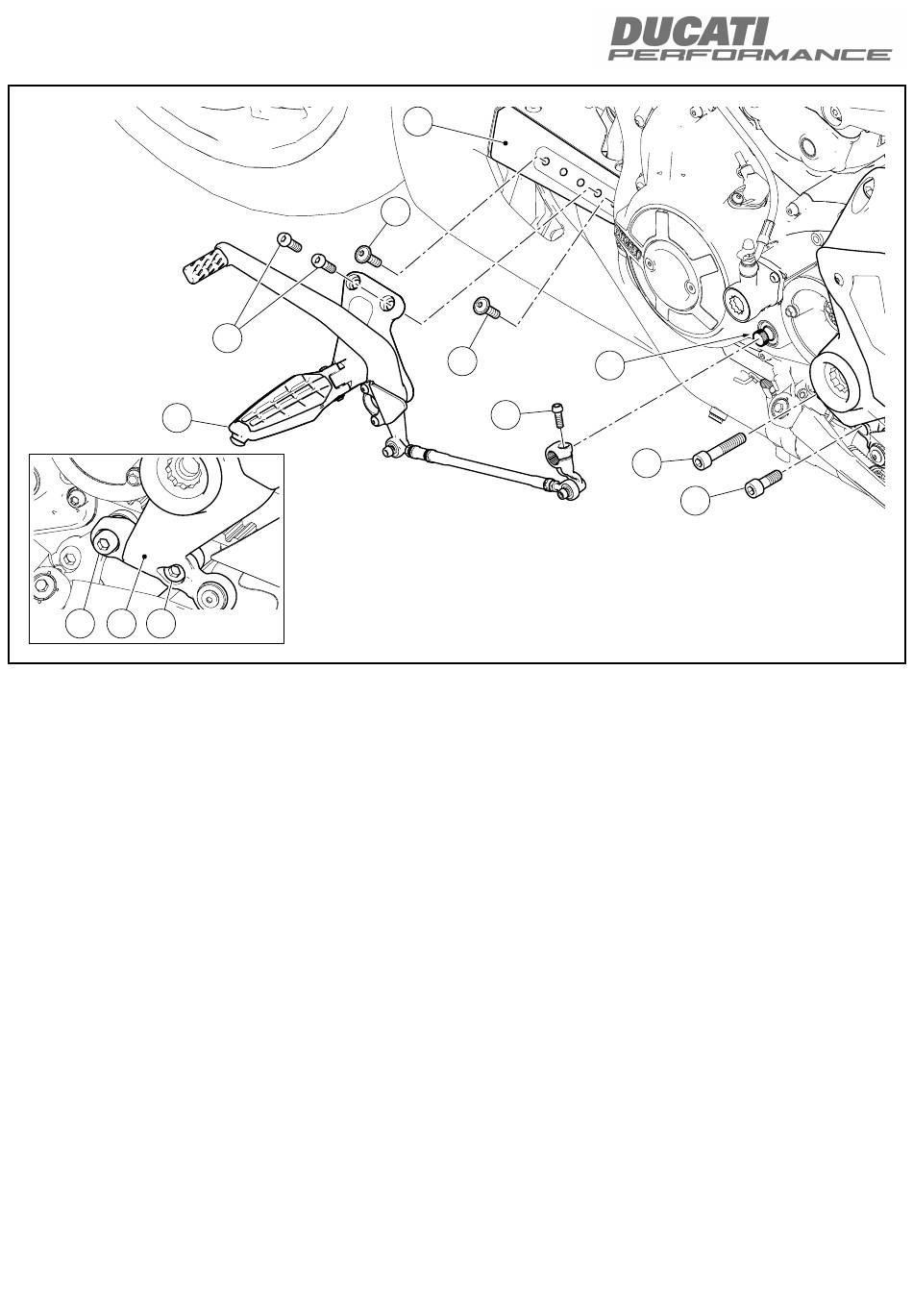

Desmontaje grupo placa porta estribo izquierda
Operando en el lado izquierdo de la motocicleta, desatornillar el
tornillo (D1) que fija el grupo placa porta estribo izquierda (A) al eje
acanalado (I).
Desatornillar los 2 tornillos (D2) que fijan el grupo placa porta
estribo izquierda (D) al soporte radiadores (F).
Quitar el grupo placa porta estribo izquierda (D).
Desatornillar y recuperar los 2 tornillos (C).
Desatornillar los tornillos (E1) y (E2) que fijan la placa izquierda (J)
al cárter.
Limpiar y eliminar los residuos de compuesto para roscas.
ISTR 803 / 00
D2
F
C
C
D1
左フットペグホルダープレートユニットの取り外し
車両の左側で作業します。左フットペグホルダープレートユニッ
ト (A) をスプラインシャフト (I) に固定しているスクリュー
(D1) を緩めて外します。
左フットペグホルダープレートユニット (D) をラジエーターマウ
ント (F) に固定している 2 本のスクリュー (D2) を緩めて外し
ます。
左フットペグホルダープレートユニット (D) を取り外します。
2 本のスクリュー (C) を緩めて外し、回収します。
左プレート (J) をクランクケースに固定しているスクリュー
(E1) および (E2) を緩めて外します。
ネジロック剤が残っている場合はこれを除去します。
I
E1
E2
5
