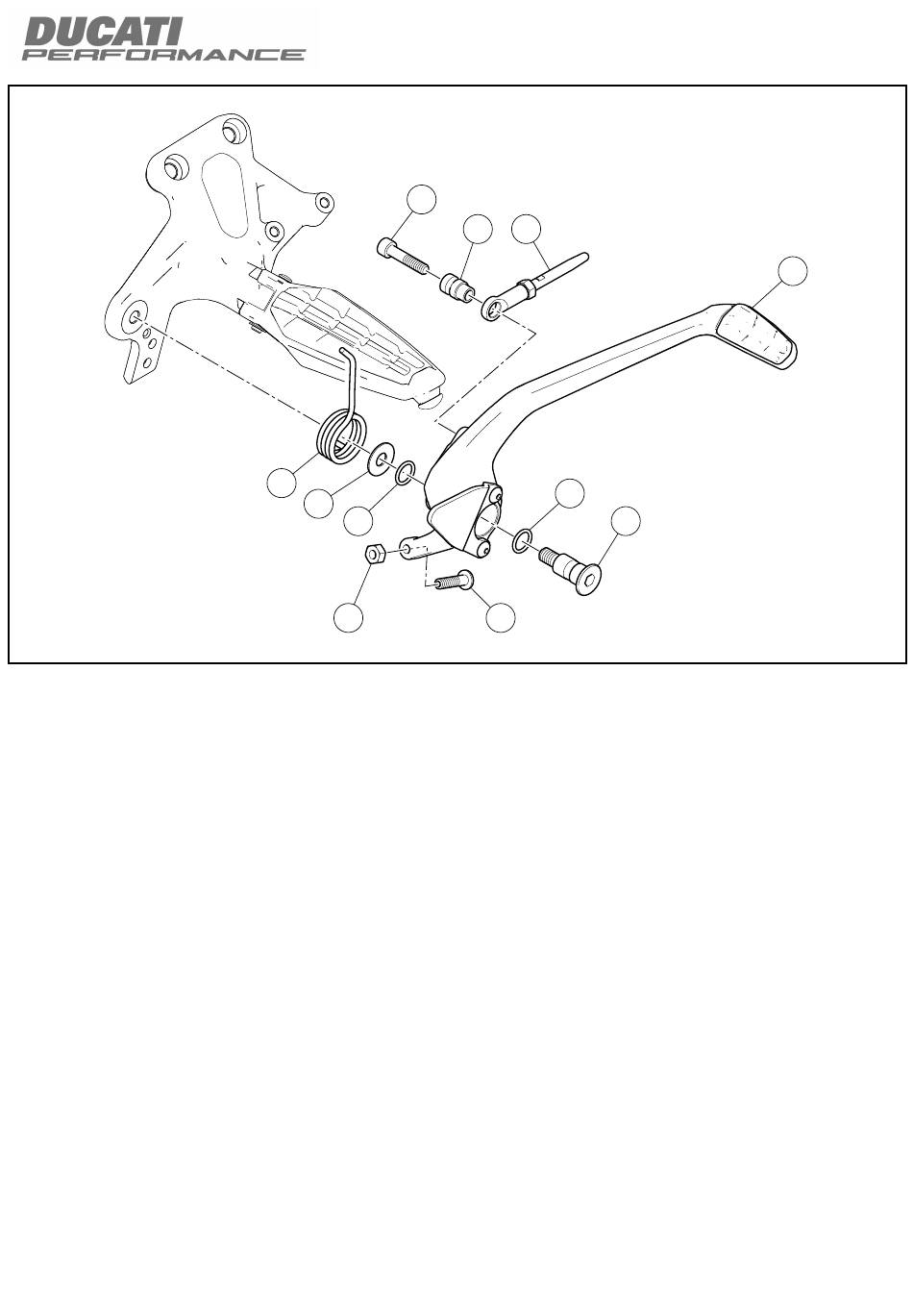

Désassemblage ensemble platine de support repose-pied
droite
Dévisser et déposer l'axe (L3), les 2 joints toriques (L2) et la
rondelle (L4).
Sortir le ressort (S) et déposer le levier de frein arrière (L1).
Desserrer la vis (L5), déposer la tige maître-cylindre de frein (G2) et
l'entretoise (L6).
Desserrer la vis sans tête de réglage (N1) en maintenant l'écrou
(N2) du côté opposé.
Récupérer le ressort (A), la vis (L5), l'entretoise (L6), la tige maître-
cylindre de frein (G2), la vis de réglage (N1) et l'écrou (N2).
8
L5
S
L4
L2
N2
L6
G2
L2
L3
N1
Zerlegen der Einheit der rechten Fußrastenhalterplatte
Den Bolzen (L3) lösen, dann gemeinsam mit den 2 O-Ringen (L2)
und der Unterlegscheibe (L4) entfernen.
Die Feder (S) herausziehen, dann den Hebel der Hinterradbremse
(L1) entfernen.
Die Schraube (L5) lösen, dann den Bremszylinderstab (G2) und das
Distanzstück (L6) entfernen.
Den Einstellstift (N1) lösen und an der gegenüberliegenden Seite
die Mutter (N2) kontern.
Die Feder (S), die Schraube (L5), das Distanzstück (L6), den
Bremszylinderstab (G2), die Einstellschraube (N1) und die Mutter
(N2) aufnehmen.
L1
ISTR 803 / 00
