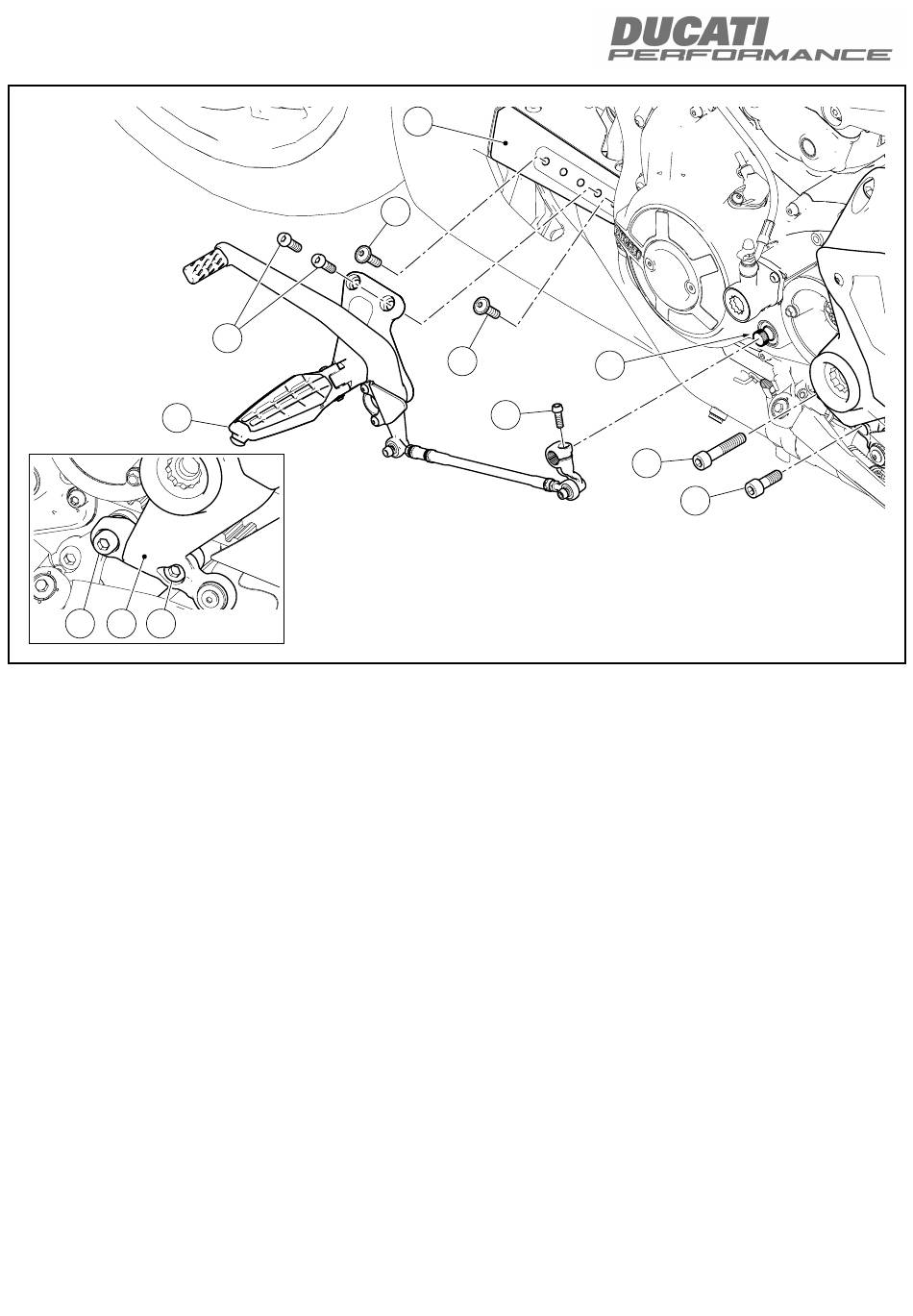

Desmontagem do grupo placa porta-patim esquerda
Atuando no lado esquerdo da moto, desatarraxe o parafuso (D1)
de fixação do grupo placa porta-patim esquerda (A) ao veio do
recartilhado (I).
Desatarraxe os 2 parafusos (D2) de fixação do grupo placa porta-
patim esquerda (D) ao suporte dos radiadores (F).
Remova o grupo placa porta-patim esquerda (D).
Desatarraxe e guarde os 2 parafusos (C).
Desatarraxe os parafusos (E1) e (E2) de fixação da placa esquerda
(J) ao cárter.
Limpe e remova eventuais resíduos de trava-roscas.
ISTR 803 / 00
D2
F
C
C
D1
LH footpeg holder plate unit removal
Working on vehicle LH side, loosen screw (D1) fastening LH
footpeg holder plate assembly (A) to splined shaft (I).
Loosen the no.2 screws (D2) securing LH footpeg holder plate
assembly (D) to radiator support (F).
Remove the LH footpeg holder plate assembly (D).
Loosen and collect the no.2 screws (C).
Loosen screws (E1) and (E2) fastening LH plate (J) to the casing.
Clean and remove any threadlocker residues.
