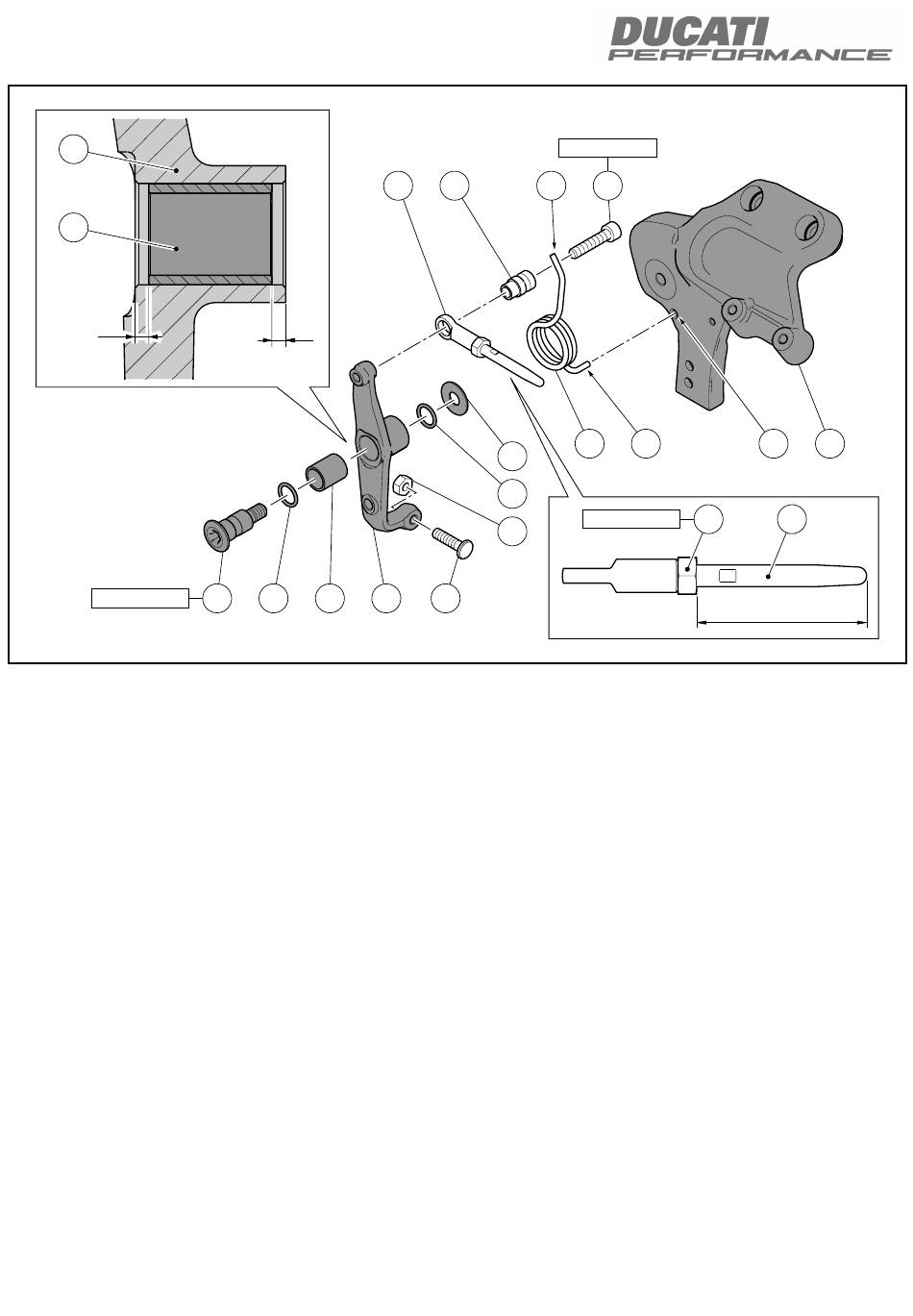

Pre-montaje grupo soporte bomba freno trasero
Montar el casquillo (39) en el orificio del reenvío (26), centrándolo
en su alojamiento, como se muestra en el recuadro.
Aplicar grasa blanca dentro del casquillo (39), en las 2 juntas
tóricas (12) y en el perno (15), excluyendo la parte roscada.
Introducir la primera junta tórica (12) en el perno (15).
Introducir el perno (15) a tope en el reenvío (26), comprobando que
la junta tórica (12) se encuentre correctamente posicionada en el
alojamiento del reenvío (26).
Del lado opuesto, introducir la segunda junta tórica (12) en el
alojamiento del reenvío (26) e introducir en el extremo del perno
(15) la arandela (18).
Introducir el separador original (L6) en el tornillo original (L5)
orientándolo como ilustra la figura.
Introducir el ojal del vástago (G2) en el separador (L6).
Aplicar LOCTITE 243 en la parte roscada que sobresale del tornillo
(L5). Introducir el tornillo (L5) en el reenvío (26).
Ajustar el tornillo (L5) al par de apriete indicado.
Montar el muelle original (S) en el reenvío (26), orientándolo como
ilustra la figura e introduciendo el extremo (S1) en la ranura del
separador (L6). Posicionar el grupo reenvío (26) pre-montado en
el soporte bomba freno (27), introduciendo el extremo (S2) del
muelle en el orificio (27A), luego introducir el perno (15).
Ajustar el perno (15) al par de apriete indicado.
Aflojar la tuerca original (G4) en el vástago (G5).
Regular el vástago (G5) hasta alcanzar la cota indicada en el
recuadro. Manteniendo bloqueado el vástago (G5), atornillar la
tuerca (G4) hasta el tope en la articulación y ajustarla al par de
apriete indicado. Atornillar la espiga de ajuste original (N1) en
el reenvío (26), orientándola como ilustra la figura. Por el lado
opuesto, en la parte que sobresale de la espiga de ajuste (N1),
atornillar la tuerca original (N2) sin ajustarla.
