Descomposição do grupo placa porta-patim direita
Desatarraxe e remova o perno (L3), os 2 anéis OR (L2) e a anilha
(L4).
Retire a mola (S) e remova a alavanca do travão traseiro (L1).
Desatarraxe o parafuso (L5), remova a haste da bomba do travão
(G2) e o espaçador (L6).
Desatarraxe o dente de afinação (N1) segurando, pelo lado oposto,
a porca (N2).
Guarde a mola (S), o parafuso (L5), o espaçador (L6), a haste da
bomba do travão (G2), o parafuso de afinação (N1) e a porca (N2).
8
L5
S
L4
L2
N2
L6
G2
L2
L3
N1

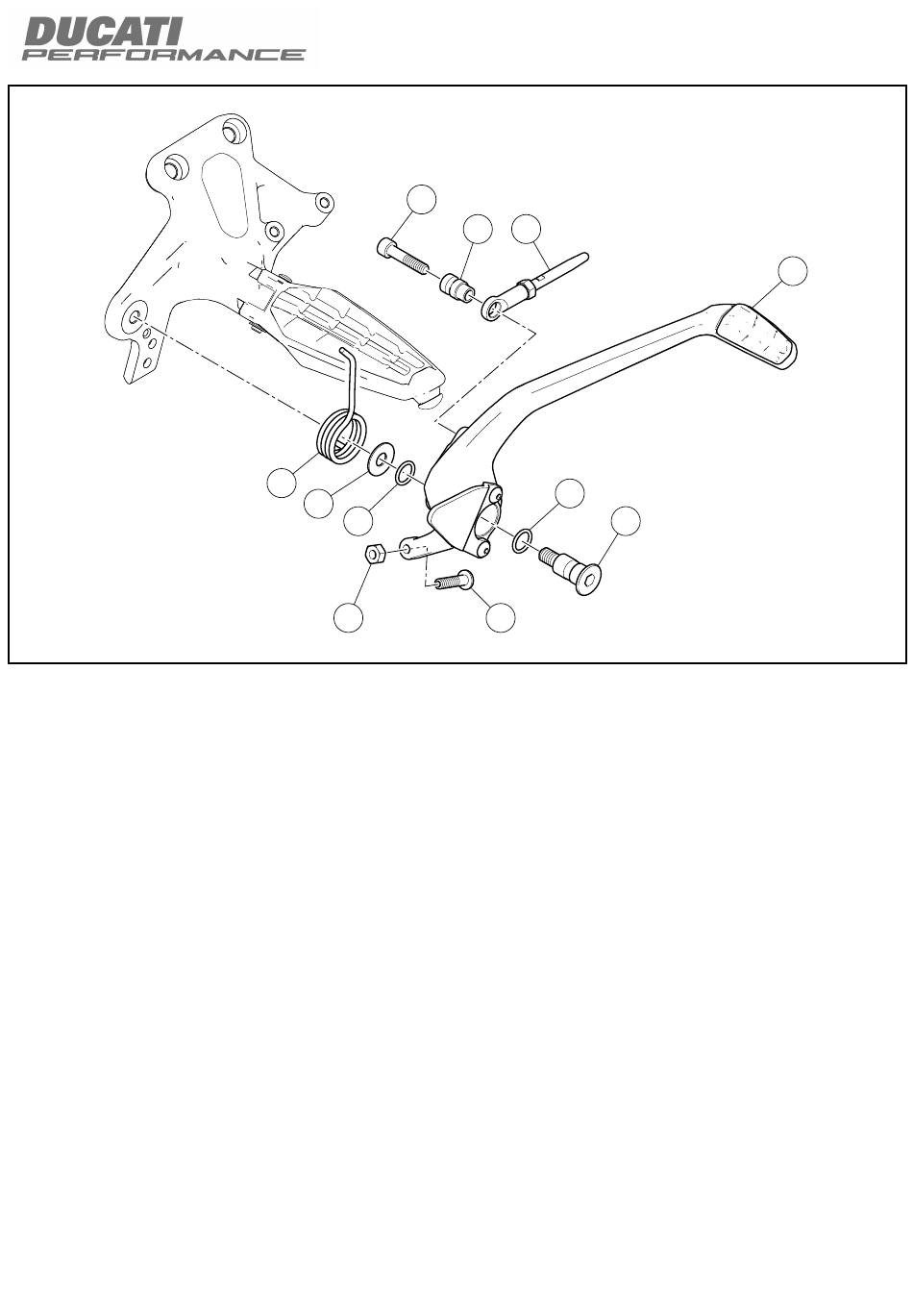

RH footpeg holder plate unit disassembly
Loosen and remove pin (L3), no.2 O-rings (L2) and washer (L4).
Slide spring (S) out and remove rear brake lever (L1).
Loosen screw (L5), remove brake master cylinder rod (G2) and
spacer (L6).
Loosen adjuster dowel (N1) while holding nut (N2) on the opposite
side.
Collect spring (S), screw (L5), spacer (L6), brake master cylinder
rod (G2), adjuster screw (N1) and nut (N2).
L1
ISTR 803 / 00
