11.3.5 Adapterblech mit Jalousieklappe oder Segeltuchstutzen - ABR

- Anschluss auf dem Gerät
Das Adapterblech dient zum Anschluss einer Jalousieklappe oder eines Segeltuchstutzens auf einem
Gerät oder Kanal. Montieren Sie zunächst den Stellmotor an der Jalousieklappe mit Blick auf die Geräte-
front rechts. Befestigen Sie dann die Jalousieklappe mit dem Stellmotor auf dem Adapterblech. Jetzt folgt
die Montage des Adapterbleches mit vormontierter Jalousieklappe und Stellmotor auf dem Gerät mittels
Schraubverbindung.
Der Stellmotor, welcher über ein 24 V-Signal vom Controller gesteuert wird, muss elektrisch angeschlossen
werden. Hierzu muss das mitgelieferte Kabel am Motor angeschlossen, durch eine Öffnung im Adapterblech
in das Gerät geführt und schließlich im E-Kasten am Controller laut Schaltplan angeschlossen werden. Bei
Downflow-Geräten muss das Kabel durch die Seitenwand geführt werden.

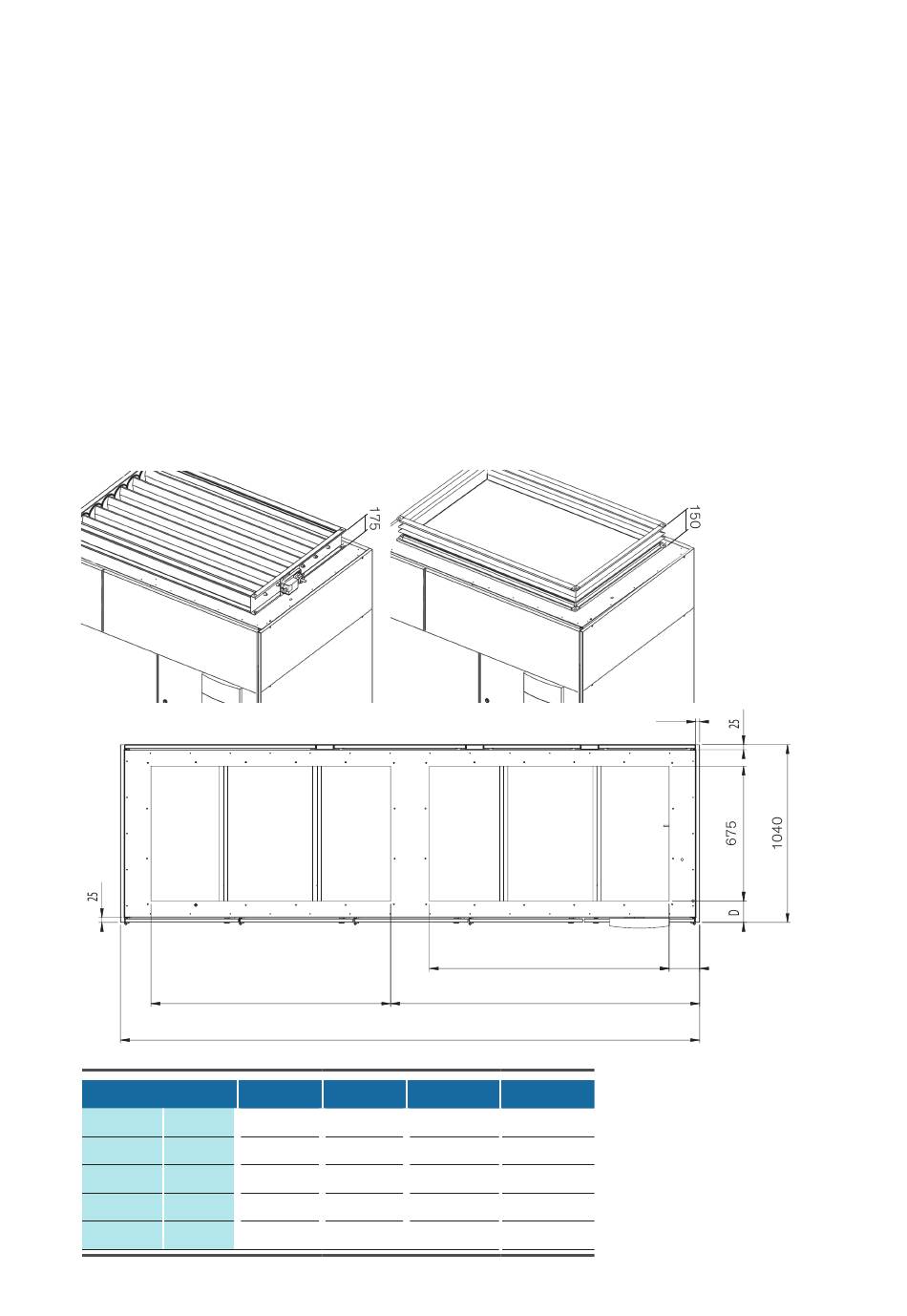

Adapterblech mit Jalousieklappe
Baugröße
A
B
C
D
F
4
C
4 5
mm 2200 2550
mm 237 275
mm 1800 2000
mm 107 107
mm -
Adapterblech mit Segeltuchstutzen
A
7
3110 3350
187
1300 1400
107
- 1697 1837
DE/02.2020 © STULZ Gmbh – alle Rechte vorbehalten
20
C B
F
8
187
107
Zum Anschluss eines
Kanals ist ein Segel-
tuchstutzen erforderlich.
Achten Sie auf die
Montage von Poten-
tialausgleichen am
Segeltuchstutzen.
