3.4 Funktionsweise des klimagerätes
Die Bedienung des Gerätes erfolgt nur über den Regler im Frontpaneel und den Hauptschalter im Elekt-
ro-Kasten. Zur Anpassung der Luftmenge an den Bedarf der Anlage lässt sich die Drehzahl der Ventilatoren
stufenlos über den Controller mittels 0-10V Signal einstellen.
Im Lufteintritt ist ein Temperatur- und Feuchtigkeitsfühler installiert.
Die Sollwerte lassen sich am Regler einstellen.
Um die Zulufttemperatur zu regeln, stellt der Regler das 2-Wege-Ventil im Kaltwasserkreislauf und somit
die Kaltwassermenge des Direktkühlers ein. Die Geräteversion mit dem Kühlsystem CW2 verfügt über zwei
getrennte Kaltwasserkreisläufe, die im Umschaltbetrieb funktionieren. Bei Ausfall des ersten Kreislaufs, kann
auf den zweiten Kreislauf umgeschaltet werden.
Für die Option Heizen steht eine elektrische Heizung zur Verfügung.
Um eine Entfeuchtung der Rückluft zu erreichen, wird die Drehzahl der Ventilatoren abgesenkt.
Eine Befeuchtung kann mit einem optionalen Dampfbefeuchter realisiert werden.
Die Regelung eines Klimagerätes erfolgt autark durch den eingebauten C7000IOC. Das Bedienkonzept
ermöglicht, dass bis zu 19 weitere Geräte von einem Gerät gesteuert werden können. Die Geräte können ein-
zeln aufgestellt werden, wobei die Steuerungsleitung eine maximale Gesamtlänge von 1000 m haben darf.

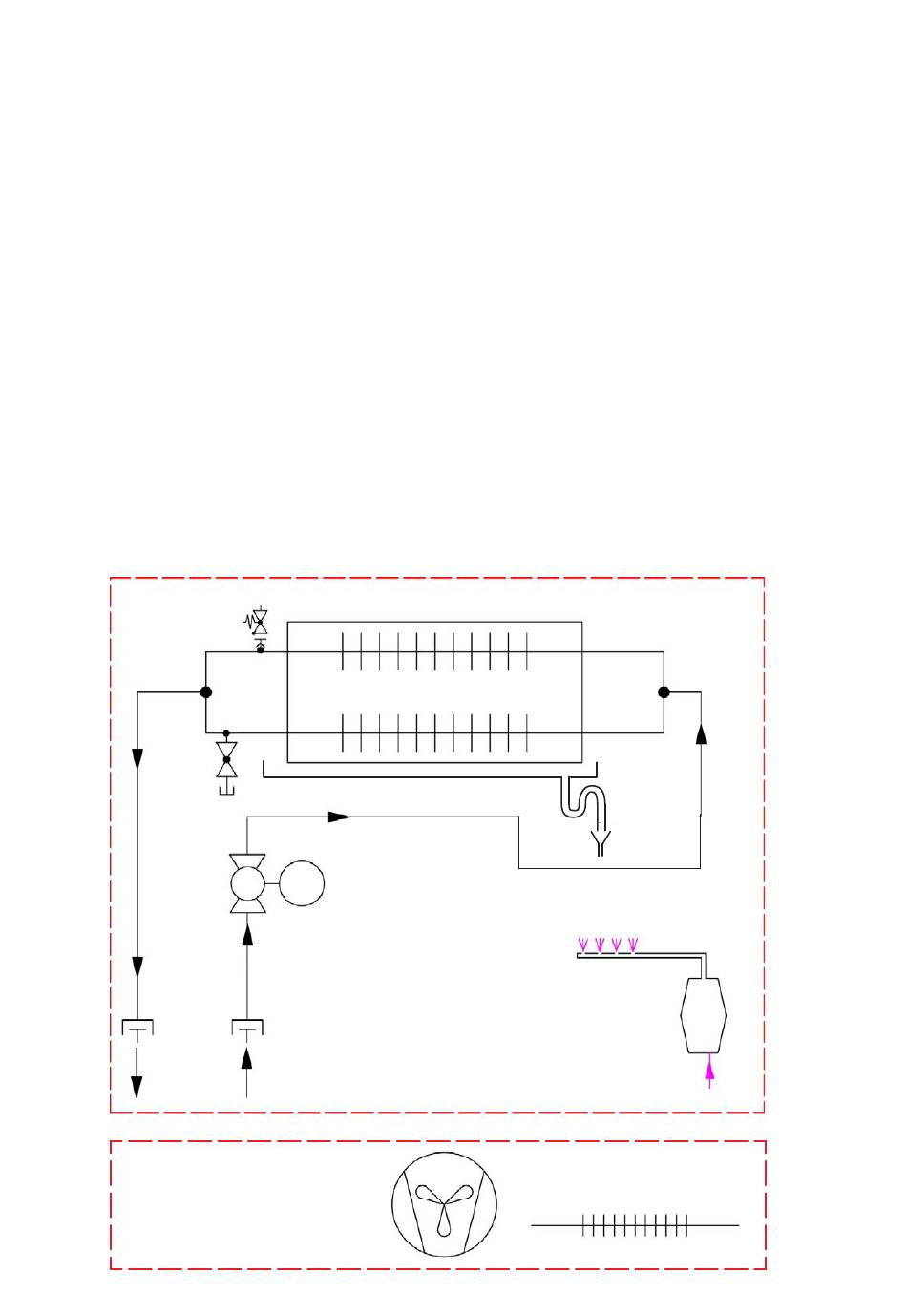

3.5 Wasserkreislauf — CW
ASR/H 400 - 1710 CW
KFE Hahn
Ventilatoreinheit
© STULZ GmbH – alle Rechte vorbehalten DE/01.2020/G18A
cy b e r a i r 3 p r o c w aS r -aS H -a b r o r i g i n a l b e d i e n u n g Sa n l e i t u n g
ABR ... CW
Entlüftungsventil
Wärmetauscher
Kondensatwanne mit Siphon
M
2-Wege-Ventil
Ventilator
eC
Wärmetauschereinheit
Dampf-
befeuchter
(Option)
Heizung
(Option)
