Wasseranschluss

Der Pumpe liegen zwei Adapter mit Durchmesser 25 mm
und 32 mm für den Wasserzulauf bei.
• Verlegen Sie eine Leitung von dem Kondensatablauf
des Klimagerätes zum Wasserzulauf der Pumpe. Die
Leitung muss ein Gefälle aufweisen.
Die Wasserablaufleitung muss einen Innendurchmesser
von 10 mm haben.
• Schließen Sie einen flexiblen Kunststoffschlauch an den
Wasseraustritt der Pumpe an.
• Berücksichtigen Sie beim Verlegen des Schlauches die
Leistungsdaten der Pumpe gemäß Diagramm.
• Achten Sie darauf, dass der Schlauch knickfrei verläuft
und schließen Sie ihn an das örtliche Abwassernetz an.

Elektrischer Anschluss

• Schließen Sie die Pumpe über eine Sicherung und einen FI-Schutzschalter gemäß der Norm IEC 345
an eine Spannungsversorgung. Für eine Spannungsversorgung aus dem Klimagerät steht die Option
„M99209 - Leistungabgang für Kondensatpumpe„ zur Verfügung.
• Schließen Sie die Leitungen des Alarmkontaktes (schwarz-grau) an eine Alarmauswertung (z.B. Eingang am
C7000). Bei zu hohem Füllstand wird der Kontakt geöffnet und der Alarm ausgelöst.
Inbetriebnahme
• Füllen Sie Wasser in die Pumpe und prüfen Sie, ob die Pumpe sich ein- und ausschaltet.
• Füllen Sie kontinuierlich Wasser ein, bis der Alarm ausgelöst wird. Bei Alarm setzt die Pumpe den Betrieb
fort, sofern sie noch funktionsfähig ist.
Nach der Funktionsüberprüfung ist die Pumpe betriebsbereit.
Wartung
• Schalten Sie die Pumpe spannungsfrei.
• Öffnen Sie das Pumpengehäuse.
• Reinigen Sie den Pumpenbehälter jährlich mit 5%iger Bleichlaugenlösung (Kaliumhypochlorit KClO), um
Bakterienbefall zu verhindern. Achten Sie darauf, dass der Schwimmer sauber bleibt.
• Überprüfen Sie die Funktion nach dem Zusammenbau der Pumpe.
2
DE/08.2019 © STULZ GmbH – alle Rechte vorbehalten

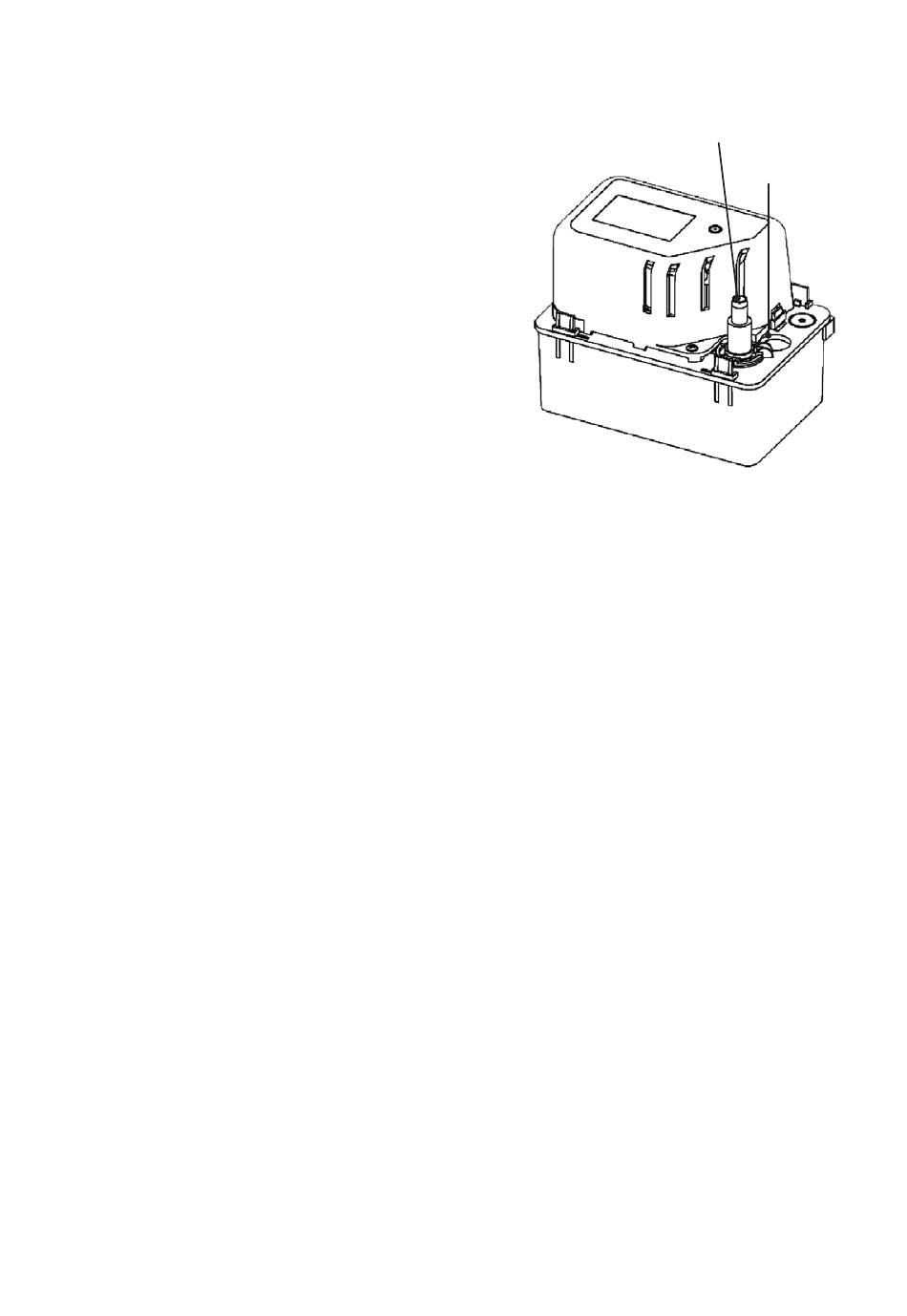

Wasserablauf 10 mm
Wasserzulauf
24 mm
