5.3.5 kondensatanschluss

Der Siphon wird mit der Ventilatoreinheit geliefert. Der
Kondensatwasseranschluss endet in der Wärmetauscher-
einheit und ist nach Abschrauben des in der Zeichnung
markierten Bleches zugänglich.
• M ontieren Sie den Siphon in der Ventilatoreinheit unter
Berücksichtigung der untenstehenden Hinweise.
Für die Geräte der Baugrößen 7 und 8 liegen folgende Bauteile lose bei:
- 1 durchsichtiger Kunststoffschlauch
- 1 Kondensatleitung
- 2 Schellen
- 1 Verbindungsstück
- 1 Siphon
• S chrauben Sie das in der Zeichnung markierte Blech ab.
• F ühren Sie den durchsichtigen Kunststoffschlauch durch die Öffnung in der Ventilatoreinheit und
montieren Sie ihn mit der Schelle an dem Kondensatablaufstutzen.
• F ühren Sie das Kupferrohr in den Kunststoffschlauch und befestigen Sie es oben mit einer Schelle
und unten mit der vormontierten Rohrhalterung.
• Befestigen Sie die Schellen am Kunststoffschlauch mit einem Anzugsdrehmoment von 3 Nm.
38

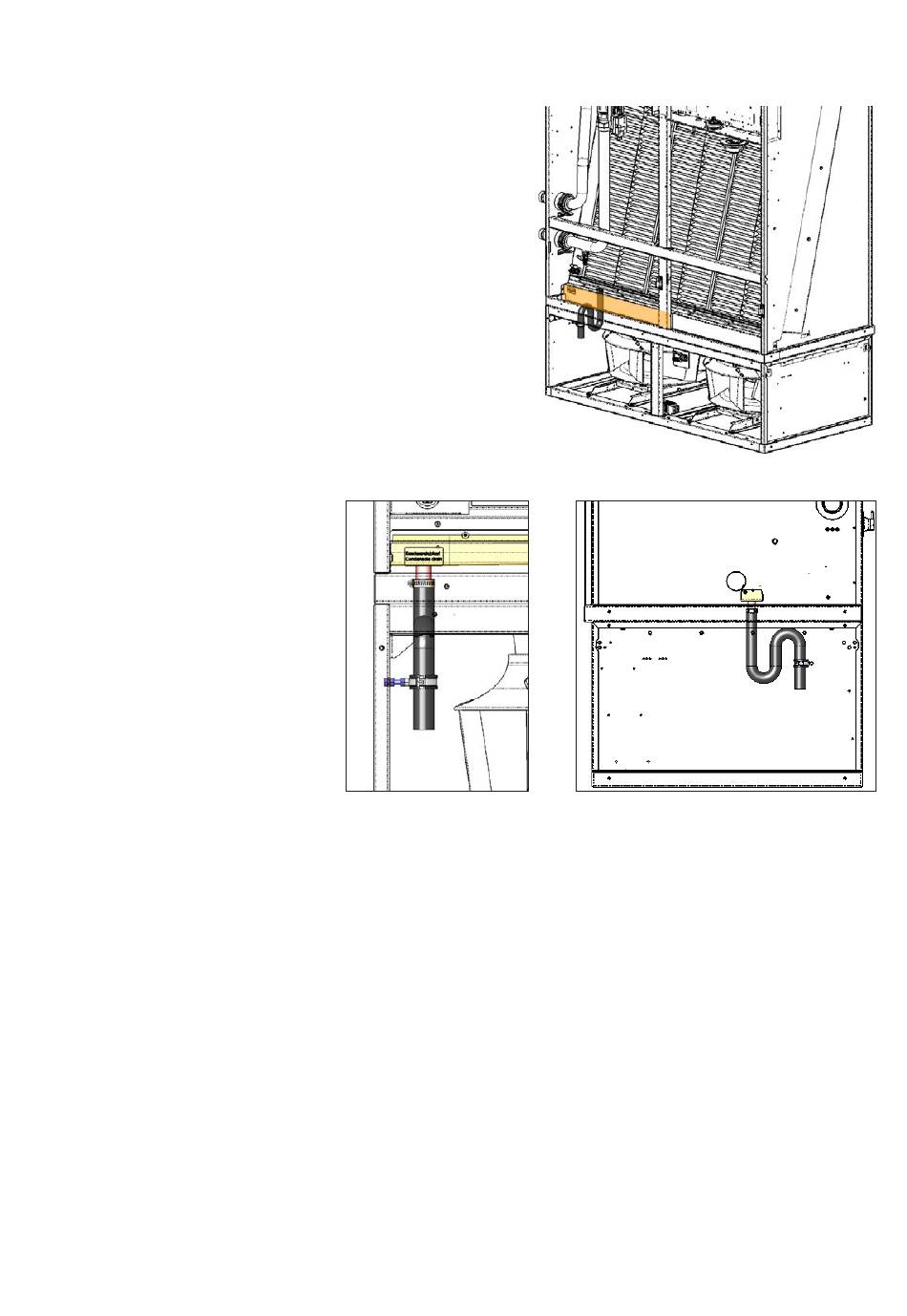

Frontansicht, Baugröße 1-5
DE/01.2020/G18A © STULZ GmbH – alle Rechte vorbehalten
Seitenansicht für Baugröße 1 - 5
