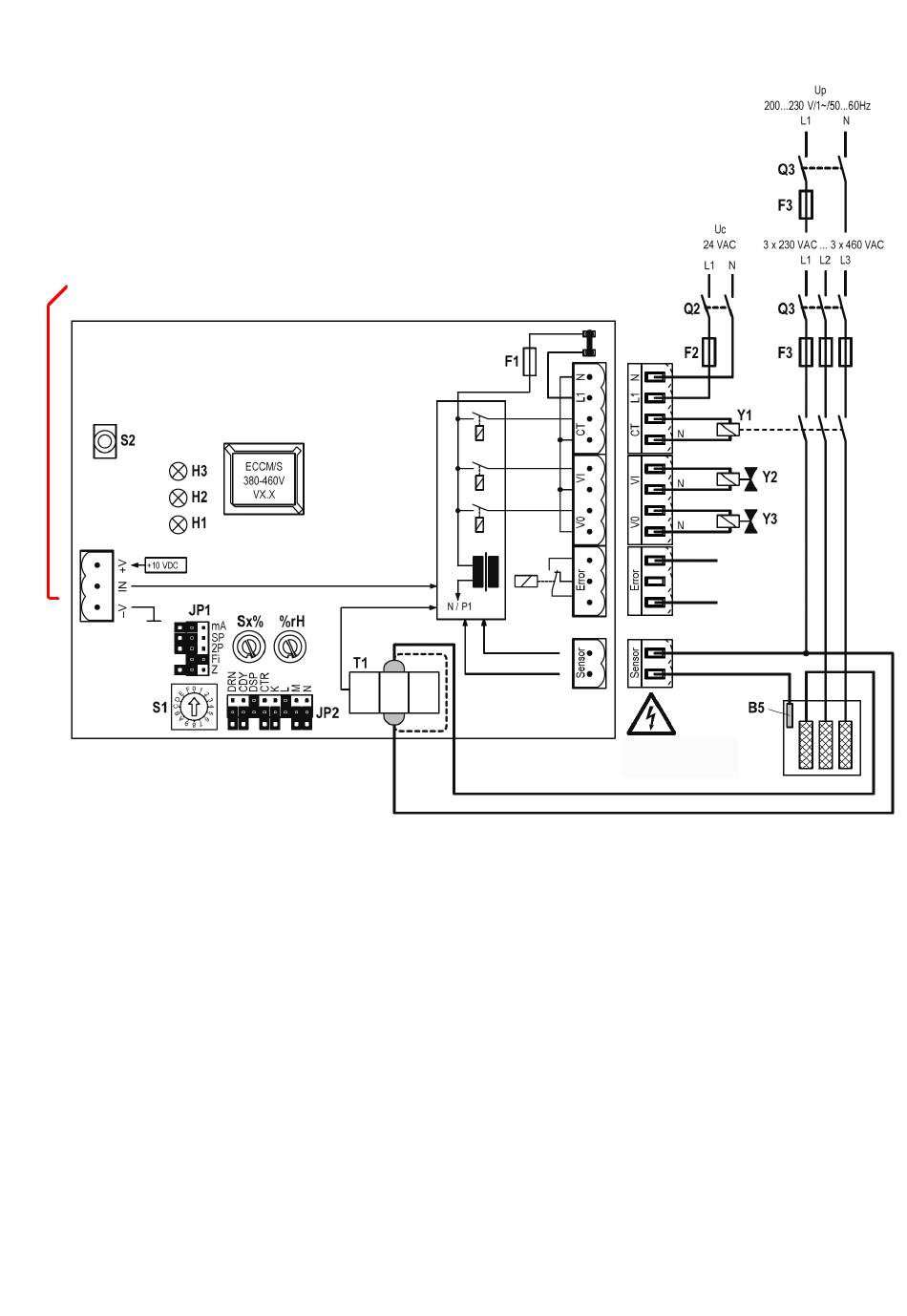

11.1.1.2 Elektroschema der Steuereinheit ECCM/S

Eingangssignal vom C7000 Regler kommend
{
B5 Niveausensor Dampfzylinder
F1 Sicherung Steuerprint (2 A, träge)
F2/Q2 Sicherungsautomat Steuerspannung
F3/Q3 Leistungsschalter Befeuchter
H1 LED rot: Störung
H2 LED gelb: Service, Warnung
H3 LED grün: Dampfproduktion
JP1 Jumperblock 1
JP2 Jumperblock 2
© STULZ GmbH – alle Rechte vorbehalten DE/05.2018
da m p f b e f e u c h t e r b e d i e n u n g sa n l e i t u n g
Gefahr
Netzspannung
S1 Drehkodierschalter Gerätetyp
S2 Abschlämm-/Infotaste
Sx% Potentiometer Leistungsbegrenzung
%rH Potentiometer Feuchtesollwert
Y1 Hauptschütz Heizspannung
Y2 Einlassventil
Y3 Auslassventil
T1 Stromsensor
zum C7000
Alarmeingang
3
