Anschluss der elektrokabel in der Ventilatoreinheit

Die Kabel, die angeschlossen werden müssen, liegen zusammengerollt in der Wärmetauschereinheit und sind
nach Lastkabeln und Steuerkabeln getrennt. Die Lastkabel sind in den folgenden Zeichnungen orange dar-
gestellt, die Steuerkabel grün.

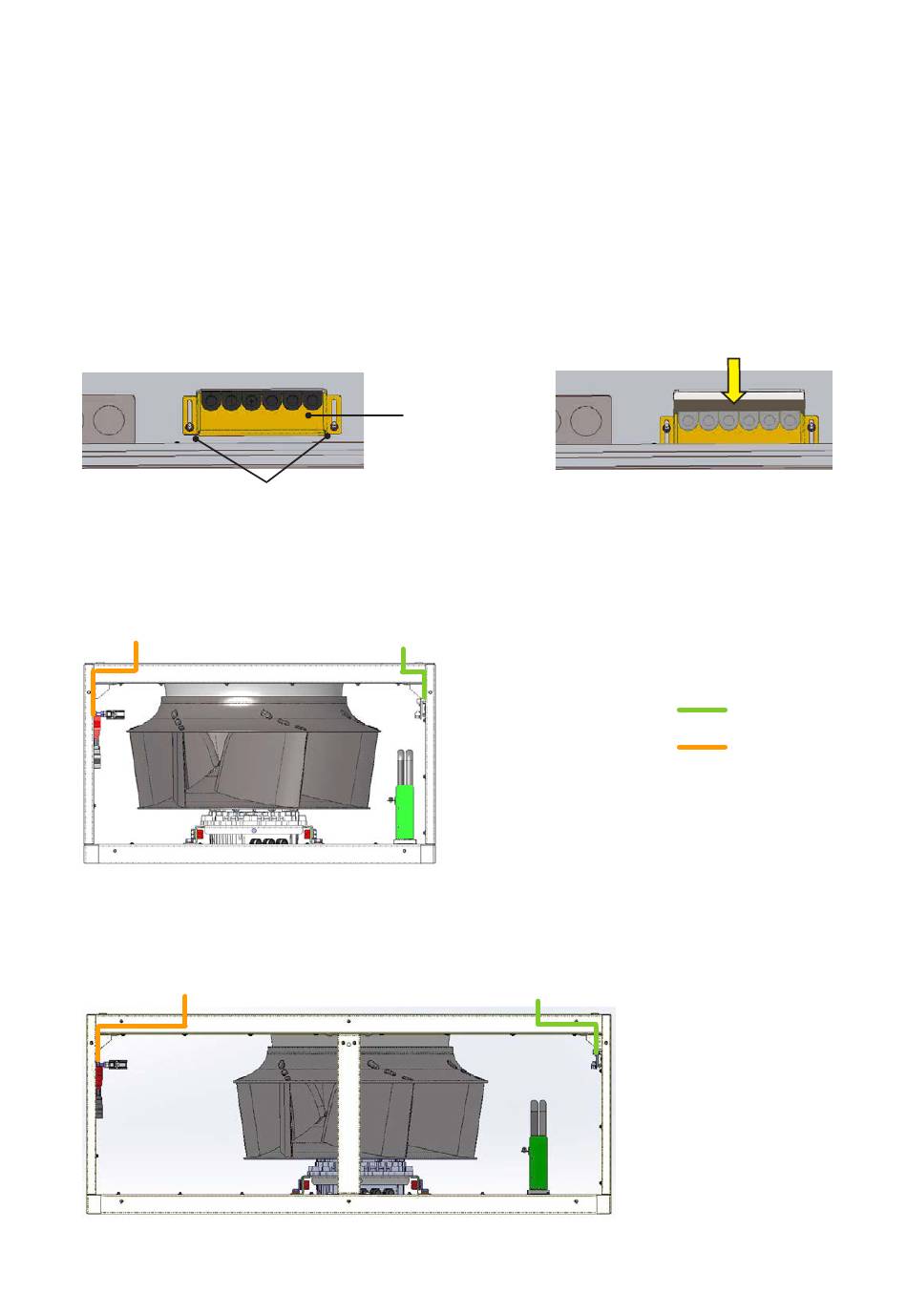

1. Schrauben Sie beide Kabeldurchführungsbleche in der Wärmetauscher einheit ab.
2. Verlegen Sie das Lastkabel für den Ventilator und evtl. das Lastkabel für die E-Heizung im Rahmen der
Ventilatoreinheit, wie es auf den Zeichnungen dargestellt ist (orange Linie).
3. Verlegen Sie das Steuerkabel für den Ventilator und evtl. das Steuerkabel für die E-Heizung im Rahmen
der Ventilatoreinheit, wie auf den Zeichnungen dargestellt (grüne Linie).
Baugröße 1
Baugröße 2
42
1. Befestigung lockern
Kabeldurchfüh-
rungsblech
2. Kabeldurchführungsblech nach vorn
schieben
DE/01.2020/G18A © STULZ GmbH – alle Rechte vorbehalten
Steuerkabel
Lastkabel
