Anhebung der Ventilatoreinheit

An der Oberseite der Ventilatoreinheit befinden sich 4 Öffnungen mit M10-Gewinden.
• Schrauben Sie Hebeösen in die Gewindebohrungen.
• B efestigen Sie die Ketten oder Gurte einer geeigneten Hebevorrichtung mit einer Mitteltraverse an den
Ösen, so dass die Ösen nur in vertikaler Richtung belastet werden.
• Heben Sie die Ventilatoreinheit an.
ASR/ABR-Version
• P latzieren Sie die Ventilatoreinheit im Doppelboden. Der Abstand von der Oberkante des Doppelbodens bis
zur Standfläche muss mindestens 515 mm betragen.
• W enn der Doppelboden tiefer ist, kann zusätzlich ein Doppelbodensockel zur Angleichung des Höhenun-
terschiedes eingesetzt werden.
• P latzieren Sie die Wärmetauschereinheit auf dem Doppelboden vor der Vorderseite des Ausschnittes für
die Ventilatoreinheit.

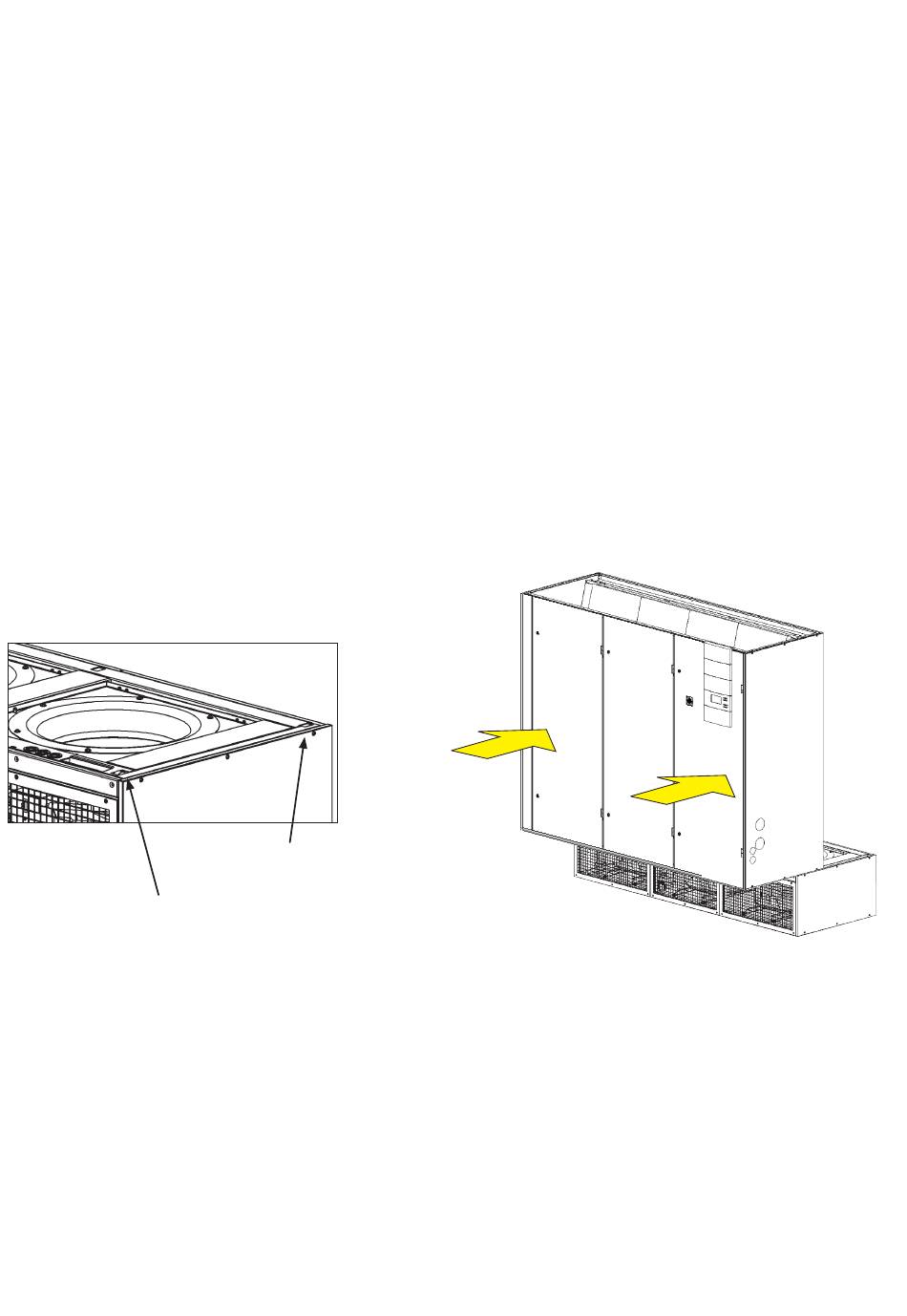

Sowohl die Wärmetauschereinheit als auch die Ventilatoreinheit verfügen über jeweils 4 eingelassene Rollen
und entsprechende Aussparungen, in welche die Rollen des Gegenstücks versenkt werden.
• Nun schieben Sie die Wärmetauschereinheit mit zwei Personen von vorn auf die Ventilatoreinheit.
Rolle in der Ventilatoreinheit
ASH-Version
• Platzieren Sie die Ventilatoreinheit auf dem Doppelbodensockel.
• Platzieren Sie die Wärmetauschereinheit auf dem Doppelboden vor der Vorderseite der Ventilatoreinheit.
• Heben Sie die Wärmetauschereinheit auf die Höhe der Ventilatoreinheit an und platzieren Sie sie auf dieser.
Sowohl die Wärmetauschereinheit als auch die Ventilatoreinheit verfügen über jeweils 4 eingelassene Rollen
und entsprechende Aussparungen, in welche die Rollen des Gegenstücks versenkt werden.
30
Aussparung für Rolle der
Wärmetauschereinheit
