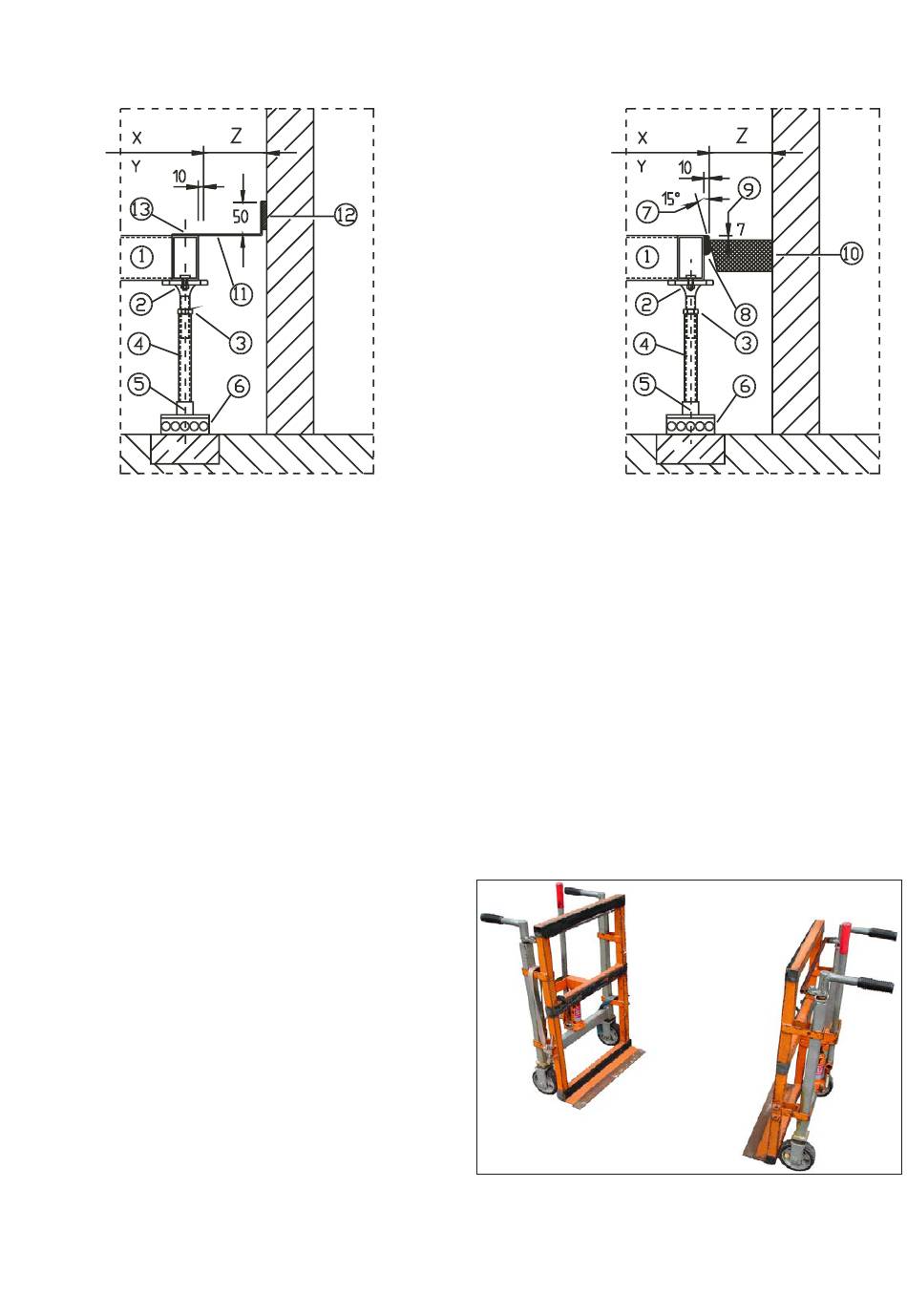

Detail Doppelbodenanschluss
bei Abstand Z < 100 mm
Weitere Einbauteile (z.B. Jalousieklappen)
Wenn unter dem Gerät noch Jalousieklappen installiert werden sollen, müssen diese zunächst auf das Adap-
terblech montiert werden.
• D en Klappenstellmotor so auf der Jalousieklappenwelle installieren, dass er sich später auf der rechten
Geräteseite in der Nähe des Schaltschrankteils befindet.
Positionierung des Klimagerätes auf dem Doppelbodensockel
Das Klimagerät muss bei der Aufstellung auf den Sockel von vorn maßgenau über den Sockel in die tatsächli-
che Geräteposition gebracht werden (auf keinen Fall diagonal).
• V erwenden Sie Transporthilfen und sichern
Sie diese mit Gurten am Gerät.
• L egen Sie mindestens zwei Sicherungshilfen
(z. B. Vierkantrohr) auf den Sockel, um ein
Abrutschen zu vermeiden.
• W enn das Gerät in der richtigen Position ist,
entfernen Sie die Sicherungshilfen und lassen
das Gerät herab.
• Z iehen Sie die Transporthilfen unter dem
Gerät heraus.
© STULZ Gmbh – alle Rechte vorbehalten DE/06.2017
1 Doppelbodensockel
2 verstellbare Auflagerplatte
3 Einstellmutter
4 Stützrohr
5 Stützfuß
6 Mafundstreifen
7 Doppelbodenanschnitt
8 umlaufende Dichtung
(nur geschlossenzelliges Materi-
al verwenden)
9 vor Klimageräteeinbau
10 Doppelbodenplatte
11 Blechwinkel
12 Dauerelastische Dichtung
13
Befestigung
Transporthilfe
d o p p e l b o d e n s o c k e l
bei Abstand Z > 100 mm
