7x 7x
Schaumdetektion Schaumbekämpfung
im Dampfzylinder erfolglos
8x
---
Hauptschütz hängt
9x 9x
Auslassventil Auslassventil
blockiert blockiert
10x
--- Drehkodierschalter in
falscher Position

11.1.4.5 Austausch der Feinsicherung auf der Steuereinheit ECCM/S

Das Auslösen der Feinsicherung auf der Steuereinheit ECCM/S ist meist auf einen Defekt der Spulen des
Einlass-/Auslassventils oder des Hauptschützes zurückzuführen. Prüfen Sie deshalb vor dem Austausch der
Sicherung diese Komponenten.
Für den Austausch der Feinsicherung wie folgt vorgehen:
1. Dampf-Luftbefeuchter wie in Kapitel 11.1.3.5
beschrieben, außer Betrieb setzen und gegen
unbeabsichtigtes Einschalten zu sichern. Ver-
gewissern Sie sich, dass die Stromzufuhr zur
Steuereinheit ECCM/S unterbrochen ist (mit
Spannungsprüfer kontrollieren).

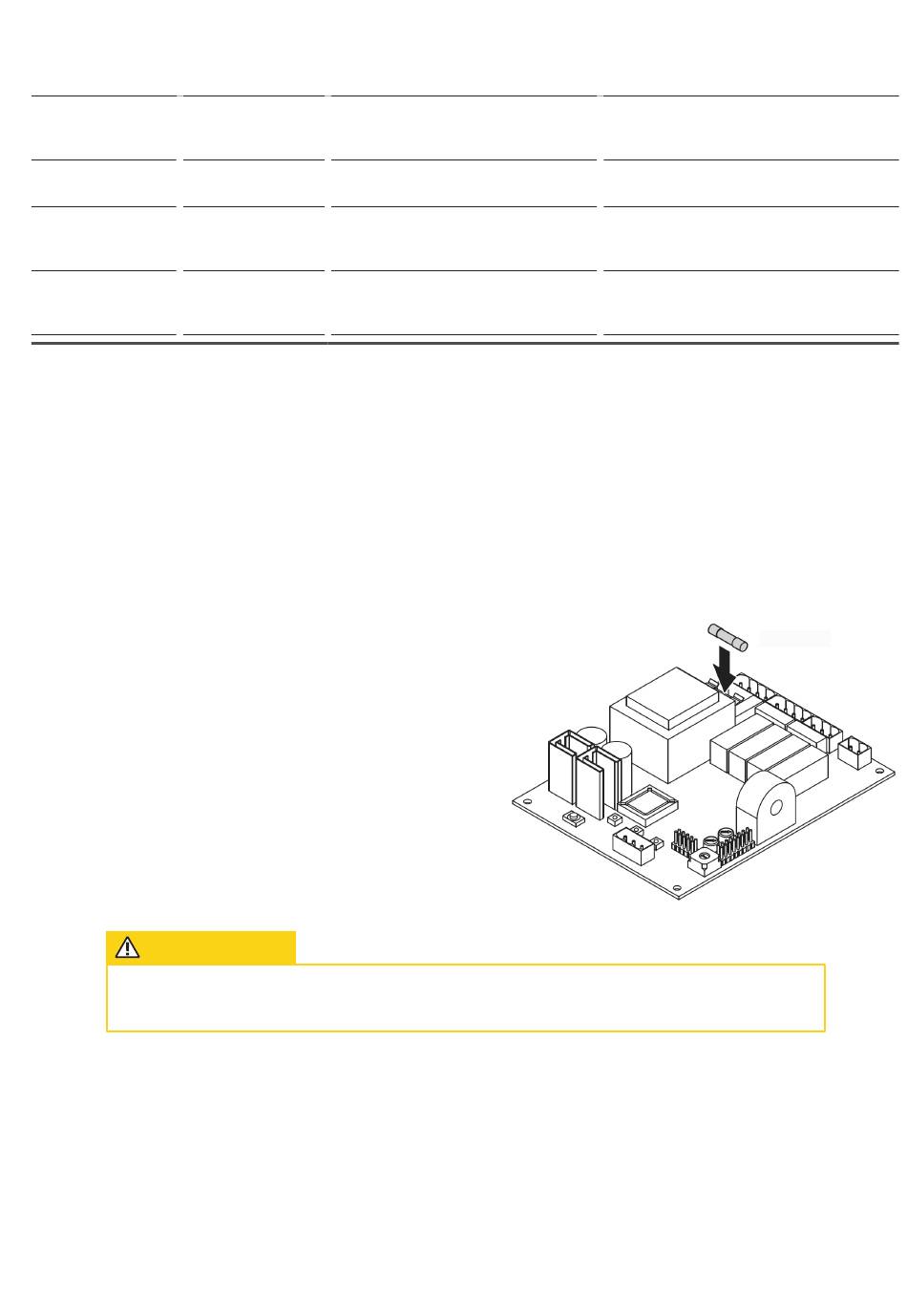

2. Feinsicherung wie in der Abbildung gezeigt, mit
einer Feinsicherung des gleichen Typs mit der
gleichen Nennstromstärke austauschen.
VoRSiChT
Das Verwenden reparierter Sicherungen oder das Kurzschließen des Sicherungschalters ist
nicht zulässig.
© STULZ GmbH – alle Rechte vorbehalten DE/05.2018
Schaumbildung im Dampfzylinder.
Hauptschütz ist in der aktivierten Stellung
blockiert.
Auslassventil verstopft oder defekt.
Ablauföffnung des Dampfzylinders
verstopft.
Drehkodierschalter auf der Steuereinheit
ist auf eine nicht programmierte Position
eingestellt.
da m p f b e f e u c h t e r b e d i e n u n g sa n l e i t u n g
Dampfzylinder entleeren/spülen.
Jumper auf "DRN" setzen (siehe Kapitel
11.1.1.3).
Hauptschütz prüfen/ersetzen.
Auslassventil reinigen/ersetzen.
Ablauföffnung reinigen.
Drehschalter auf der Steuereinheit ECCM/S auf
die Position für den verwendeten Dampfzylin-
dertyp ein stellen (siehe Kapitel 11.1.1.3).
2 A, träge
