Einstellung des Drehkodierschalters S1
Spannungsversorgung
200V 1N~
208V 1N~
220V 1N~
230V 1N~
200V 3~
208V 3~
220V 3~
230V 3~
380V 3~
400V 3~
415V 3~
460V 3~
11.1.2 Versorgungsanschlüsse
Der Dampfbefeuchter ist in dem Klimagerät eingebaut und elektrisch angeschlossen. Beim wasserseitigen
Anschluss sind die örtlichen Vorschriften des Wasserversorgungsunternehmens zu beachten.
hiNwEiS
Wir empfehlen bei Benutzung eines Dampfbefeuchters den Einbau eines Aqua-Stop-Ventils im
Zulauf. Außerdem sollte der Raum, in dem das Klimagerät steht, mit einer Wasserwarnanlage
ausgerüstet sein.
Legende:

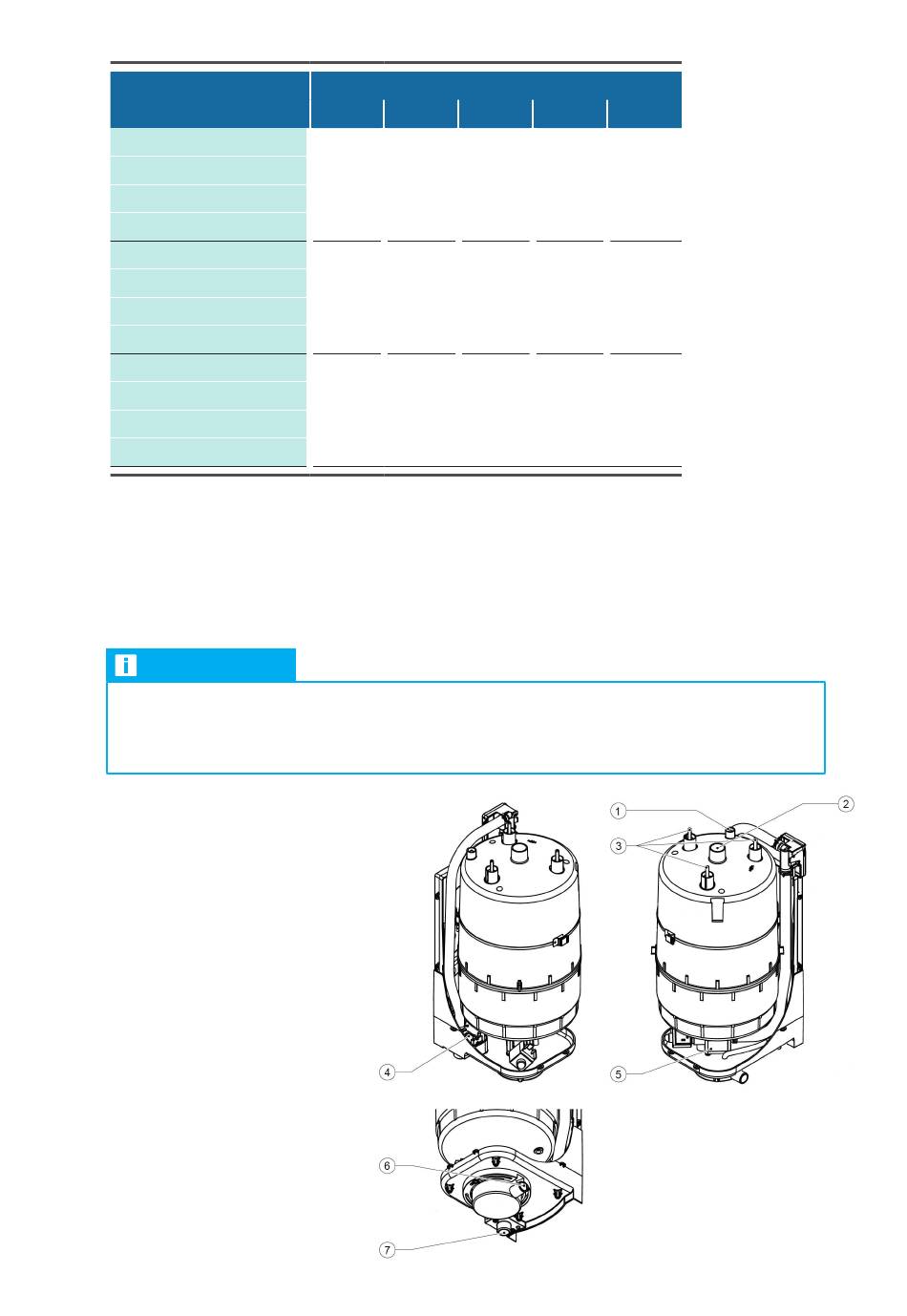

1 Niveausensor
2 Dampfaustrittsstutzen ø22,5 - 30 mm
3 Heizelektroden
4 Einlassventil
5 Auslassventil
6 Wasserablaufstutzen ø30 mm
7 Wasserzulaufanschluss G 3/4"
© STULZ GmbH – alle Rechte vorbehalten DE/05.2018
Dampfleistung [kg/h]
2 4 8
0 0 -
1 1 -
2 2 -
3 3 -
- 4 8
- 5 9
- 6 A
- 7 B
- 0 4
- 1 5
- 2 6
- 3 7
da m p f b e f e u c h t e r b e d i e n u n g sa n l e i t u n g
10 15
- -
- -
- -
- -
C -
D -
E -
F -
- 8
- 9
- A
- B
5
