Stulz CyberAir 3PRO CW ASR Serie Original Bedienungsanleitung Seite 35

Baugröße 7-8
20

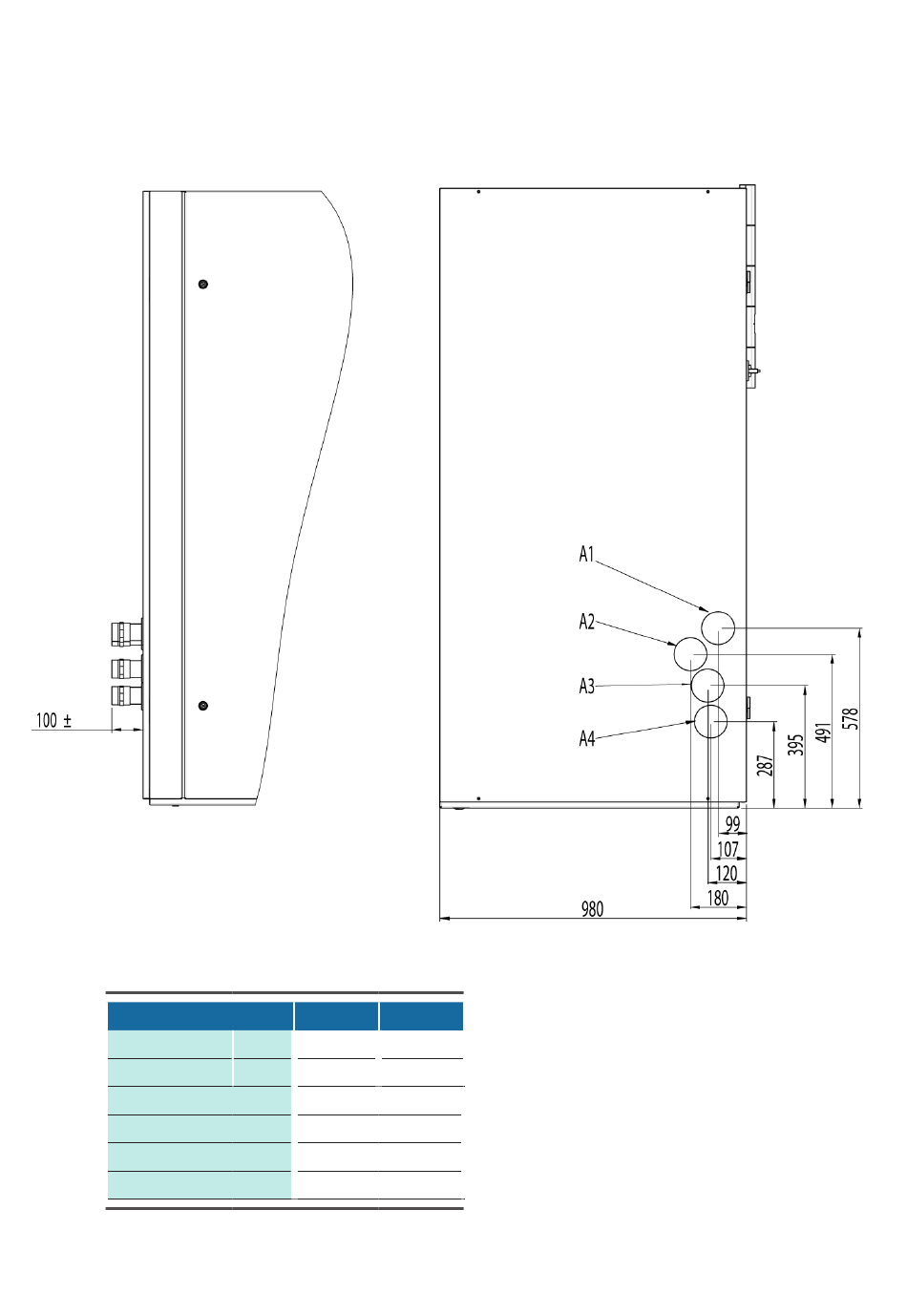

Hier ist nur die Wärmetauschereinheit dargestellt.
Durchmesser der kaltwasserleitungen
Modell
ø bauseits
Außengewinde
Wassereintritt, Kreis 1
Wasseraustritt, Kreis 1
Wassereintritt, Kreis 2
Wasseraustritt, Kreis 2
* Maße mit einer Toleranz von ±20 mm.
© STULZ GmbH – alle Rechte vorbehalten DE/01.2020/G18A
cy b e r a i r 3 p r o c w aS r -aS H -a b r o r i g i n a l b e d i e n u n g Sa n l e i t u n g
Rückseite
1960 2160
mm 64 64
Zoll 2 1/2 2 1/2
A1*
A2*
A3*
A4*
Ansicht der linken Seite
Frontseite
35
