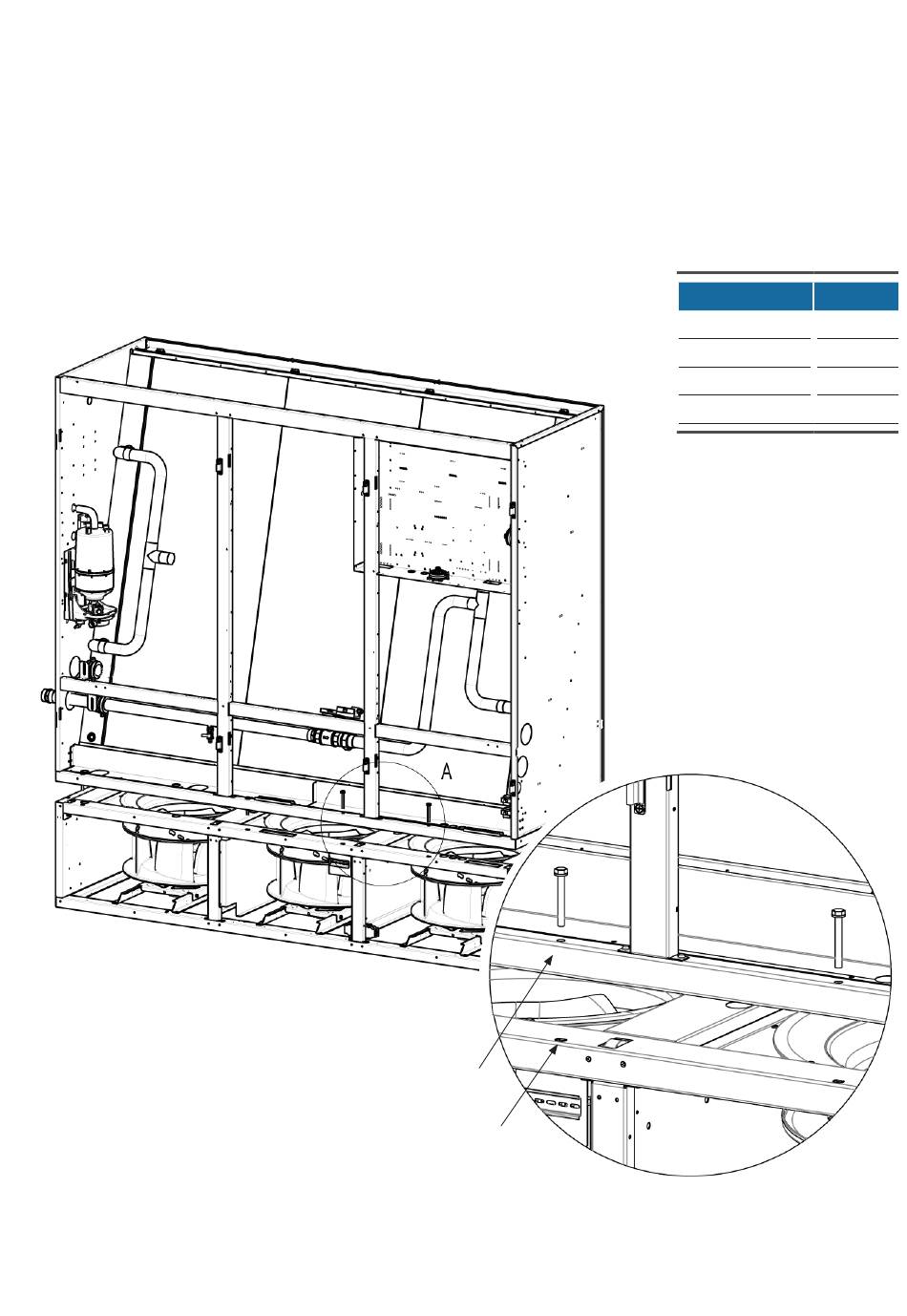

Verschraubung von Wärmetauschereinheit und Ventilatoreinheit
Wärmetauschereinheit und Ventilatoreinheit können miteinander verschraubt werden, um ein Verschieben der
beide Geräteteile zueinander (z.B. bei Stoßeinwirkung von vorn) zu verhindern.
Hierfür werden Schrauben und Unterlegscheiben mitgeliefert. Bohrungen sind vorhanden, entsprechende
Käfigmuttern befinden sich bereits in der Ventilatoreinheit.
• S etzen Sie die M10 Schrauben von oben in die untere Querstrebe auf der Vorderseite der
Wärmetauscher einheit.
Die Anzahl der Schrauben variiert mit der Baugröße:
© STULZ GmbH – alle Rechte vorbehalten DE/01.2020/G18A
cy b e r a i r 3 p r o c w aS r -aS H -a b r o r i g i n a l b e d i e n u n g Sa n l e i t u n g
Bohrung
Käfigmutter
Detailansicht
Baugröße Anzahl
1-3 2
4 3
5 4
7-8 5
