Baugröße 7 und 8
4. Stecken Sie das Ventilatorlastkabel auf die Verteilerstelle für die Ventilatoren. Für Baugröße 7 und 8 gibt
es zwei Lastkabel.
5. Stecken Sie das Lastkabel für die E-Heizung, falls vorhanden, direkt auf die freie Buchse an der E-Hei-
zung. Für jede E-Heizung muss ein Lastkabel angeschlossen werden.
6. Stecken Sie das Ventilatorsteuerkabel auf die Platine.
7. Stecken Sie das Steuerkabel für die E-Heizung auf die Buchse über dem Lastkabel der ersten E-Heizung.
Die erste E-Heizung befindet sich rechts.
8. Schließen Sie jetzt eventuelle kundenseitige Steuerleitungen (GLT) gemäß dem auf der folgenden Seite
skizzierten Kabelverlauf an.
In dem Boden der Wärmetauschereinheit und auf dem Rahmen der Ventilatoreinheit befinden sich jeweils 3
Ausschlageöffnungen mit dem Durchmesser 29 mm.
9. Schlagen Sie die benötigte Anzahl an Öffnungen für die Netzeinspeisung frei und versehen Sie die freige-
schlagenen Öffnungen mit passenden Gummitüllen.
10. Verlegen Sie nun das Spannungsversorgungskabel entsprechend dem skizzierten Verlauf.
Ausschlageöffnun-
gen im Boden der
Wärmetauschereinheit
11. Schrauben Sie zunächst die Kabeldurchführungsbleche in der Ventilatoreinheit fest, nachdem Sie die
Gummitüllen um die Kabel gelegt haben.
12. Schrauben Sie nun die Kabeldurchführungsbleche in der Wärmetauschereinheit fest.
13. Binden Sie die überschüssigen Leitungslängen zusammen und verstauen Sie diese im Rahmen der
Ventilator einheit.
14. Schrauben Sie die Ventilatorschutzgitter/Frontpaneele der Ventilatoreinheit wieder an.
44

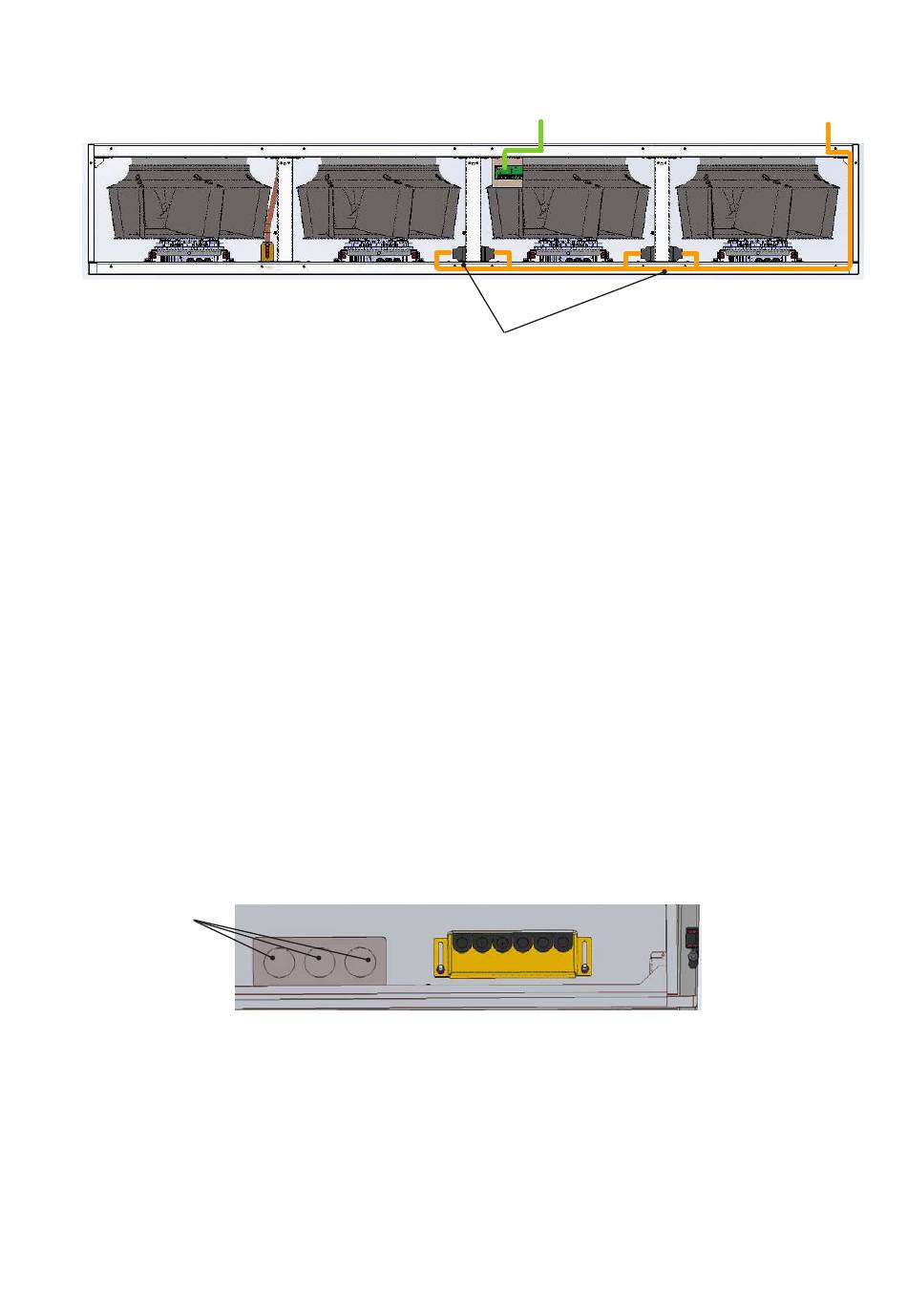

Verteiler für Lastleitungen der Ventilatoren
