Anschluss der Netzzuleitung

• V erlegen Sie die Netzzuleitung im Gerät wie auf den folgenden Zeichnungen dargestellt und fixieren Sie die
Leitung am Geräterahmen.
• F ühren Sie die Elektrokabel von unten in den Elektrokasten und schließen Sie den PE-Leiter an der
PE-Schiene, den N-Leiter an der Nullleiterklemme und die 3 Phasen am Hauptschalter gemäß Stromlauf-
plan (Bestandteil der Geräteunterlagen) an.
• Sichern Sie die Leitungen mit der Zugentlastungsschraube.
Baugröße 1
Steuerleitungen
Netzzuleitung

Anschluss von Steuerleitungen (optional)

Wenn das Gerät mit anderen Stulz-Geräten über den IO-Bus verbunden wird, an eine GLT angeschlossen
wird oder optionale Erweiterungen enthält wie Jalousieklappen, müssen Sie Steuerleitungen verlegen und im
Elektrokasten des Gerätes anschließen.

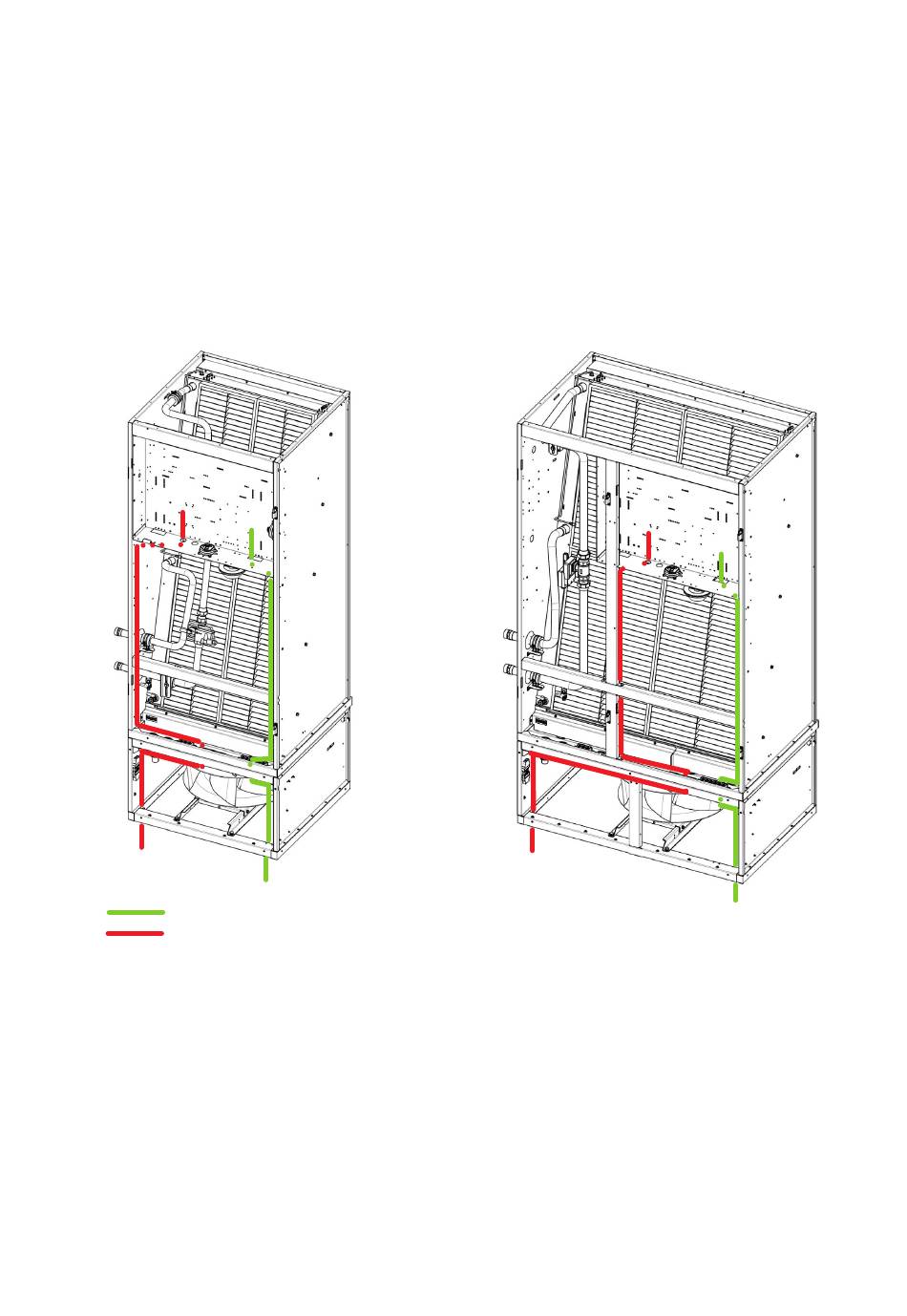

• V erlegen Sie die Steuerleitungen im Gerät wie auf den Zeichnungen dargestellt und fixieren Sie die Leitun-
gen am Geräterahmen.
• F ühren Sie die Steuerleitungen von unten in den Elektrokasten und schließen Sie diese gemäß Stromlauf-
plan (Bestandteil der Geräteunterlagen) an.
© STULZ GmbH – alle Rechte vorbehalten DE/01.2020/G18A
cy b e r a i r 3 p r o c w aS r -aS H -a b r o r i g i n a l b e d i e n u n g Sa n l e i t u n g
Baugröße 2
Der Kabelverlauf ist anhand der Geräteversion ASR/ASH ... CW dargestellt.
Der Kabelverläufe für die Ausführung ABR und das Kühlsystem CW2 sind
identisch.
45
