11.4 Doppelbodensockel
Gerätetyp ASR/ABR
Der Doppelbodensockel besteht aus miteinander verschweißten Stahlprofilen. Die mitgelieferten verstellba-
ren Gewindestützen müssen zur Aufstellung in den Sockel gedreht werden. Den Doppelbodensockel gibt es
in 6 verschiedenen Höhen, welche über die Gewindestützen feinreguliert werden können.
Montage
• I m Bereich der Sockelstützen empfehlen wir eine
Betongründung.
• D er Sockel muss mindestens 50 mm von einer
evtl. vorhandenen Wand entfernt stehen und der
entstandene Zwischenraum mittels Blechstrei-
fen verschlossen werden.
• D ie Öffnungsmaße des Doppelbodens (X und
Y) umlaufend 10 mm größer als die Sockelmaße
wählen.
• D en entstehenden Spalt mit einer umlaufenden
Dichtung abdichten.
• D er Doppelbodenanschnitt muss mindestens
15° betragen und darf keinen Kontakt zum
Sockel bekommen, damit es nicht zur Körper-
schallübertragung kommt.
• S tützen schwingungsgedämpft aufstellen (Stüt-
zen nicht anschrauben!).
© STULZ Gmbh – alle Rechte vorbehalten DE/01.2020

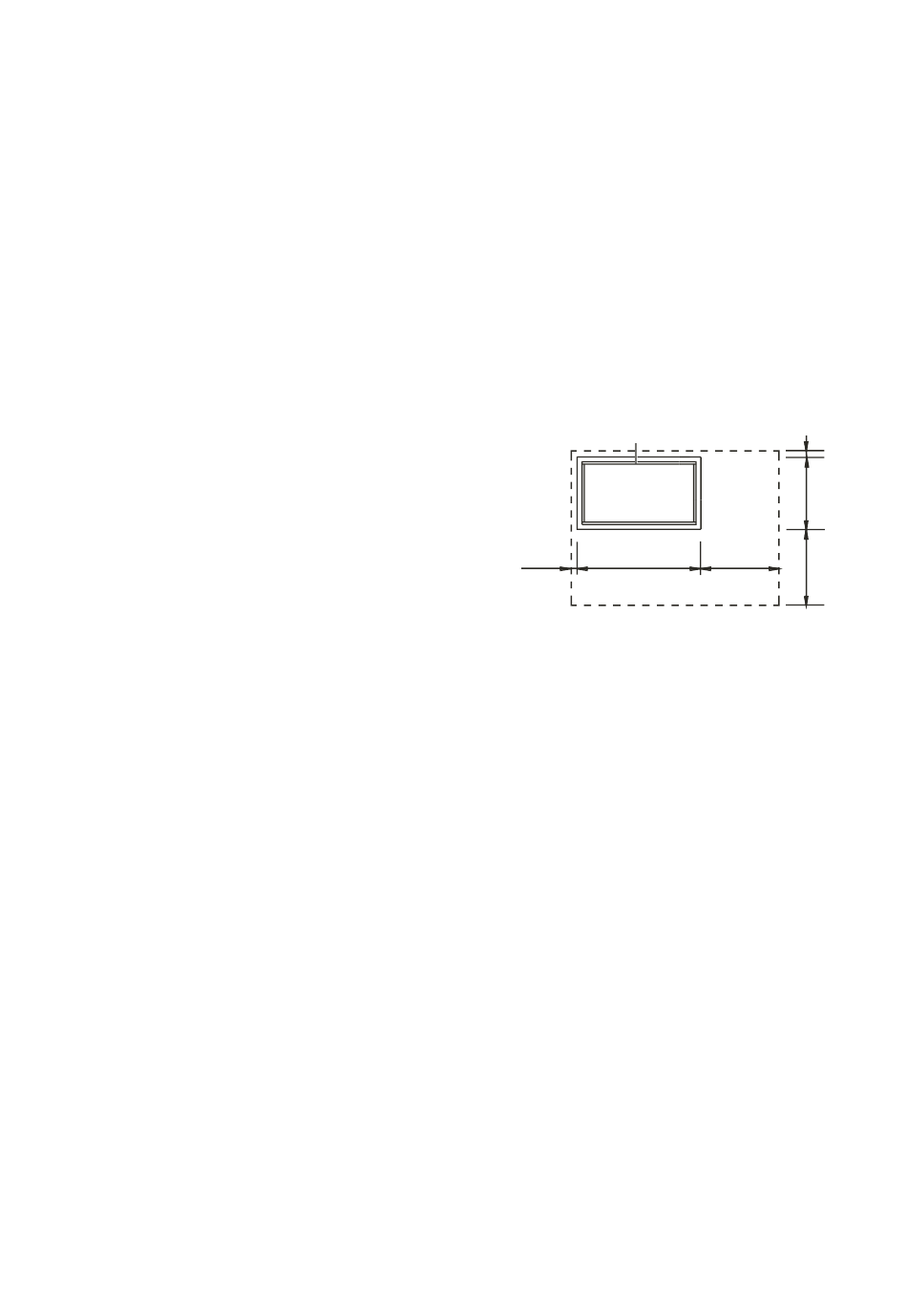

Doppelbodensockel
X
Z
(min. 50)
X/Y = Öffnung im Doppelboden
Z = Mindestabstände zu Begrenzungen
• D en Sockel vor der Montage des Klimagerätes
7 mm höher als die Doppelbodenplatten instal-
lieren, da sich die Mafundplatten bei Belastung
zusammendrücken.
d o p p e l b o d e n s o c k e l
Z (min. 50)
Y
Z
Z (min. 800)
