Stulz CyberAir 3PRO CW ASR Serie Original Bedienungsanleitung Seite 110

ko n d e n sat p u m p e b e d i e n u n g sa n l e i t u n g
Die Wasserablaufleitung muss einen Innendurchmesser
von 10 mm haben.
• Schließen Sie einen flexiblen Kunststoffschlauch an den
Wasseraustritt der Pumpe an.
• Berücksichtigen Sie beim Verlegen des Schlauches die
Leistungsdaten der Pumpe gemäß Diagramm.
• Achten Sie darauf, dass der Schlauch knickfrei verläuft
und schließen Sie ihn an das örtliche Abwassernetz an.

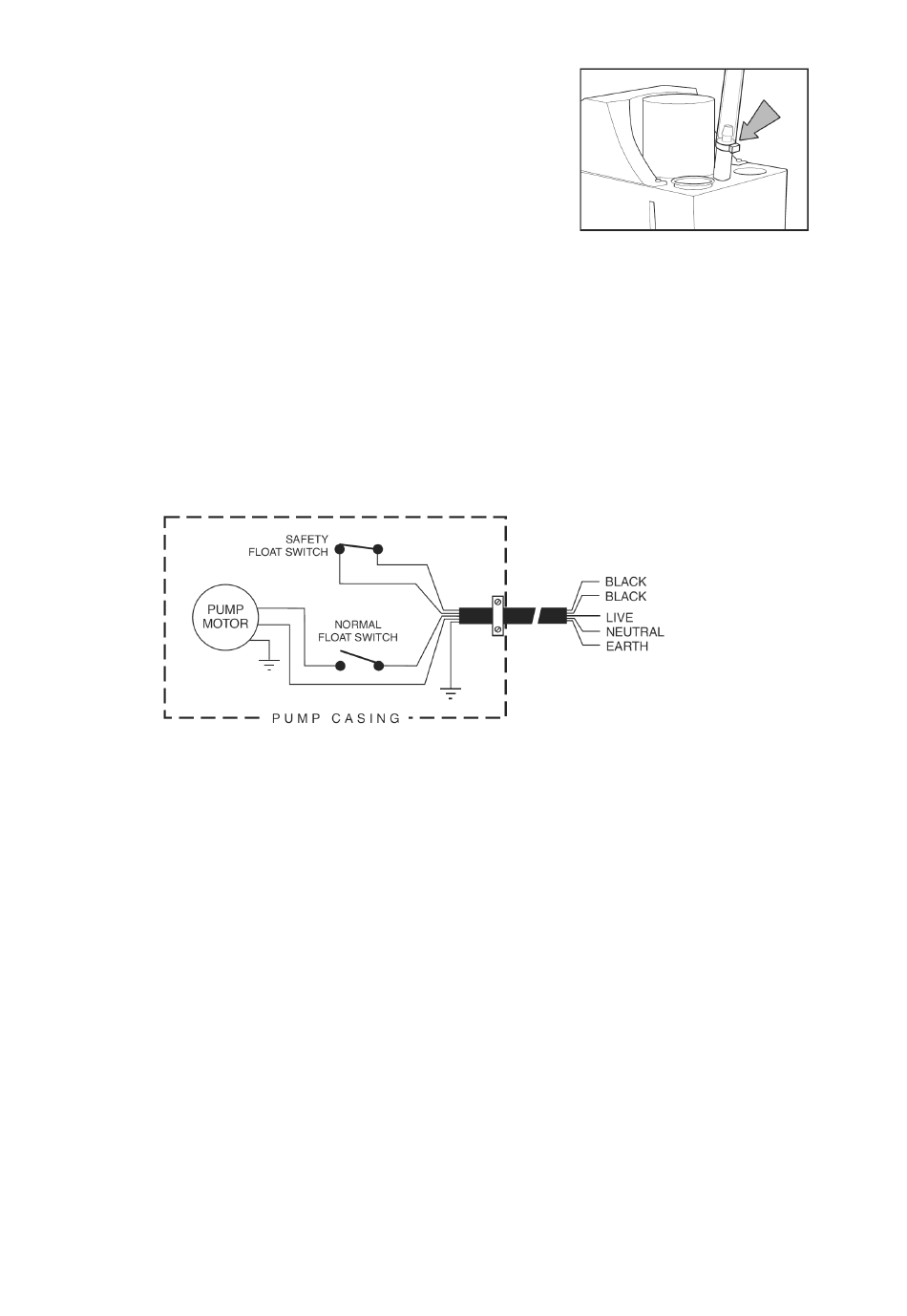

Elektrischer Anschluss
• Schließen Sie die Pumpe über eine Sicherung und einen FI-Schutzschalter an eine Spannungsversorgung.
Für eine Spannungsversorgung aus dem Klimagerät steht die Option „M99209 - Leistungabgang für Kon-
densatpumpe„ zur Verfügung.
• Schließen Sie die Leitungen des Alarmkontaktes (schwarz-schwarz) an eine Alarmauswertung (z.B. Eingang
am C7000). Bei zu hohem Füllstand wird der Kontakt geöffnet und der Alarm ausgelöst.
Inbetriebnahme
• Füllen Sie Wasser in die Pumpe und prüfen Sie, ob die Pumpe sich ein- und ausschaltet.
• Füllen Sie kontinuierlich Wasser ein, bis der Alarm ausgelöst wird. Bei Alarm setzt die Pumpe den Betrieb
fort, sofern sie noch funktionsfähig ist.
Nach der Funktionsüberprüfung ist die Pumpe betriebsbereit.
4
DE/08.2019 © STULZ GmbH – alle Rechte vorbehalten
