Gerätevarianten
Die verschiedenen Ausführungen werden definiert durch die Position der Ventilatoreinheit und die
Geräteleistung.

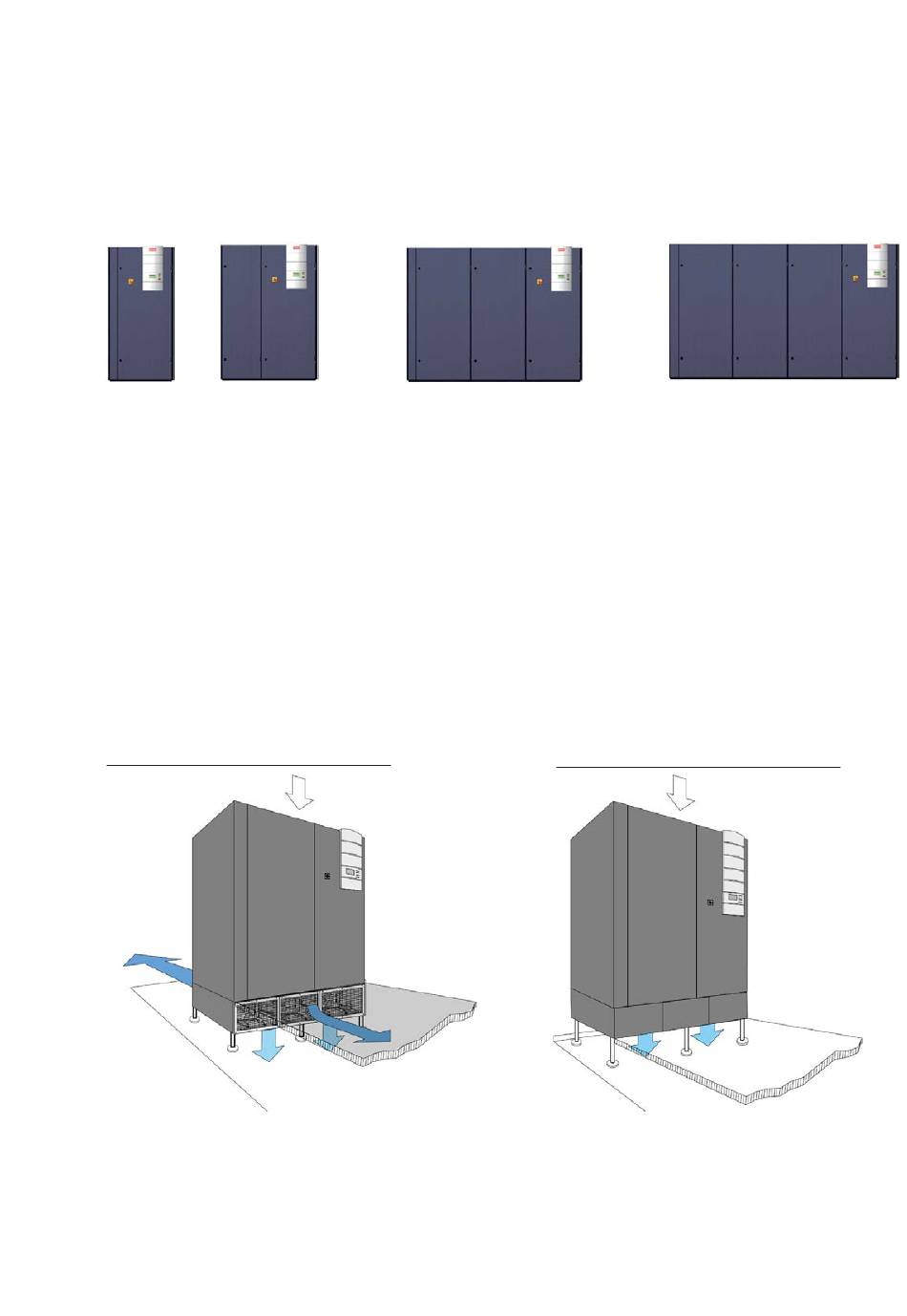

Die Geräte gibt es in sieben Baugrößen, die sich in ihrer Breite unterscheiden.
Baugröße 1 2

Position der Ventilatoreinheit

Es werden hinsichtlich der Position der Ventilatoreinheit Downflow ASR/ABR- und Downflow ASH-Klimage-
räte unterschieden. Bei beiden Gerätetypen wird die Raumluft von oben in das Klimagerät angesaugt und
nach unten in den Doppelboden abgegeben.
Bei der ASR/ABR-Version steht die Ventilatoreinheit im Doppelboden, die Luft wird nach vorn und hinten (mit
Doppelbodensockel auch nach unten) ausgeblasen. Bei der ASH-Version steht die Ventilatoreinheit auf dem
Doppelboden, der Luftausblas erfolgt nach unten.
Downflow ASR/ABR
© STULZ GmbH – alle Rechte vorbehalten DE/01.2020/G18A
cy b e r a i r 3 p r o c w aS r -aS H -a b r o r i g i n a l b e d i e n u n g Sa n l e i t u n g
......
Raum-/Rückluft
Zuluft
......
5
Downflow ASH
8
Raum-/Rückluft
Zuluft
11
