Änderung der eingestellten Werte

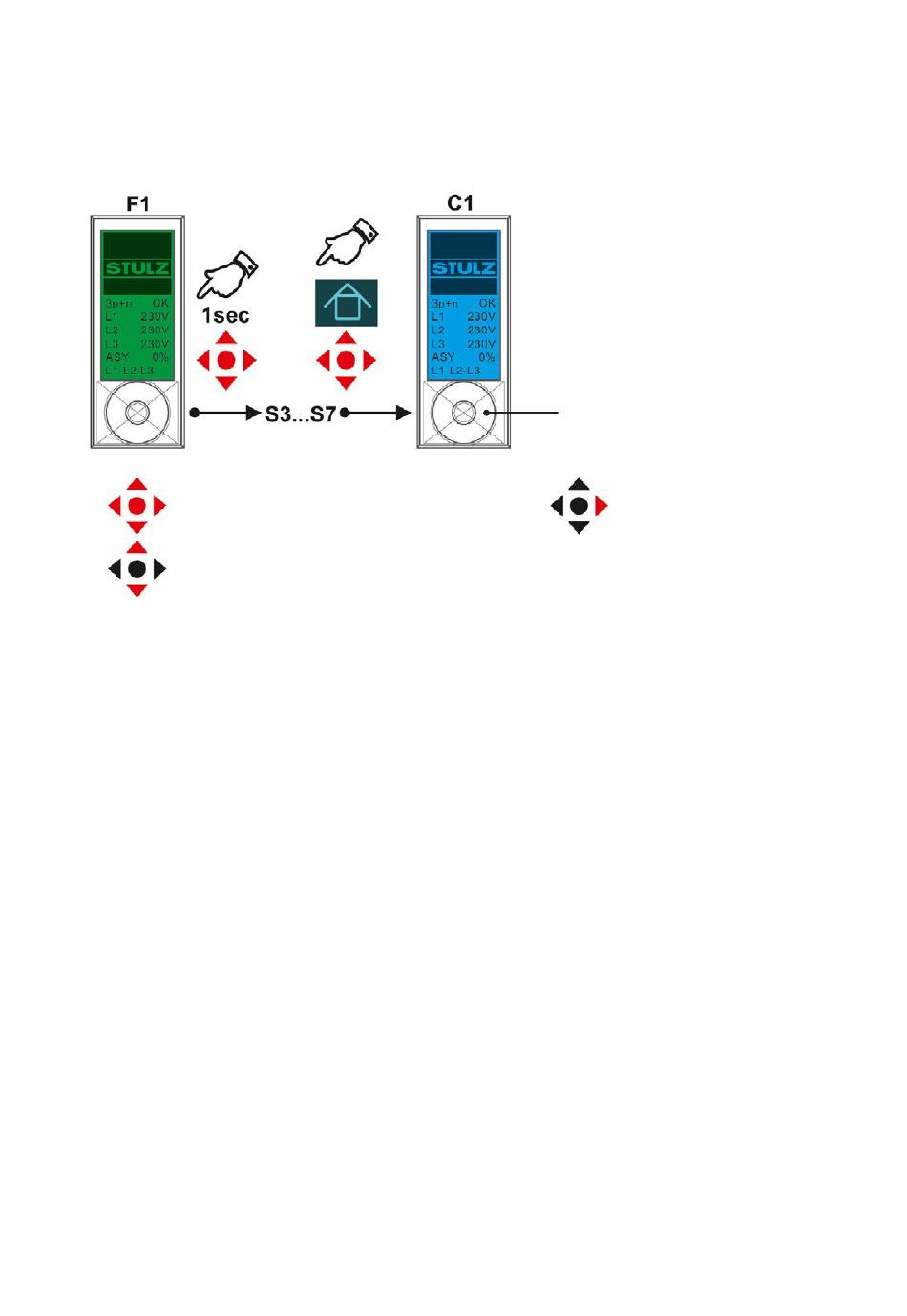

• alle vier Kontaktfelder 1 Sekunde lang berühren, um in den Änderungsmodus zu gelangen.
• nach Abschluss der Änderungen das „Haus"-Symbol auf dem Display mit Hilfe der Kontaktfelder auswählen
(das Symbol blinkt) und danach alle vier Kontaktfelder berühren.
S1: Auswahl der Netzform
Bei Einstellung „3p+n" wird im Display F1 bzw. C1 bei L1, L2 und L3 die Spannung zwischen N und den
Außenleitern angezeigt (230V). Bei Einstellung „3p" wird im Display F1 bzw. C1 bei L1, L2 und L3 die
Spannung zwischen zwei Außenleitern angezeigt (400V)
S2: Auswahl der Nennspannung
Wenn kein Neutralleiter vorhanden ist, muss die Dreieckspannung eingestellt werden.
Beispiel:
• Netz: 3~ 400V/PE -> Einstellung: 400V
• Netz: 3~ 480V/PE -> Einstellung: 480V
Ist ein Neutralleiter vorhanden, dann muss die Sternspannung eingestellt werden:
Beispiel:
• Netz: 3~ 400V/N/PE -> Einstellung: 230V
• Netz: 3~ 480V/N/PE -> Einstellung: 277V
S3: Einstellung der Verzögerungszeiten
für Relais 1 (löst bei S4, S5, S6 aus) und Relais 2 (löst bei S7 aus).
S4: Einstellung der Grenzwerte für die Unterspannungsauslösung
S5: Einstellung der Grenzwerte für die Überspannungsauslösung
S6: Einstellung der Grenzwerte der Asymmetrie
Funktion nur für Drehstromnetze verfügbar.
S7: Einstellung der Drehfeldüberwachung
Funktion nur für Drehstromnetze verfügbar.
2
bedeutet: alle vier Kontaktfelder berühren
bedeutet: oberes oder unteres Kontaktfeld berühren
(zur Auswahl und Einstellung eines Wertes
auf dem Display)

Displayfarbe

Bei Auslieferung ist das Display im einge-
schalteten Zustand grün.
Nach Änderung der Grundeinstellung wird
das Display blau.
Kontaktfeld
bedeutet: rechtes Kontaktfeld berühren
