Fehlerhaftes Anschließen des Bypass-
Schütz (B1-T1, L2-T2 und B3-T3) führt
zum Auslösen der Überstrom-
Schutzorgane und kann zum Ausfall des
Motors führen.
Fehlerhaftes Anschließen des Bypass-
Schütz (B1-T1, L2-T2 und B3-T3) kann zu
einem Kurzschluss und somit zu
schweren Betriebsstörungen führen.

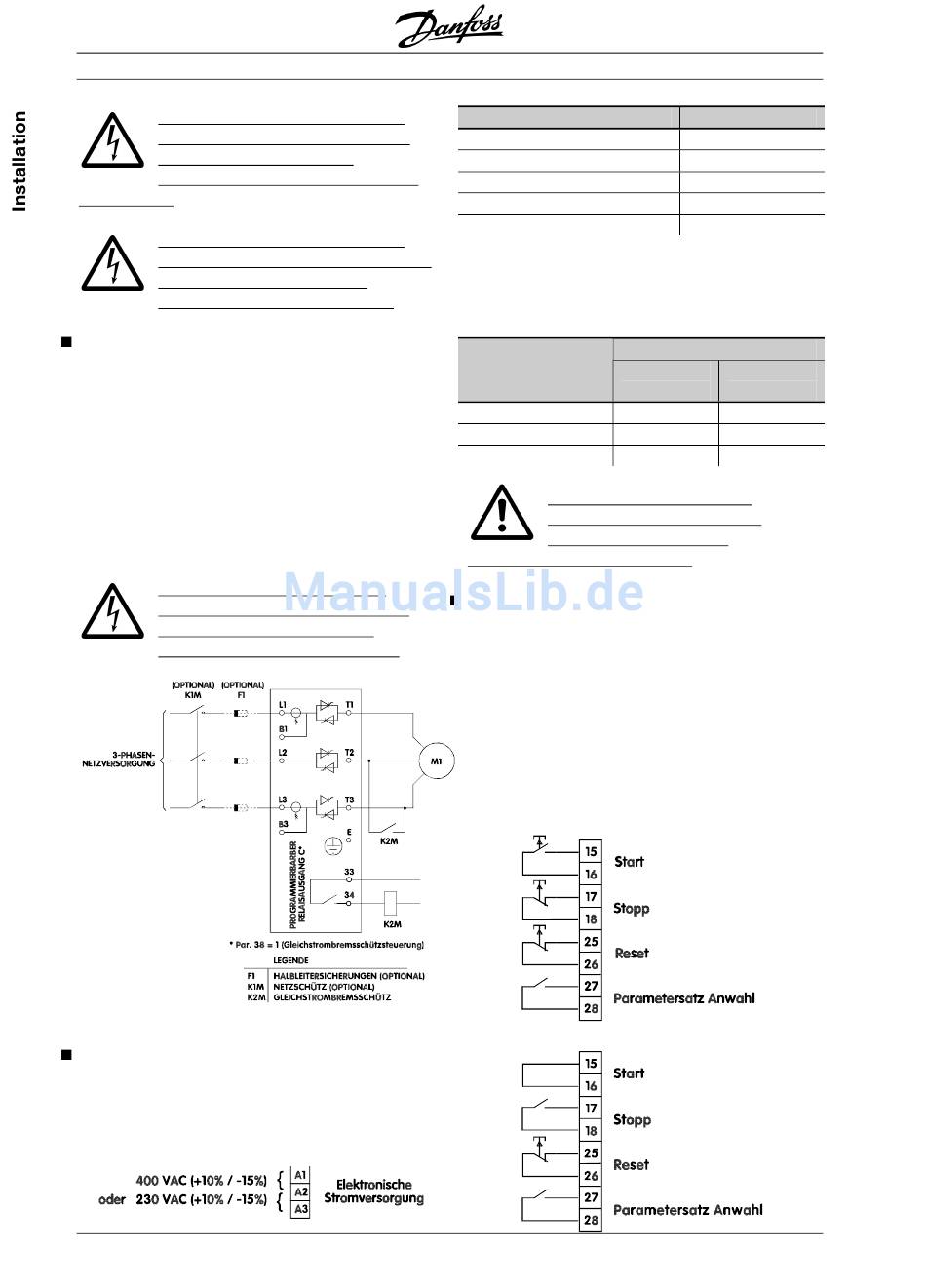

Anschluss - Gleichstrombremse
Wenn die Funktion Gleichstrombremse benutzt
werden soll, muss ein Schütz angeschlossen werden,
um die Anschlüsse T2 und T3 während des
Bremsvorgangs kurzzuschließen. Dieses Schütz muss
über den MCD3000-Relaisausgang C gesteuert
werden, und der Relaisausgang C muss für den
Gleichstrombremsbetrieb programmiert werden.
•
Siehe Par. 18 und 19 für die Gleichstrombremse-
Parametereinstellungen.
•
Siehe Par. 38 Relais C – Funktionszuordnung.
Die Thyristormodule des MCD3000
werden bei falschem Anschluss (T1-T2
oder T1-T3) beschädigt, bei nicht
aktivierter Gleichstrombremsfunktion.
Steuerspannung
Die Steuerspannung muss an die
Steuerspannungsklemmen des Softstarters
angeschlossen werden. Die Steuerspannung kann
entweder 230 VAC oder 400 VAC betragen (CV4).
8
MCD3000-Serie
MCD3000 Modell
MCD3007~MCD3022
MCD3030~MCD3055
MCD3075~MCD3110
MCD3132~MCD3500
MCD3600~MCD3800
Die folgenden Autotransformatoren sind als Zubehör
erhältlich, und sie können in den MCD3000 eingebaut
werden, falls andere Steuerspannungen benutzt
werden müssen:
Eingangsspannun
110 VAC / 460 VAC
110 VAC / 575 VAC
24 VAC / 110 VAC
Wenn die Steuerspannung vom
MCD3000 entfernt wird, wird der
Motorüberlastschutz auf die
Werkseinstellungen zurückgesetzt.
Anschlussbelegung Steuerkarte
Der MCD3000 kann mittels der Tasten am Gerät oder
über die digitalen Eingänge gesteuert werden.
Schalten Sie zwischen den Betriebsarten vor Ort bzw.
Fernbedienung mit der Taste [LOCAL/REMOTE] um.
Der MCD3000 verfügt über vier digitale Eingänge.
Die Stopp- und die Resetkreise müssen
geschlossen sein, damit der MCD3000 betrieben
werden kann, wenn er sich im
Fernbedienungsmodus befindet. . . .
Tastensteuerungsbeispiel:
Zweikabelsteuerungsbeispiel:
MG.15.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Maximum VA
10VA
17VA
23VA
40VA
55VA
Teilenummer
MCD3007 ~
MCD3075 ~
MCD3055
MCD3800
175G5084
175G5144
175G5085
175G5145
175G5087
175G5146
