Spannungssteuerungen mit offenem Regelkreis, wozu
die Einstellung einer Stromgrenze kommt.
Informationen über den Motorstrom werden auch oft
benutzt, um eine Reihe von strombasierten
Schutzfunktionen zu liefern. Diese Funktionen sind
unter anderem Motorüberlast, Phasenunsymmetrie,
Unterstrom usw. Diese Systeme stellen komplette
Motorstarter dar, die sowohl Start- und Stoppregelung
als auch Motorschutz bieten.
Stromsteuerung mit geschlossenem Regelkreis ist die
fortgeschrittenste Art des Softstarts. Im Gegensatz zu
spannungsbasierten Systemen verwendet die
Technologie der Stromsteuerung mit geschlossenem
Regelkreis den Strom als primären Bezugspunkt. Die
Vorteile sind präzise Kontrolle des Anlaufstromes und
die Einfachheit der Anpassung. Viele der bei
Spannungssteuerungen mit geschlossenem
Regelkreis vom Benutzer vorzunehmenden
Einstellungen können bei strombasierten Systemen
automatisch vorgenommen werden.

MCD3000-Regelungsprinzipien

MCD3000-Softstarter steuern alle drei an den Motor
angelegten Phasen. Sie sind Stromsteuerungen mit
geschlossenem Regelkreis, die
Dauerstromalgorithmen benutzen, um ein Maximum
an Softstartsteuerung zu liefern.
Stromdaten
Der Höchstwert eines Softstarters wird so berechnet,
dass die Verbindungstemperatur der Thyristormodule
o
(SCRs) 125 C nicht übersteigt. Fünf Betriebsparameter
beeinflussen die SCR-Verbindungstemperatur:
Motorstrom, Anlaufstrom, Anlaufzeit, Zahl der Starts
pro Stunde, Stoppzeit. Der volle Wert eines
bestimmten Softstartermodells muss auf alle diese
Parameter abgestimmt sein. Ein Stromwert alleine ist
nicht ausreichend, um die Fähigkeit eines Softstarters
zu beschreiben.

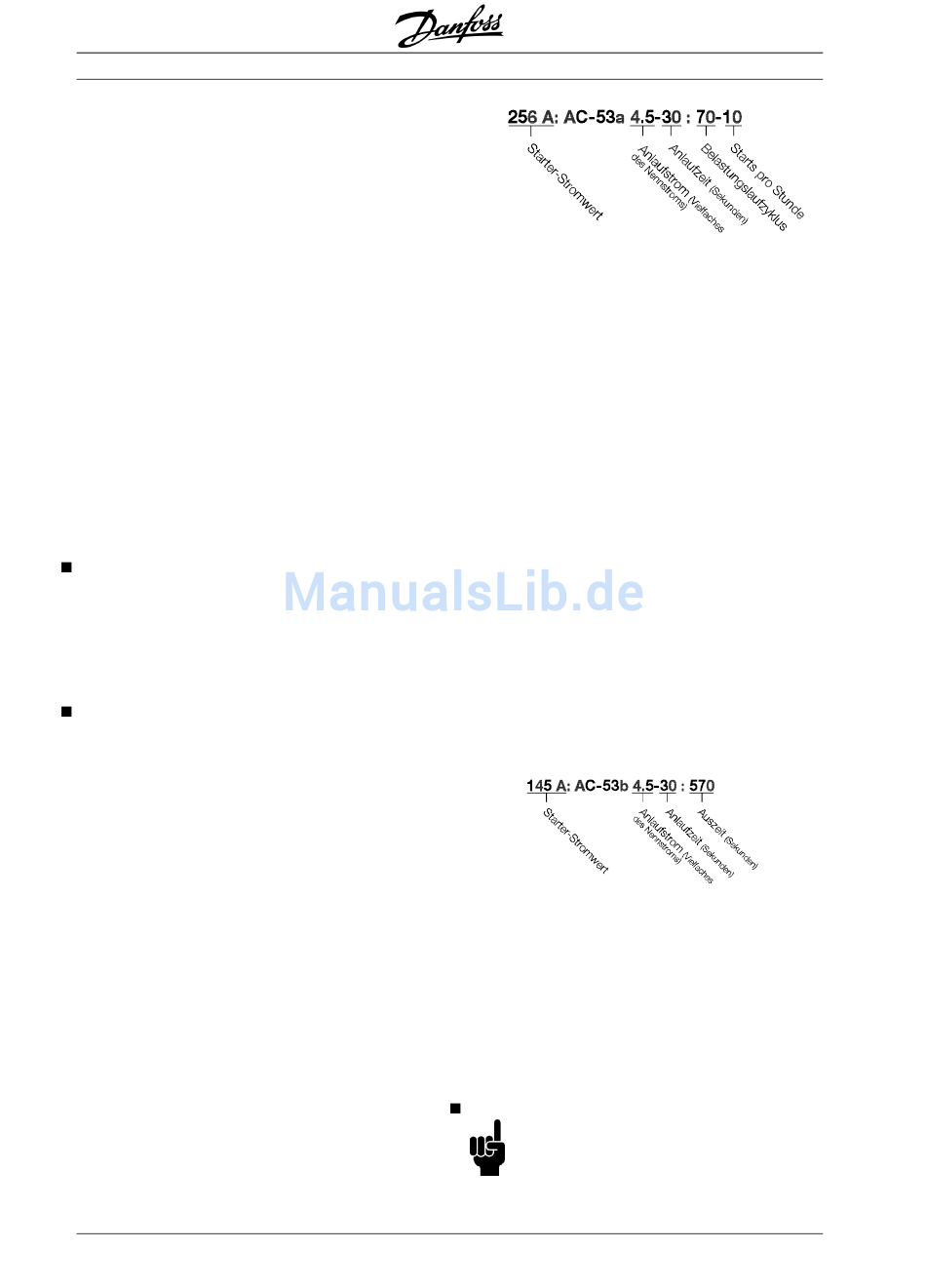

IEC947-4-2 legt die AC53-Benutzungskategorien für
die Beschreibung der Daten eines Softstarters im
Detail fest. Es gibt zwei AC53-Codes:
1. AC53a: für Softstarter, die ohne Bypass-Schütz
benutzt werden.
Der folgende AC53a-Code beschreibt zum
Beispiel einen Softstarter, der fähig ist, einen 256-
A-Laufstrom und einen Anlaufstrom von 4,5 x
Nennstrom für 30 Sekunden zehn Mal pro Stunde
zu liefern, wenn der Motor für 70% jedes
Betriebszyklus läuft. (Betriebszyklus = 60 Minuten
/ Starts pro Stunde)
34
MCD3000-Serie
•
Starter-Stromwert: Maximaler Nennstrom des
an den Softstarter anzuschließenden Motors
unter den durch die verbleibenden Punkte
des AC53a-Codes gegebenen
Betriebsparametern.
•
Anlaufstrom: Der maximale während eines
Starts entnommene Anlaufstrom.
•
Anlaufzeit: Die vom Motor zum Beschleunigen
benötigte Zeit.
•
Belastungslaufzeit: Die Prozentzahl eines
jeden Betriebszyklus, den der Softstarter
betreibt.
•
Starts pro Stunde: Die Zahl der
Betriebszyklen pro Stunde.
2. AC53b: für Softstarter, die mit Bypass-Schütz
benutzt werden.
Der folgende AC53b-Code beschreibt zum
Beispiel einen Softstarter, der, wenn er mit
Bypass-Schütz betrieben wird, fähig ist, einen
145-A-Laufstrom und einen Anlaufstrom von 4,5 x
Nennstrom für 30 Sekunden mit einem Minimum
von 570 Sekunden zwischen dem Ende des einen
und dem Beginn des nächsten Starts zu liefern.
Alles in allem hat ein Softstarter also viele Stromwerte.
Diese Stromwerte hängen von dem geforderten
Anlaufstrom und der gewünschten Betriebsleistung
ab.
Um die Stromdaten verschiedener Softstarter zu
vergleichen, müssen die Betriebsparameter also
identisch sein.

Modellauswahl

Beachten Sie:
Um das Modellauswahlverfahren voll zu
verstehen, ist es wichtig, dass Sie über gute
Kenntnisse der grundlegenden Prinzipien der
Softstarterdaten verfügen. Lesen Sie bitte den
