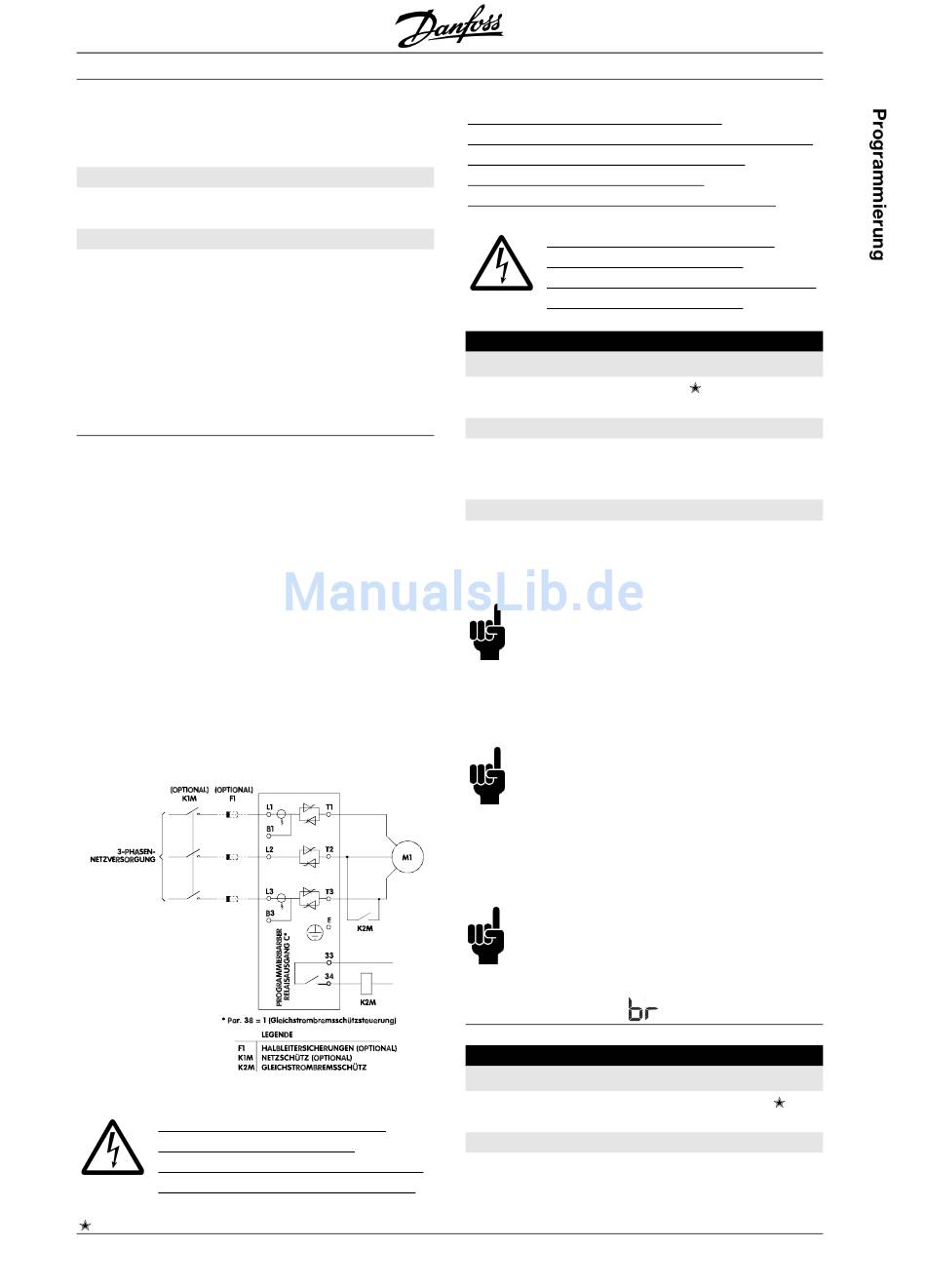

Danfoss MCD3000 Handbuch Seite 19

0 = Standardmodus
1 = Pumpenmodus
Funktion:
Wählt zwischen Softstopp-Profilen.
Beschreibung der Einstellmöglichkeiten:
Der Standardmodus ist das werkseingestellte
Softstopp-Profil und eignet sich für die meisten
Anwendungen. Im Standardmodus wird das
Abbremsen des Motors kontrolliert, und der
Softstopp-Betrieb wird automatisch so gesteuert, dass
ein optimales Ergebnis erzielt wird. Der Pumpenmodus
kann jedoch bei einigen Pumpenanwendungen ein
besseres Stoppverhalten erzielen.
Gleichstrombremsfunktion
Die Gleichstrombremsfunktion verringert die
Abbremszeit des Motors, indem an die
Motoranschlüsse ein Gleichstrom angelegt wird,
wenn ein Stopp-Befehl gegeben wird. Diese
Funktion macht es erforderlich, dass zwischen
den Ausgängen T2 und T3 ein Relais (mit AC1-
Einstufung) verkabelt wird, wie auf dem
Schaltplan unten dargestellt, und dass die
folgenden Parameter des MCD3000 eingestellt
werden:
•
Par 18. Gleichstrombremse – Bremszeit
•
Par 19. Gleichstrombremse –
Bremsdrehmoment
•
Par 38. Relais C – Funktionszuordnung.
Die Thyristormodule des MCD3000
werden beschädigt, wenn das
Gleichstrombremsschütz geschlossen ist
und die Gleichstrombremsfunktion nicht
= Werkseinstellung
MG.15.A2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
MCD3000-Serie
aktiviert ist. Stellen Sie sicher, dass das
Gleichstrombremsschütz durch den Relaisausgang C
gesteuert wird und dass Par. 38 Relais C –
Funktionszuordnung auf die Funktion
Gleichstrombremsschützkontrolle eingestellt ist.
Die Thyristormodule des MCD3000
werden beschädigt, wenn das
Gleichstrombremsschütz zwischen T1-T2
oder T1-T3 angeschlossen ist.
18 Gleichstrombremse - Bremszeit
Wert:
0 - 10 Sekunde
Funktion:
Stellt die Betriebszeit der Funktion Gleichstrombremse
ein.
Beschreibung der Einstellmöglichkeiten:
Stellen Sie den Wert wie erforderlich ein. Eine
Einstellung auf 0 Sekunden schaltet die Funktion
Gleichstrombremse aus.
Beachten Sie:
Der MCD3000-Relaisausgang C muss für die
Gleichstrombremsschützkontrolle
programmiert sein, so dass das Kurzschlussrelais
richtig funktioniert. Siehe Par. 38 Relais C –
Funktionszuordnung.
Beachten Sie:
Die Funktionen Gleichstrombremse und
Softstopp können nicht zusammen benutzt
werden. Wenn Sie die Gleichstrombremsen-Bremszeit
auf größer als 0 einstellen, werden Par. 5 Stopp-
Rampenzeit und Par. 29 Stopp-Rampenzeit
(Parametersatz 2) automatisch auf 0 eingestellt.
Beachten Sie:
Während des Betriebs der Funktion
Gleichstrombremse zeigt der MCD3000 die
Buchstaben ‚br' wie unten gezeigt an.
19 Gleichstrombremse - Bremsdrehmoment
Wert:
30% - 100% Bremsdrehmoment
Funktion:
Stellt die Gleichstrombremskraft als %-Wert des
maximalen Drehmoments ein.
0 Sekunden (Aus)
30%
19
