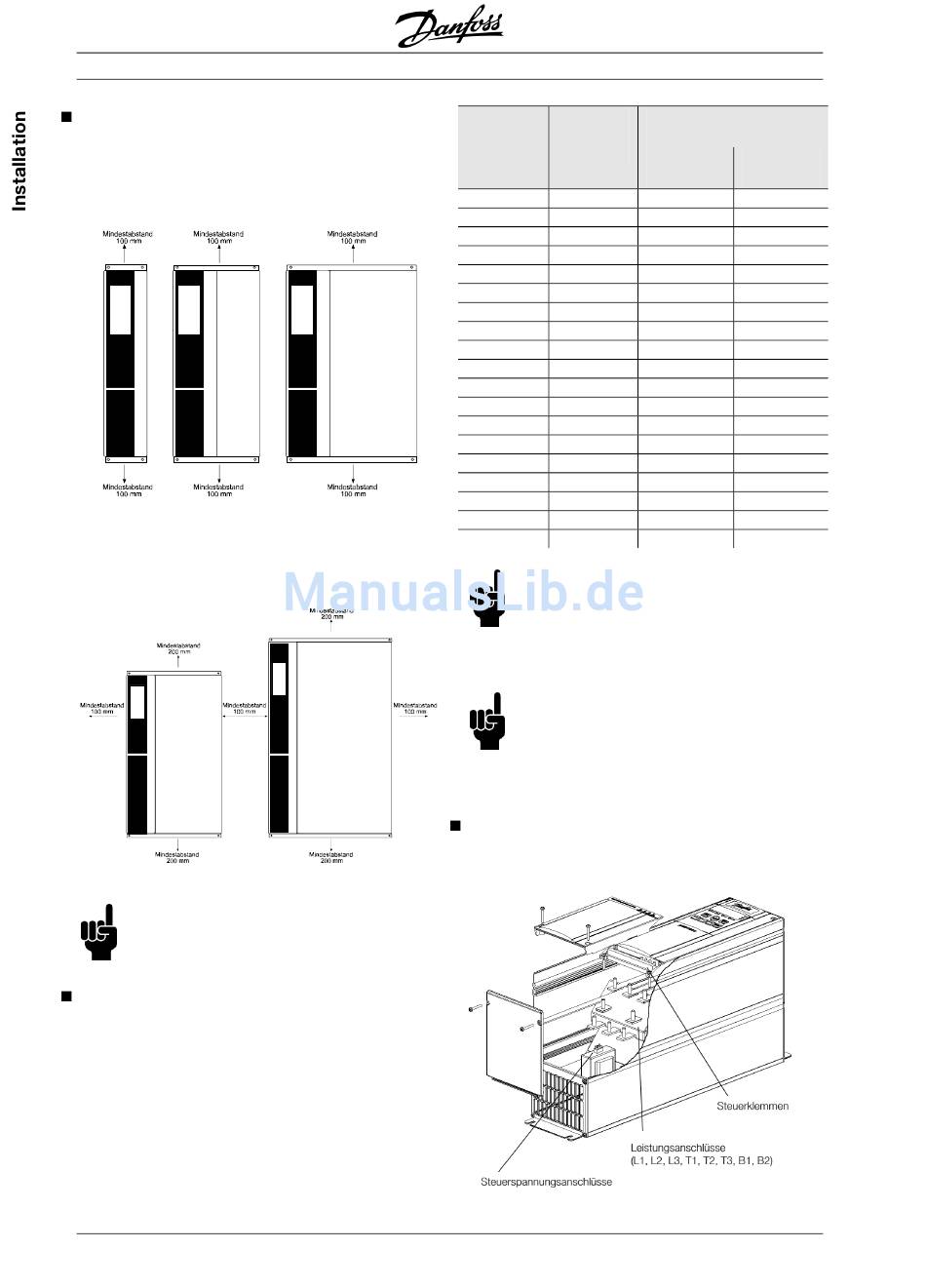

Mechanische Installation
Die Modelle MCD3007-3132 haben die Schutzart IP21
und sind für Wandmontage oder Montage in einem
Gehäuse geeignet. Sie können zudem ohne
Zwischenraum installiert werden.
Die Modelle MCD3185-3800 haben die Schutzart
IP20. Bei diesen Modellen muss ein Mindestabstand
von 100 mm auf beiden Seiten eingehalten werden.
Beachten Sie: Nicht in direktem Sonnenlicht
oder in der Nähe von Wärmestrahlern
installieren.
Belüftung
Die MCD3000 werden durch Luftzirkulation gekühlt.
Deshalb muss die Luft über und unter dem Softstarter
frei zirkulieren können. Die Softstarter haben eine
Verlustleistung von 4,5 Watt pro Ampere. Wenn ein
Softstarter in eine Schalttafel oder ein anderes
Gehäuse eingebaut wird, vergewissern Sie sich, dass
genügend Luftzirkulation im Gehäuse vorhanden ist,
damit ein Wärmestau verhindert wird. Die folgende
Tabelle zeigt Luftzirkulationsanforderungen für
ausgewählte Motorströme an.
6
MCD3000-Serie
Motor
Wärme
[A]
[W]
10
45
20
90
30
135
40
180
50
225
75
338
100
450
125
563
150
675
175
788
200
900
250
1125
300
1350
350
1575
400
1800
450
2025
500
2250
550
2475
600
2700
Beachten Sie: Wenn andere Wärmequellen in
einem Gehäuse zusammen mit einem
MCD3000 installiert werden, muss diese
Wärme auch bei der Berechnung der erforderlichen
Luftzirkulation berücksichtigt werden.
Beachten Sie: Wenn der MCD3000 in ein
Gehäuse ohne Zwangsbelüftung eingebaut
wird, sollte ein Bypass-Schütz verwendet
werden, um während des Betriebes eine unzulässige
Wärmeentwicklung zu verhindern.
Allgemeiner Aufbau
MCD3007 ~ MCD3055
MG.15.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Erforderliche
3
Luftzirkulation m
/Min.
Anstieg
Anstieg
5°C
10°C
0,5
0,2
0,9
0,5
1,4
0,7
1,8
0,9
2,3
1,1
3,4
1,7
4,5
2,3
5,6
2,8
6,8
3,4
7,9
3,9
9,0
4,5
11,3
5,6
13,5
6,8
15,8
7,9
18,0
9,0
20,3
10,1
22,5
11,3
24,8
12,4
27,0
13,5
