MCD3075 ~ MCD3110
MCD3132
MCD3185 ~ MCD3800
MG.15.A2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
MCD3000-Serie
Benutzen Sie Kabel, die den örtlichen
Vorschriften entsprechen.

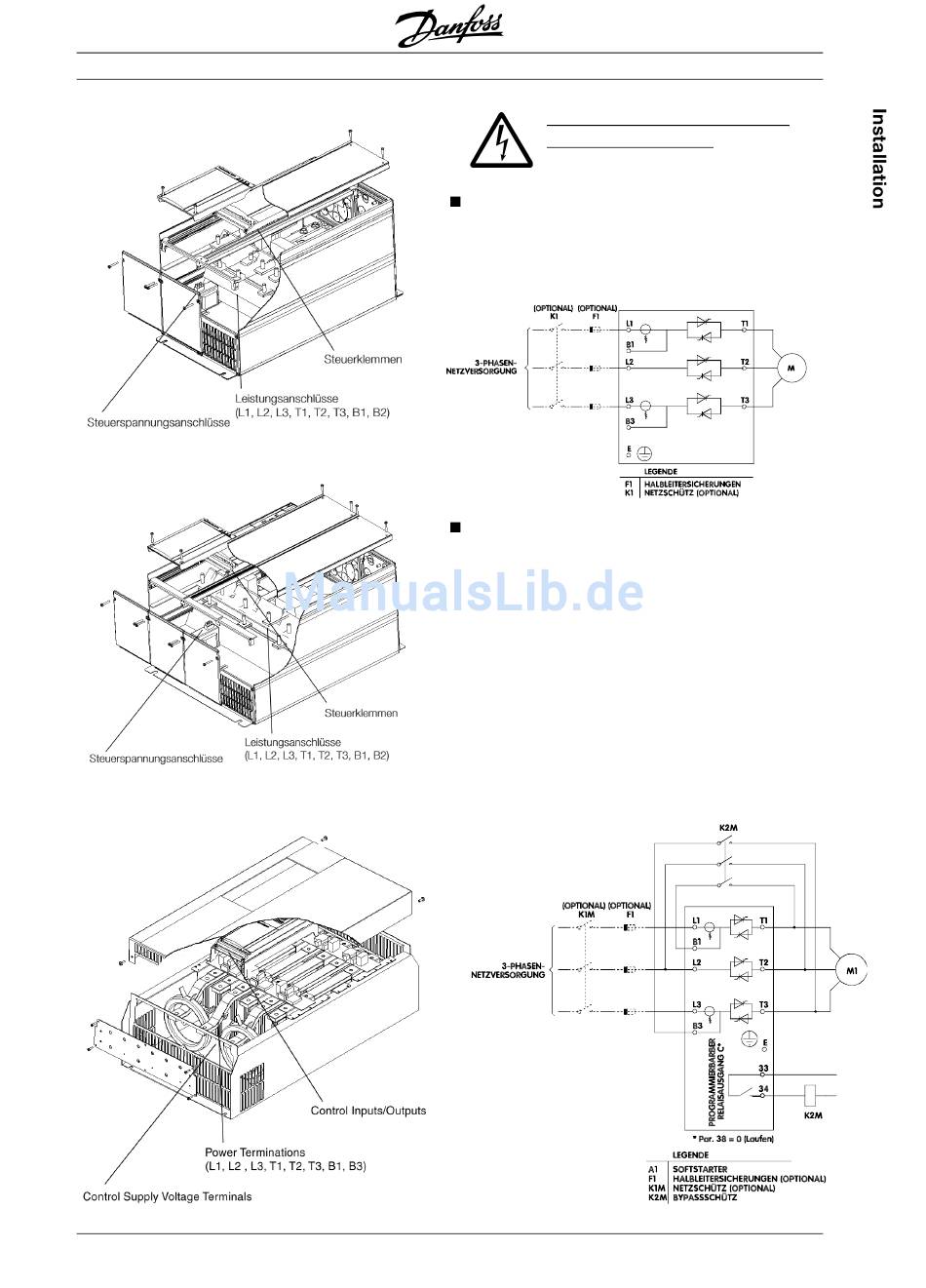

Spannungsversorgung - Normalbetrieb
Die Spannungsversorgung muss an die Softstarter-
Eingänge L1, L2 und L3 angeschlossen sein. Die
Motoranschlüsse müssen an die Softstarter-Ausgänge
T1, T2 und T3 angeschlossen sein .
Spannungsversorgung - Bypassbetrieb
Ein Bypass-Schütz kann eingesetzt werden, um den
Starter während des Betriebes zu umgehen. Zum
Anschluss des Bypass-Schütz stehen die
Stromschienen B1 und B3 zur Verfügung. Diese
Bypassanschlüsse ermöglichen es dem MCD3000,
den vollständigen Motorschutz und die laufenden
Überwachungsfunktionen zu gewährleisten, wenn das
Bypass-Schütz geschlossen ist.
Relaisausgang C oder Relaisausgang A können
programmiert werden, um den Betrieb des Bypass-
Schütz zu steuern.
Par. 36 Relais A - Funktionszuordnung = 1 (Bypass)
Par. 38 Relais C - Funktionszuordnung = 0 (Bypass)
7
