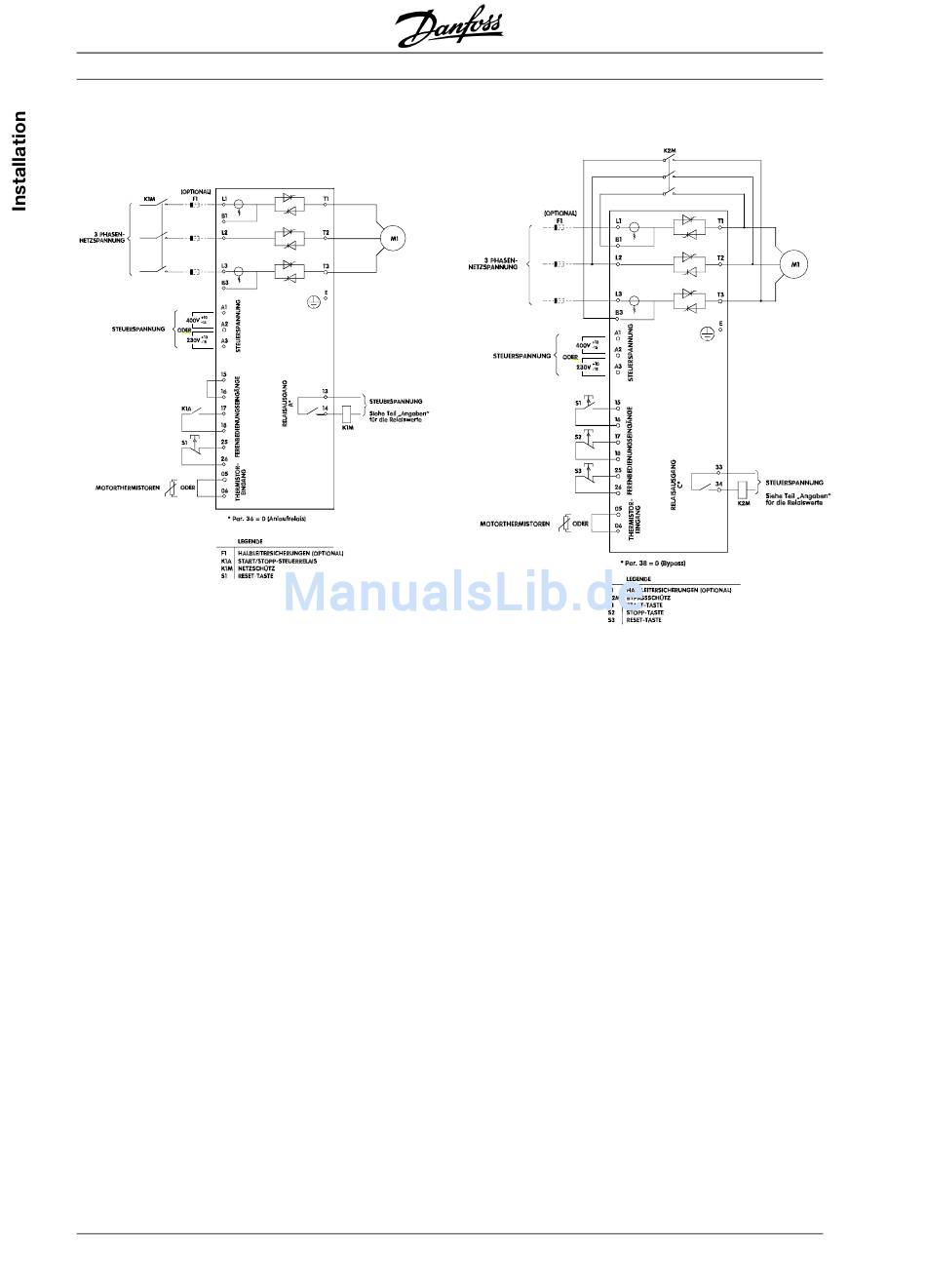

Beispiel 2. Bei Installation mit einem Netzschütz kann
dieses über den MCD3000 angesteuert werden
(Klemme 17 und 18).
Beachten Sie:
1. Der MCD3000 muss sich in der Betriebsart
Fernbedienung befinden, um mit diesem
Schaltkreis zu funktionieren. Schalten Sie
zwischen den Betriebsarten vor Ort bzw.
Fernbedienung mit der Taste [LOCAL/REMOTE]
um.
2. Der Relaisausgang A muss für die Startfunktion
programmiert sein. Siehe Par. 36 Relais A -
Funktionszuordnung.
10
MCD3000-Serie
Beispiel 3. Der MCD3000 mit Bypass-Schütz
Beachten Sie:
1. Der MCD3000 muss sich in der Betriebsart
Fernbedienung befinden, um mit diesem
Schaltkreis zu funktionieren. Schalten Sie zwischen
den Betriebsarten vor Ort bzw. Fernbedienung mit
der Taste [LOCAL/REMOTE] um.
2. Der Relaisausgang C muss für die Funktion
Bypass programmiert sein. Siehe Par. 38 Relais C
- Funktionszuordnung.
