Legen Sie keine externe Spannung an die
Regelungseingänge an. Diese Eingänge
haben aktive 24 V Gleichspannung und
müssen mit potentialfreien Kontakten
betrieben werden.
Durch den Parametersatzeingang wird gesteuert,
welche der beiden MCD3000-Motorparametersätze
aktiv ist. Wird ein Startsignal gegeben, prüft der
MCD3000 den Status des Parametersatzeingangs
Parametersatz 1 (Par. 1-9 aktiv), Klemme 27 und 28
offen, Parametersatz 2 (Par. 25-33 aktiv), Klemme 27
und 28 geschlossen.

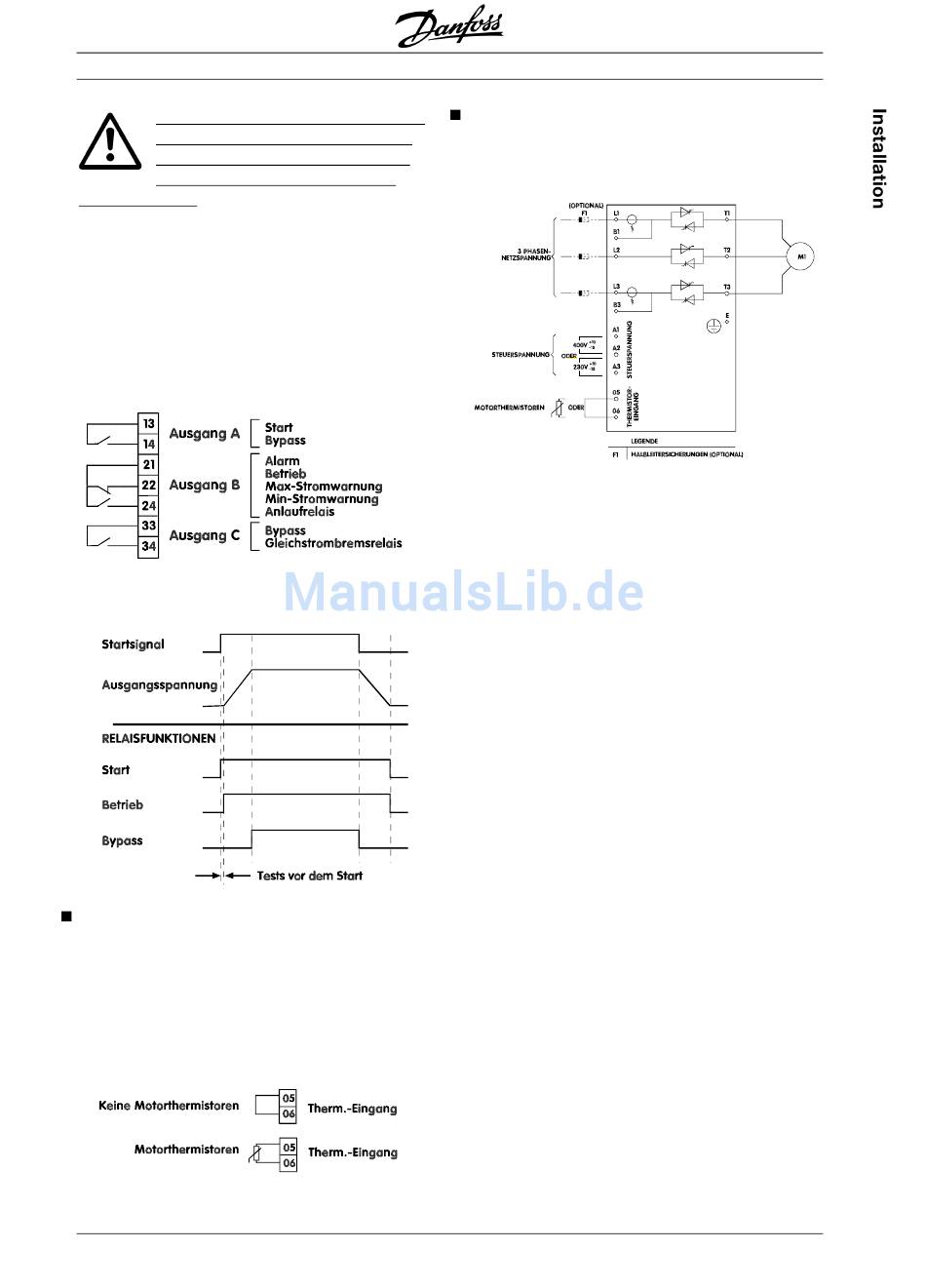

Der MCD3000 hat drei Relaisausgänge.
Alle Ausgänge sind programmierbar. Siehe Par. 36, 37
und 38 Relaisfunktionszuordnung.

Thermistoranschluss

Wenn der Motor mit Thermistoren ausgerüstet ist,
können diese direkt an den MCD3000 angeschlossen
werden. Ein Alarm wird ausgelöst, wenn der
Thermistorwiderstand ca. 2,8kΩ übersteigt.
Wenn keine Thermistoren an den MCD3000
angeschlossen sind, muss eine Brücke zwischen
den Thermistoreingängen vorhanden sein.
MG.15.A2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
MCD3000-Serie

Anschlussbeispiele

Beispiel 1. Betrieb des Motors über das integrierte
Bedienfeld des MCD3000
Beachten Sie:
1. Der MCD3000 muss sich in der Betriebsart
Bedienung vor Ort befinden, um mit diesem
Schaltkreis zu funktionieren. Schalten Sie zwischen
den Betriebsarten vor Ort bzw. Fernbedienung mit
der Taste [LOCAL/REMOTE] um.
9
