5.4.2
Wellenseitiges Spannelement
In diesem Kapitel werden verschiedene Anbaumöglichkeiten mit Spannelementen
dargestellt.
Zur sicheren, reibschlüssigen Verbindung von Torquemotoren auf zylindrischen
Maschinenwellen hat die Siemens AG in Zusammenarbeit mit Fa. RINGSPANN GmbH
verschiedene Spannsystemlösungen mit den folgenden Zielen entwickelt:
● sichere Übertragung des Drehmoments
● genaue Zentrierung des Torquemotors auf der Maschinenwelle
● Vermeidung von unzulässigen Verformungen an Bauteilen des Torquemotors
● Keine Verspannung durch unterschiedliche Temperaturveränderungen im Torquemotor
● einfache Montage
● leichte Demontage, auch nach langer Betriebsdauer
Im Folgenden wird der Anbau mittels geeigneter Spannelemente vorgestellt.
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d

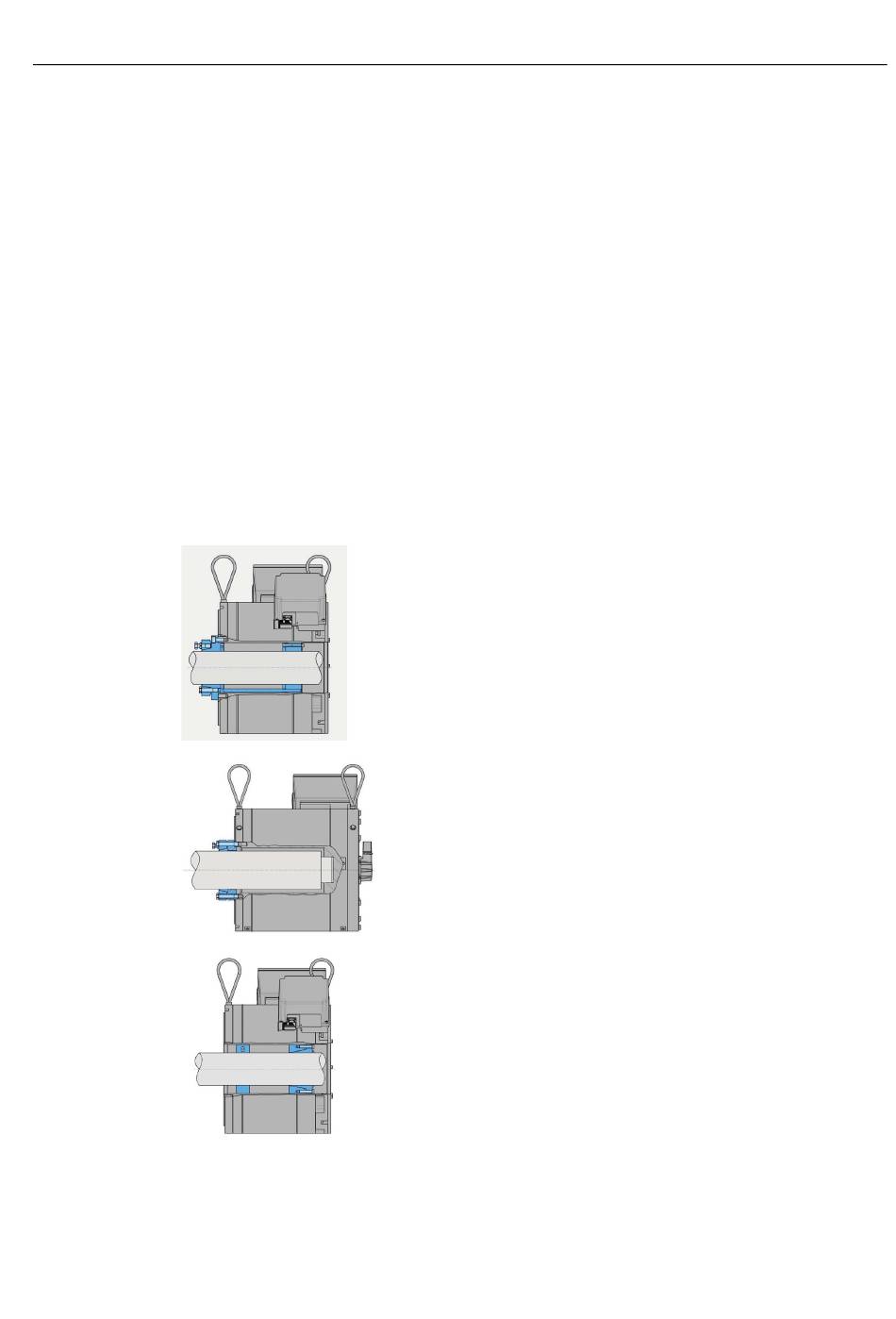

und in der Maschinenwelle
Hohlwelle mit Option Spannelement und Zentrierteil
1FW3x-xxxxx-xxAx +Q30
Siehe Kapitel "Hohlwelle mit Option +Q30"
Aufsteckwelle mit Spannelement
1FW3x-xxxxx-xxSx +Q30
Siehe Kapitel "Aufsteckwelle mit Option +Q30"
Hohlwelle mit innenliegendem Spannelement von Fa.
Ringspann
1FW315-xxxxx-xxCx
1FW320-xxxxx-xxCx
Details siehe Kapitel "Hohlwelle, innenliegendes
Spannelement"
Montage
5.4 Aufsteckmontage
41
