EXPRESSION-PEDALE

Dieser Abschnitt behandelt Pedale, die an die lokalen „Pedal"-Buchsen des FM3 angeschlossen sind. Für
Pedale, die an einen Controller der FC-Serie angeschlossen sind, siehe die Bedienungsanleitung des FC.
Jede der beiden Pedal-Buchsen des FM3 unterstützt ein Expression-Pedal (oder 1 oder 2 Schalter).

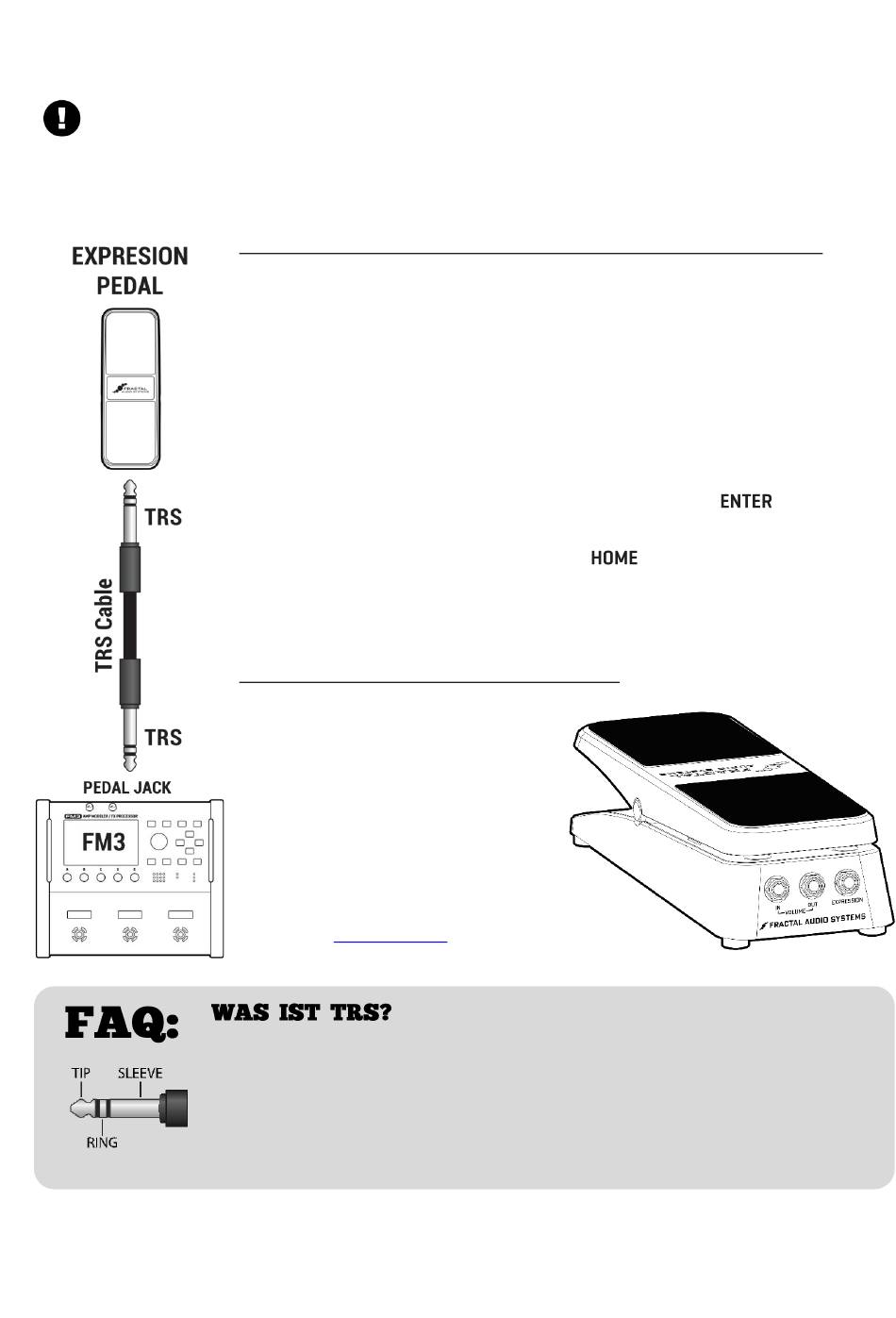

ZUM ANSCHLIESSEN UND KALIBRIEREN EINES PEDALS...
Expression-Pedale sollten einen linearen Widerstandsverlauf haben und müssen einen
maximalen Widerstand im Bereich von 10-100kΩ aufweisen. Expression-Pedale müssen
mit Stereo-Klinke (TRS) angeschlossen werden!
Verbinde dein Expression-Pedal mit einem Stereo-Klinkenkabel mit einer der Pedal-
Buchsen des FM3 und folge dann diesen Anweisungen:
1. Auf der Home-Menüseite öffne SETUP: I/O: Pedal.
2. Für die Pedalbuchse 1 stelle Pedal 1 Setup auf „1 EXPRESSION PEDAL"
(oder Pedal 2 Setup, wenn du diese Buchse verwendest).
3. Gehe runter zur Calibrate-Funktion für dein Pedal und drücke
4. Bewege dein Pedal zum Durchführen der Kalibration entsprechend den Anweisungen
auf dem Bildschirm. Drücke zum Abschluss
▪ Lies auf der folgenden Seite, wie du dein neues Pedal zuweisen kannst.
▪ Wenn irgendetwas nicht funktioniert, probiere ein anders Kabel oder Pedal!

DIE EV-PEDALE VON FRACTAL AUDIO

Die Expression-Pedale der EV-Serie von
Fractal Audio sind perfekt für den Einsatz
mit allen Produkten von Fractal Audio
Systems. Das EV-1 ist ein Expression-
Pedal in voller Größe. Das EV-2 ist die
kompakte Version. Diese Pedale zeichnen
sich durch robuste Metallgussgehäuse
und hochwertige 100kΩ Potentiometer
aus und können auch als analoge
Lautstärke-Pedale verwendet werden.
Siehe hierzu https://g66.eu/.
Klinkenstecker oder eine Buchse mit drei Anschlüssen. Normale Gitarrenkabel haben nur
„Tip" und „Sleeve" und keinen Ring und somit keinen dritten Kontakt. Expression-Pedale
benötigen TRS-Kabel. Die volle Steuerspannung liegt an einem Kontakt (Tip) an, während
am Ring eine der Pedalstellung entsprechende Teil-Spannung abgegriffen wird, damit das
angeschlossene Gerät in der Lage ist, die Pedalstellung zu erfassen und auszuwerten. Der
dritte Kontakt (Sleeve) ist mit Masse verbunden.
steht für TIP-RING-SLEEVE und bezieht sich auf einen 1/4"-
