Elektronische Pneumatiksteuerung (EPC)
Verfahren zur Einstellung von Eingangsfluss bzw. zur Programmierung des
Säulenvordruckes oder -flusses
1. Drücken Sie [Col 1] oder [Col 2].
2. Fahren Sie mit dem Cursor auf Init Pres (oder Init flow ). Geben Sie den
gewünschten Wert ein und drücken Sie [Enter].
3. Geben Sie auf gleiche Weise den Wert für Init time ein. Dies schließt die
Anfangsbedingung im Programm ab (bei konstantem Druck).
4. Geben Sie zur Programmierung einer Rampe für Rate 1 einen positiven Wert
ein. Es macht keinen Unterschied, ob die Rate positiv oder negativ ist – die
Rate wird immer positiv angegeben.
5. Wenn Rate 1 den Wert Null erhält, endet das Programm an dieser Stelle. Bei
Eingabe irgendeines anderen Wertes werden die Endwerte der ersten Gra-
dientenstufe angezeigt und der Cursor steht auf dieser Zeile.
6. Geben Sie Werte für Final pres 1 (bzw. Final flow 1 ) und Final time 1 ein. Dies
schließt die erste Gradientenstufe ab.
7. Zur Eingabe einer zweiten (oder dritten) Rampe müssen Sie mit dem Cursor
in die entsprechende Rate- Zeile fahren und die Schritte 5 und 6 wiederholen.
Eingabe eines Fluss- oder Druckprogramms (optional)

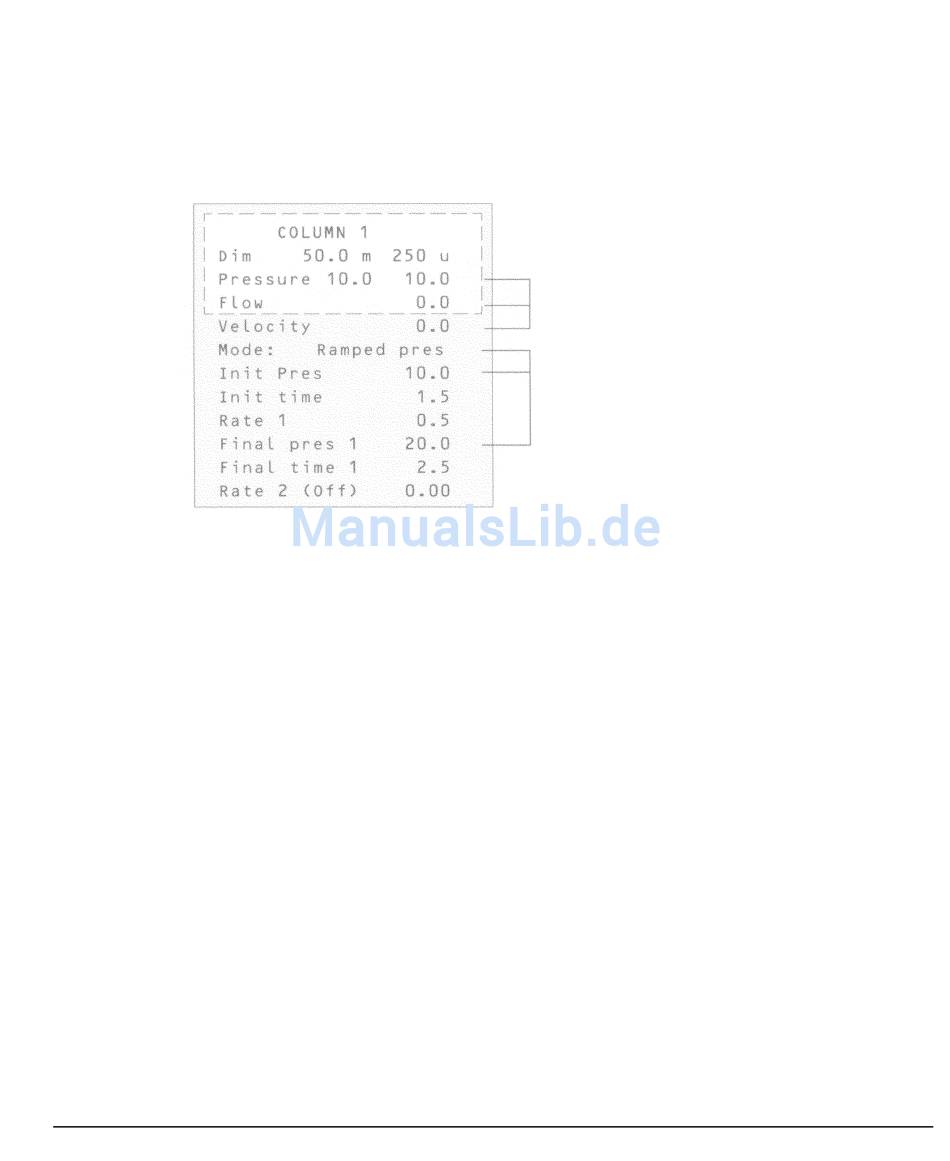

In diesem Beispiel ist der Druck die
vorgegebene Einstellung; die anderen
Werte werden nur angezeigt.
Modus
Ramped
Da
als
pres
ist, wird die Stufung in
Druckeinheiten angegeben.
Fluss- und Drucksteuerung
81 81
