4. Instalace

Vnitřní propojení řídící jednotky CU 351 smí
provádět pouze výrobce.
Před zahájením instalačních prací zkontrolujte, zda
řídící jednotka CU 351:
• byla dodána v souladu s objednávkou,
• je vhodná pro napájecí napětí a kmitočet, které je
k dispozici na stanovišti,
• nebyla poškozena při přepravě.
Varování
Před zahájením montáže vypněte
bezpodmínečně přívod napájecího
napětí. Zajistěte jej proti náhodnému
zapnutí.
Vlastní instalaci musí provést povolaný odborník v
souladu s místními předpisy.
Na stanovišti nutno respektovat všechny
bezpečnostní předpisy.
Varování
Svorky L a N, jakož i 70 až 75, smějí být
připojeny na nebezpečné dotykové
napětí. Může se vyskytnout potřeba
připojení externího ovládacího napětí
od jiných zařízení.
Varování
Všechny vodiče k jednotkám
instalovaným mimo ovládací panel
musejí být typu H05VV-F dle CENELEC
HD21 (k vyloučení úrazu elektrickým
proudem při kontaktu s vodičem).
Varování
Připojená soustava musí obsahovat
vypínač umožňující vypínání přívodu
sít'ového napájecího napětí. Tento
vypínač se musí nacházet v blízkosti
řídící jednotky CU 351 a musí být
snadno přístupný. Musí být označen
jako vypínač pro řídící jednotku CU 351.
Dále musí tento vypínač odpovídat
ustanovením norem IEC60947-1 a
IEC60947-3.
4.1 Umístění
Řídící jednotka CU 351 je určena pro vnitřní
instalaci. Pokud se u této jednotky požaduje
venkovní instalace, musí se použít modul IO 351 a
instalovat do vhodného panelu.
4.2 Třída krytí
K zajištění redukce vnějšího stupně znečištění na
hodnotu 2 musí být řídící jednotka CU 351 umístěna
ve skříňce, jejíž krytí činí minimálně IPX4 v souladu
s normou IEC 60529. Tato skříňka musí být z
ohnivzdorného materiálu.
Řídící jednotka CU 351 umístěná na čelní stěně
ovládací skříňky s krytím IPX4 má krytí IP54.
28
Pouze pro USA a Kanadu: CU 351 je typu 3R a 12,
který se montuje na čelní stranu skříňky s typem
hodnocení 1, 2, 3, 3R, 5, 12, 12K nebo 13.
4.3 Připojovací svorky
Všechny svorky jsou vhodné pro připojení vodičů o
průřezu 0,5 až 2,5 mm² nebo AWG 20-13.
5. Mechanická instalace
Řídící jednotka CU 351 může být umístěna na čelní
straně ovládacího panelu nebo samostatné ovládací
skříňky.
Min. 1,5 mm
Max. 3 mm

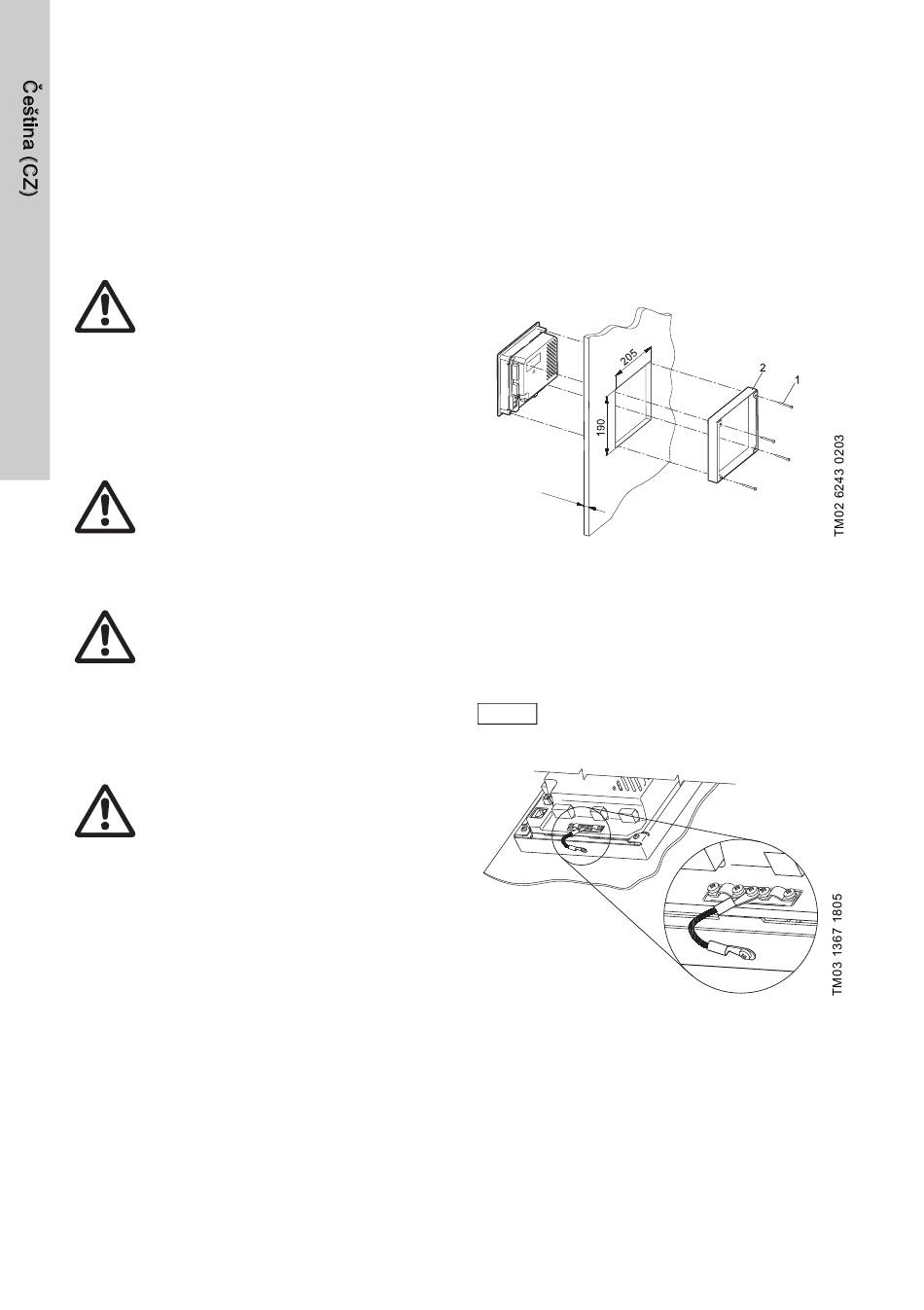

Obr. 4 Montáž na čelní stranu ovládacího
panelu
Řídící jednotku CU 351 upevněte pomocí čtyř šroubů
M5x10 dodaných spolu s jednotkou (viz pol. 1).
Maximální utahovací moment: 1,4 Nm.
Rozměry jednotky CU 351 viz část 15. Rozměry.
K zajištění krytí IP54 musí být funkční
Pokyn část řídící jednotky CU 351 instalována
uvnitř panelu nebo skříňky.
Obr. 5 Zemnění
Zemnicí svorku (kabelovou svorku) připojte na kostru
CU 351 (pol. 2 na obr. 4) podle obr. 5.
